થર્મલ રિલેના કાર્યકારી સિદ્ધાંત અને પસંદગીની સાવચેતીઓ

થર્મલ રિલેતેઓ રિલે પરિવારના નિર્ણાયક સભ્ય છે, જેનો વારંવાર ઉત્પાદનમાં ઉપયોગ થાય છે અને નોંધપાત્ર મહત્વ ધરાવે છે.

થર્મલ રિલેના કાર્યકારી સિદ્ધાંત

થર્મલ રિલેમાં ગરમીનું તત્વ, જે ગરમી ઉત્પન્ન કરે છે, તે મોટર સર્કિટ સાથે શ્રેણીમાં જોડાયેલ હોવું જોઈએ. આ થર્મલ રિલેને મોટર ઓવરલોડ પ્રવાહોને સીધી રીતે શોધવાની મંજૂરી આપે છે. થર્મલ રિલેનું સેન્સિંગ એલિમેન્ટ સામાન્ય રીતે બાઈમેટાલિક સ્ટ્રીપ હોય છે. બાયમેટાલિક સ્ટ્રીપ એ બે મેટલ શીટ્સનું સંયોજન છે જેમાં વિવિધ રેખીય વિસ્તરણ ગુણાંક હોય છે, યાંત્રિક રીતે એકસાથે દબાવવામાં આવે છે. મોટા વિસ્તરણ ગુણાંક સાથેના સ્તરને સક્રિય સ્તર કહેવામાં આવે છે, જ્યારે નાના વિસ્તરણ ગુણાંક સાથેના સ્તરને નિષ્ક્રિય સ્તર કહેવામાં આવે છે. જ્યારે ગરમ થાય છે, ત્યારે બાઈમેટાલિક સ્ટ્રીપ રેખીય રીતે વિસ્તરે છે. બે ધાતુના સ્તરોના વિવિધ રેખીય વિસ્તરણ ગુણાંક અને તેમના નજીકના સંપર્કને લીધે, બાઈમેટાલિક સ્ટ્રીપ નિષ્ક્રિય સ્તર તરફ વળે છે. આ બેન્ડિંગ દ્વારા ઉત્પન્ન થયેલ યાંત્રિક બળ સંપર્કોને ચલાવવાનું કારણ બને છે.

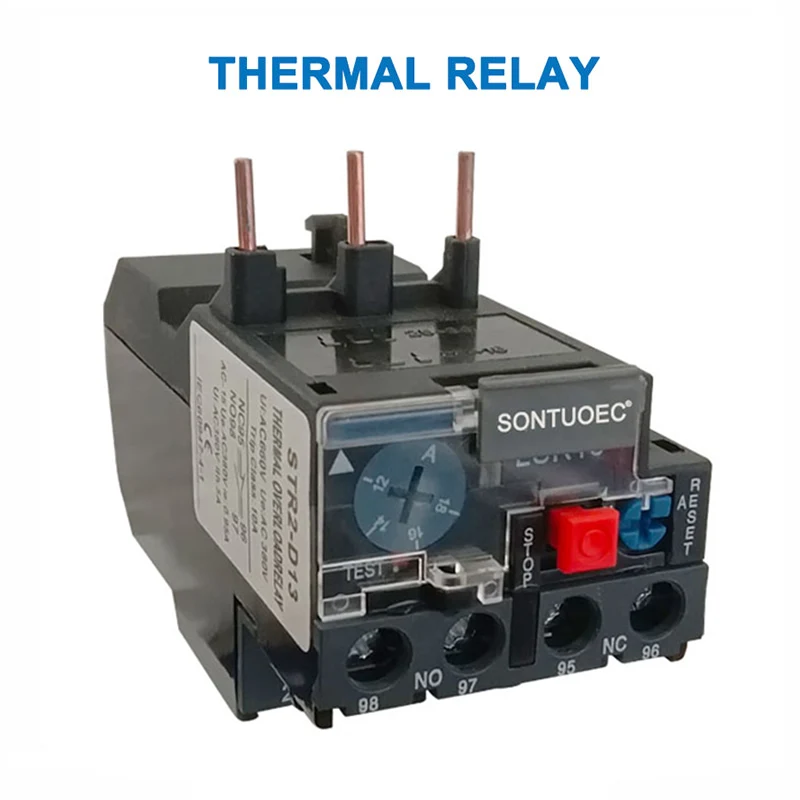

થર્મલ રિલેનું વિચ્છેદન

Aથર્મલ રિલેહીટિંગ એલિમેન્ટ, બાયમેટાલિક સ્ટ્રીપ, કોન્ટેક્ટ્સ અને ટ્રાન્સમિશન અને એડજસ્ટમેન્ટ મિકેનિઝમનો સમાવેશ થાય છે. હીટિંગ એલિમેન્ટ એ નીચા-પ્રતિરોધક રેઝિસ્ટર વાયર છે જે સંરક્ષિત મોટરના મુખ્ય સર્કિટ સાથે શ્રેણીમાં જોડાયેલ છે. બાયમેટાલિક સ્ટ્રીપ વિવિધ થર્મલ વિસ્તરણ ગુણાંક સાથેની બે મેટલ શીટ્સને એકસાથે દબાવીને બનાવવામાં આવે છે. જ્યારે મોટર ઓવરલોડ થાય છે, ત્યારે હીટિંગ એલિમેન્ટમાંથી વહેતો પ્રવાહ સેટ કરંટ કરતા વધી જાય છે, જેના કારણે બાઈમેટાલિક સ્ટ્રીપ ગરમીને કારણે ઉપરની તરફ વળે છે, પ્લેટથી અલગ થઈ જાય છે અને સામાન્ય રીતે બંધ સંપર્ક ખોલે છે. સામાન્ય રીતે બંધ થયેલો સંપર્ક મોટરના કંટ્રોલ સર્કિટ સાથે જોડાયેલ હોવાથી, તેનું ઉદઘાટન કનેક્ટેડ કોન્ટેક્ટર કોઇલને ડી-એનર્જાઇઝ કરે છે, જેનાથી કોન્ટેક્ટરના મુખ્ય સંપર્કો ખુલે છે અને મોટરના મુખ્ય સર્કિટને ડી-એનર્જીવાઇઝ કરે છે, આમ ઓવરલોડ રક્ષણ પૂરું પાડે છે.

થર્મલ રિલેનું કાર્ય

તેનો ઉપયોગ મુખ્યત્વે અસુમેળ મોટર્સ માટે ઓવરલોડ સુરક્ષા પ્રદાન કરવા માટે થાય છે. તેનો ઓપરેટિંગ સિદ્ધાંત એ છે કે જ્યારે ઓવરલોડ પ્રવાહ થર્મલ તત્વમાંથી પસાર થાય છે, ત્યારે બાયમેટાલિક સ્ટ્રીપ ગરમ થાય છે અને વળે છે, એક્ટ્યુએટરને દબાણ કરે છે અને સંપર્કોને સક્રિય કરે છે, ત્યાં મોટરના નિયંત્રણ સર્કિટને ડિસ્કનેક્ટ કરે છે અને મોટરને બંધ કરે છે, આમ ઓવરલોડ રક્ષણ પૂરું પાડે છે. કારણ કે બેન્ડિંગ પ્રક્રિયા દરમિયાન બાઈમેટાલિક સ્ટ્રીપમાંથી હીટ ટ્રાન્સફર લાંબો સમય લે છે, થર્મલ રિલેનો ઉપયોગ શોર્ટ-સર્કિટ સુરક્ષા માટે કરી શકાતો નથી; તેઓ માત્ર ઓવરલોડ રક્ષણ થર્મલ રિલે માટે ઓવરલોડ સુરક્ષા તરીકે ઉપયોગ કરી શકાય છે.

થર્મલ રિલેનો હેતુ

થર્મલ રિલે એસર્કિટ ઓવરલોડ સુરક્ષા માટે મુખ્યત્વે પુનઃ ઉપયોગ થાય છે.

 તેમનો ઓપરેટિંગ સિદ્ધાંત એ છે કે જ્યારે ઓવરલોડ પ્રવાહ થર્મલ તત્વમાંથી પસાર થાય છે, ત્યારે બાયમેટાલિક સ્ટ્રીપ ગરમ થાય છે અને વળે છે, એક્ટ્યુએટરને દબાણ કરે છે અને સંપર્કોને સક્રિય કરે છે, ત્યાં સર્કિટને ડિસ્કનેક્ટ કરે છે અને લોડને અટકાવે છે, આમ ઓવરલોડ રક્ષણ પૂરું પાડે છે. કારણ કે તેની બેન્ડિંગ પ્રક્રિયા દરમિયાન બાઈમેટાલિક સ્ટ્રીપમાંથી હીટ ટ્રાન્સફર લાંબો સમય લે છે, થર્મલ રિલેનો ઉપયોગ શોર્ટ-સર્કિટ સુરક્ષા માટે કરી શકાતો નથી, પરંતુ માત્ર ઓવરલોડ સંરક્ષણ માટે.
