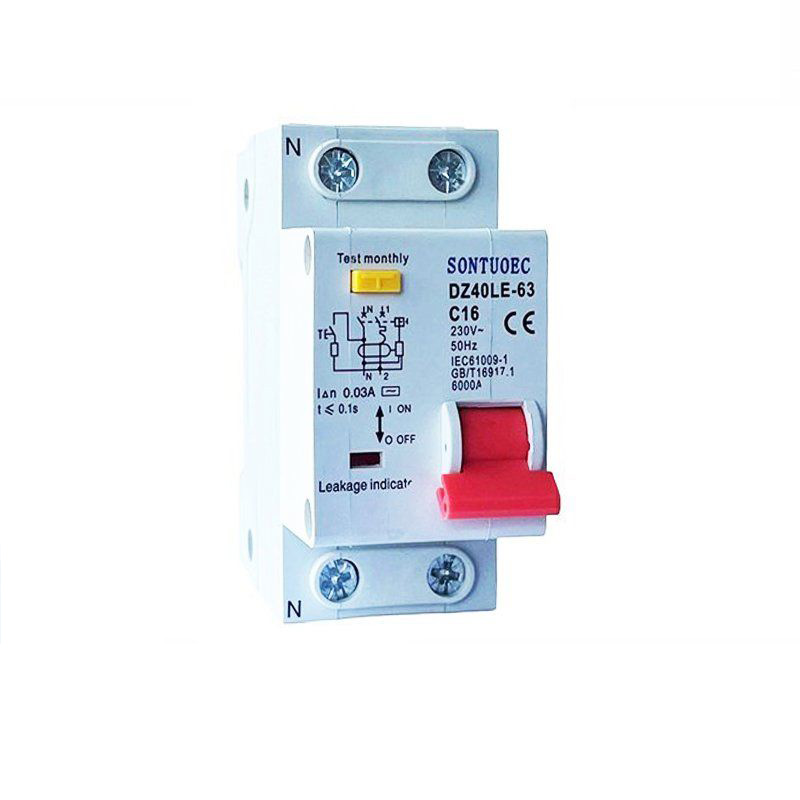

2 પી 1 પી+એન ઓવરકન્ટર પ્રોટેક્શન સાથે અવશેષ સર્કિટ બ્રેકર

ઓવરકોન્ટર પ્રોટેક્શન સાથેનો 2 પી 1 પી+એન રેસીડ્યુઅલ સર્કિટ બ્રેકર એ એક સર્કિટ બ્રેકર છે જે અવશેષ વર્તમાન સુરક્ષા અને ઓવરકન્ટ પ્રોટેક્શનને જોડે છે. ઇલેક્ટ્રિકલ આગ અને વ્યક્તિગત ઇલેક્ટ્રોક્યુશન અકસ્માતોને રોકવા માટે સર્કિટમાં અવશેષ પ્રવાહ (એટલે કે લિકેજ વર્તમાન) શોધી કા .વામાં આવે છે ત્યારે તે આપમેળે વીજ પુરવઠો કાપવા માટે સક્ષમ છે. તે જ સમયે, તેમાં એક ઓવરકન્ટર પ્રોટેક્શન ફંક્શન પણ છે, જે સર્કિટ અને સાધનોની સલામતીને સુરક્ષિત રાખવા માટે સર્કિટ ઓવરલોડ અથવા ટૂંકા પરિભ્રમણ કરવામાં આવે છે ત્યારે આપમેળે વીજ પુરવઠો કાપી શકે છે.

મોડલ:DZ40LE-63

પૂછપરછ મોકલો

ઉત્પાદન વર્ણન

નમૂનો	ડીઝેડ 40LE-63 ઇલેક્ટ્રોનિક પ્રકાર
અવશેષ વર્તમાન લાક્ષણિકતાઓ	અને/અને
ધ્રુવીય નંબર	1 પી+એન/2 પી
રેટેડ વર્તમાન (એ)	6 એ, 10 એ, 16 એ, 25 એ, 32 એ, 40 એ, 63 એ
રેટેડ વોલ્ટેજ (વી)	240/415 વી; 230/400 વી
રેટેડ અવશેષ ઓપરેટિંગ પ્રવાહ	10 એમએ, 30 એમએ, 100 એમએ, 300 એમએ
શરતી અવશેષ શોર્ટ સર્કિટ રેટેડ વર્તમાન	3 કેએ: 4.5 કેએ: 6 કેએ
માનક	આઇઇસી 61009-1
વૈકલ્પિક સહનશક્તિ	4000 થી વધુ ચક્ર

કામગીરીનો સિદ્ધાંત

ઓવરકન્ટર પ્રોટેક્શન સાથે 2 પી 1 પી+એન અવશેષ સર્કિટ બ્રેકરનું operating પરેટિંગ સિદ્ધાંત પ્રવાહોના વેક્ટર સરવાળા અને ઇલેક્ટ્રોમેગ્નેટિક સિદ્ધાંત પર આધારિત છે. જ્યારે સર્કિટમાં એલ (અગ્નિ) અને એન (શૂન્ય) લાઇનો પરના પ્રવાહો તીવ્રતામાં સમાન નથી, ત્યારે ટ્રાન્સફોર્મર સર્કિટની પ્રાથમિક બાજુમાં પ્રવાહોનો વેક્ટર સરવાળો શૂન્ય નથી, જે ગૌણ બાજુના કોઇલમાં પ્રેરિત વોલ્ટેજ ઉત્પન્ન કરે છે. આ પ્રેરિત વોલ્ટેજ ઇલેક્ટ્રોમેગ્નેટિક રિલેમાં ઉમેરવામાં આવે છે, એક ઉત્તેજના પ્રવાહ ઉત્પન્ન કરે છે જે વિપરીત ડિમેગ્નેટાઇઝિંગ બળ બનાવે છે. જ્યારે ફોલ્ટ વર્તમાન આરસીબીઓના operating પરેટિંગ વર્તમાન મૂલ્ય સુધી પહોંચે છે, ત્યારે આ વિપરીત ડિમેગ્નેટાઇઝિંગ બળ ઇલેક્ટ્રોમેગ્નેટિક રિલેની અંદરની આર્મચરને જુએથી છૂટા કરવા માટેનું કારણ બનશે, ઓપરેટિંગ મિકેનિઝમને કાર્ય કરવા અને ફોલ્ટ વર્તમાન સર્કિટને કાપી નાખવા દબાણ કરશે.

સુવિધાઓ અને લાભ

મલ્ટિ-ફંક્શનલ પ્રોટેક્શન: 2 પી આરસીબીઓ અવશેષ વર્તમાન સંરક્ષણ અને ઓવરકન્ટર પ્રોટેક્શન ફંક્શન્સને જોડે છે, જે સર્કિટ્સ અને સાધનોની સલામતીને સંપૂર્ણપણે સુરક્ષિત કરી શકે છે.

ઉચ્ચ વિશ્વસનીયતા: અદ્યતન ઇલેક્ટ્રોનિક ઘટકો અપનાવવા અને ડિસ્કનેક્ટિંગ મિકેનિઝમ, તેમાં ઉચ્ચ વિશ્વસનીયતા અને સલામતી છે.

ફ્લેક્સિબલ કન્ફિગરેશન: 2-પોલ ડિઝાઇન વિવિધ જટિલ ઇલેક્ટ્રિકલ સિસ્ટમ્સ માટે યોગ્ય, 1-તબક્કા પાવર અને શૂન્ય લાઇનના એક સાથે રક્ષણની મંજૂરી આપે છે.

ઇન્સ્ટોલ અને જાળવણી કરવા માટે સરળ: વાજબી માળખાકીય ડિઝાઇન, ઇન્સ્ટોલ કરવા માટે સરળ, અને તે જ સમયે જાળવણી અને ઓવરઓલ હાથ ધરવા માટે સરળ.

પસંદગી અને સ્થાપન

પસંદગી: પ્રકાર પસંદ કરતી વખતે, તે સર્કિટ અને અન્ય પરિમાણોની રેટેડ વોલ્ટેજ, રેટ કરેલા વર્તમાન, શોર્ટ-સર્કિટ બ્રેકિંગ ક્ષમતા અને લિકેજ ક્રિયા વર્તમાન પર આધારિત હોવી જોઈએ. તે જ સમયે, ધ્રુવોની સંખ્યા અને આરસીબીઓના વર્તમાન સર્કિટ્સની સંખ્યા પણ સર્કિટની સુરક્ષા જરૂરિયાતોને પહોંચી વળવા માટે ધ્યાનમાં લેવી જોઈએ.

ઇન્સ્ટોલેશન: 2 પી આરસીબીઓ કોઈ કાટમાળ ગેસ અને વિસ્ફોટનો ભય વિના શુષ્ક, વેન્ટિલેટેડ જગ્યાએ સ્થાપિત થવો જોઈએ. ઇન્સ્ટોલેશન એ સુનિશ્ચિત કરવું જોઈએ કે વાયરિંગ યોગ્ય અને વિશ્વસનીય છે, operating પરેટિંગ મિકેનિઝમ લવચીક અને વિશ્વસનીય છે, અને ઇન્સ્ટોલેશન સંબંધિત ધોરણો અને કોડને અનુસરે છે.
