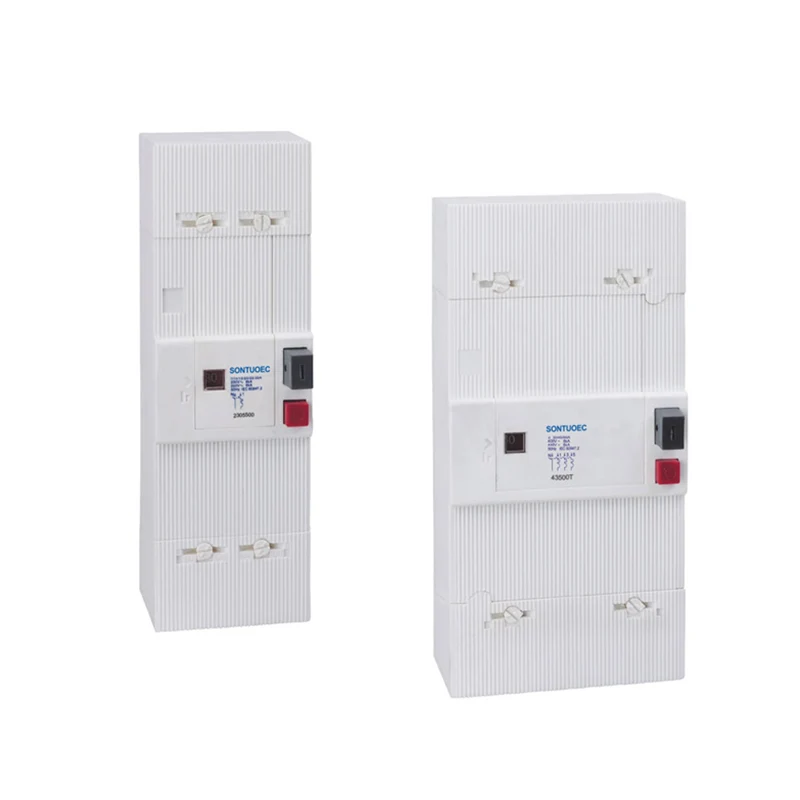

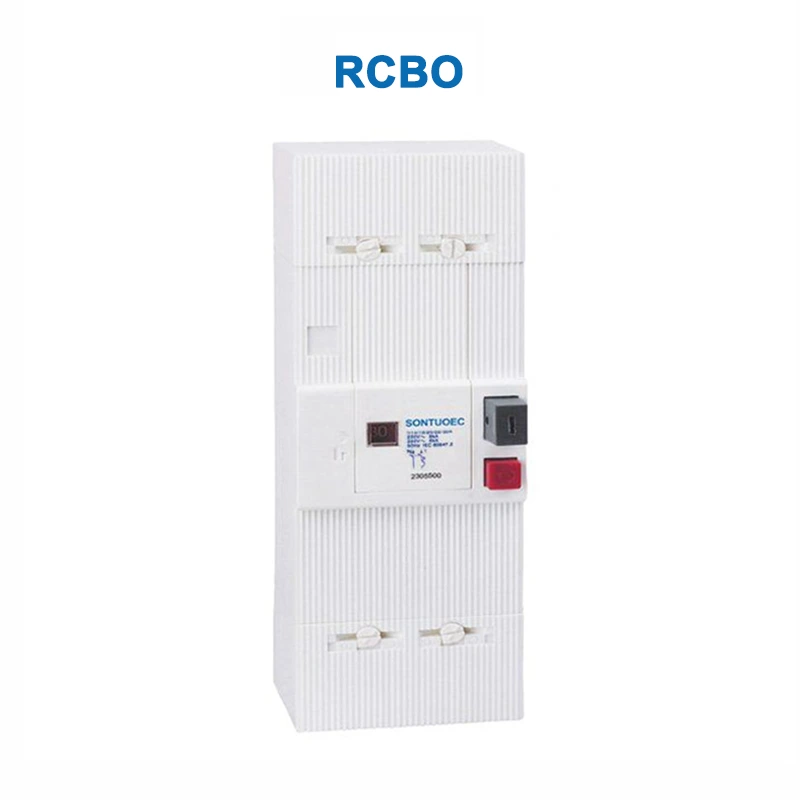

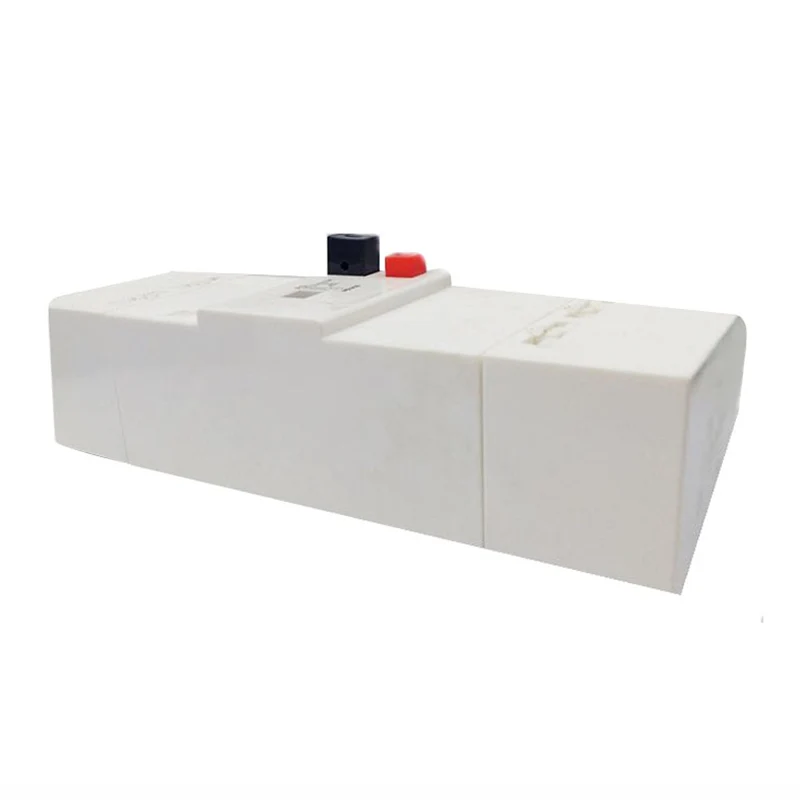

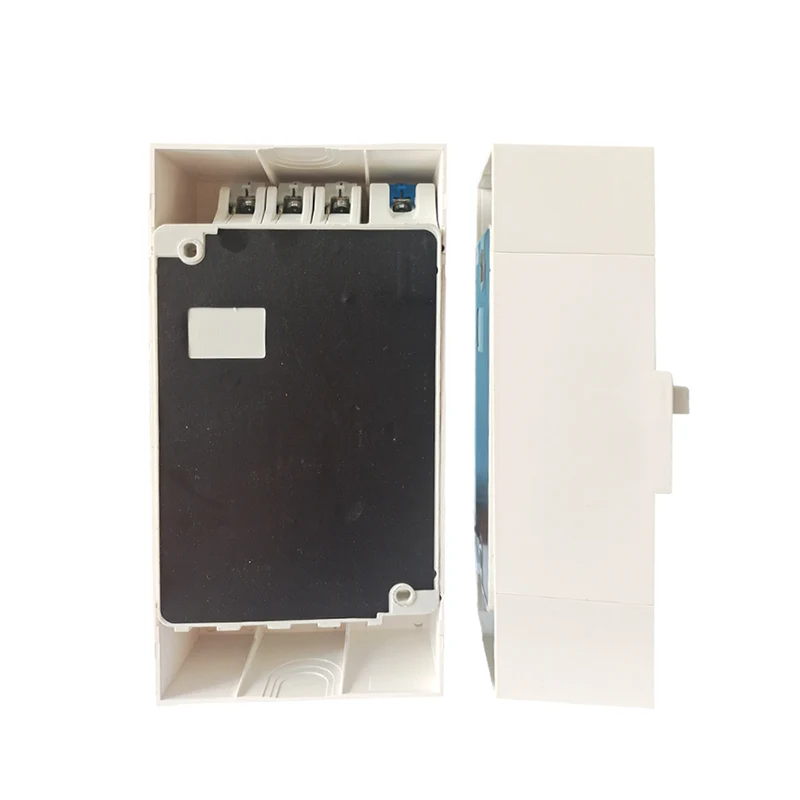

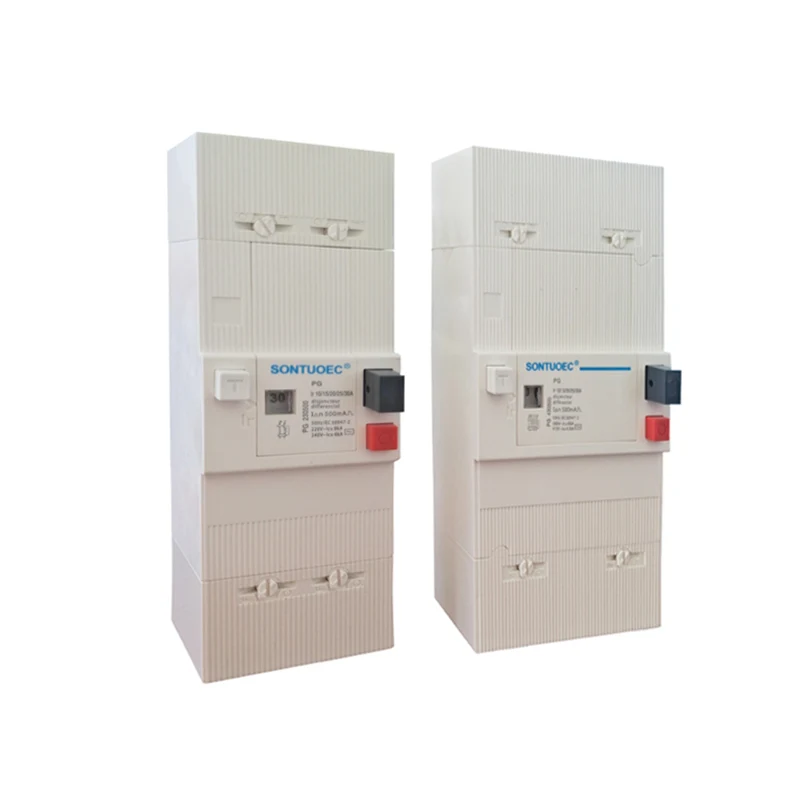

ડિફરન્સલ વર્તમાન સર્કિટ બ્રેકર આરસીબીઓ એ એક ઉપકરણ છે જે ખાસ કરીને લિકેજને કારણે સર્કિટમાં ફોલ્ટ વર્તમાનને શોધવા અને કાપવા માટે રચાયેલ છે. જ્યારે સર્કિટમાં લિકેજ પ્રવાહ પ્રીસેટ મૂલ્ય સુધી પહોંચે છે અથવા ઓળંગે છે, ત્યારે આરસીબીઓ આપમેળે સફર કરશે, આમ સર્કિટને કાપી નાખશે અને વિદ્યુત આગ અને ઇલેક્ટ્રોક્યુશનને અટકાવે છે.

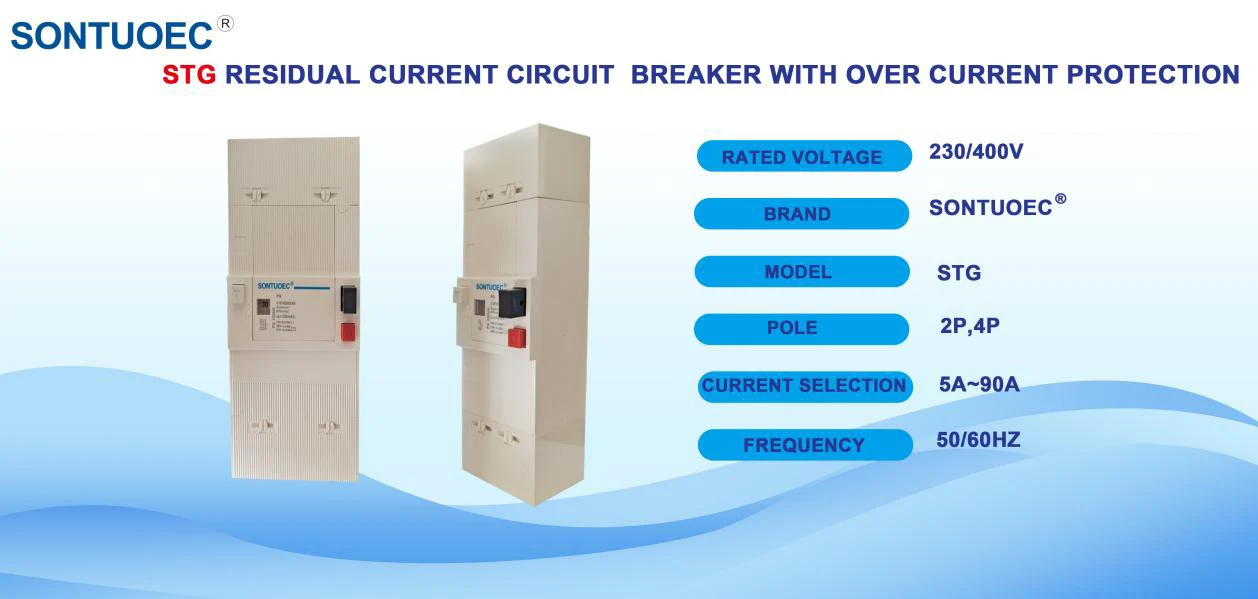

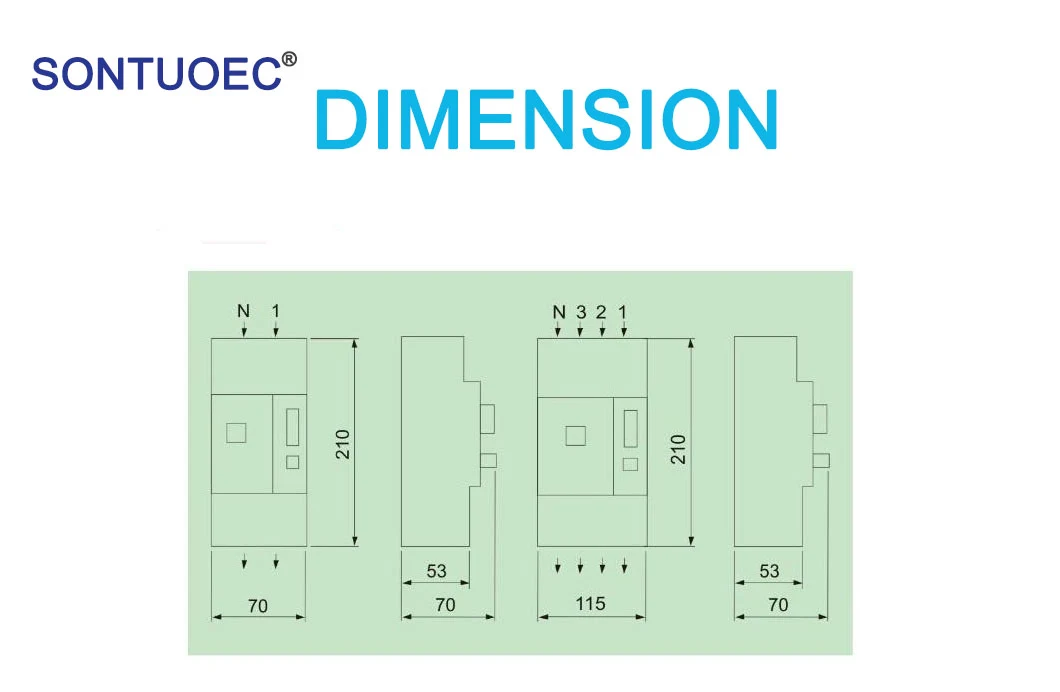

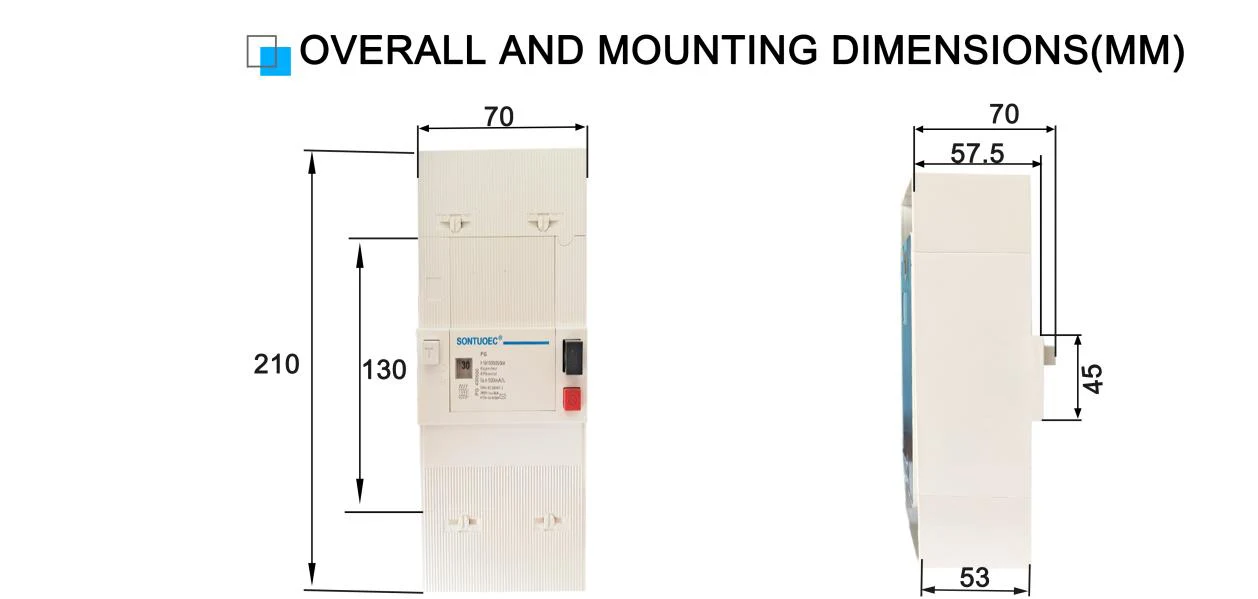

નમૂનો |

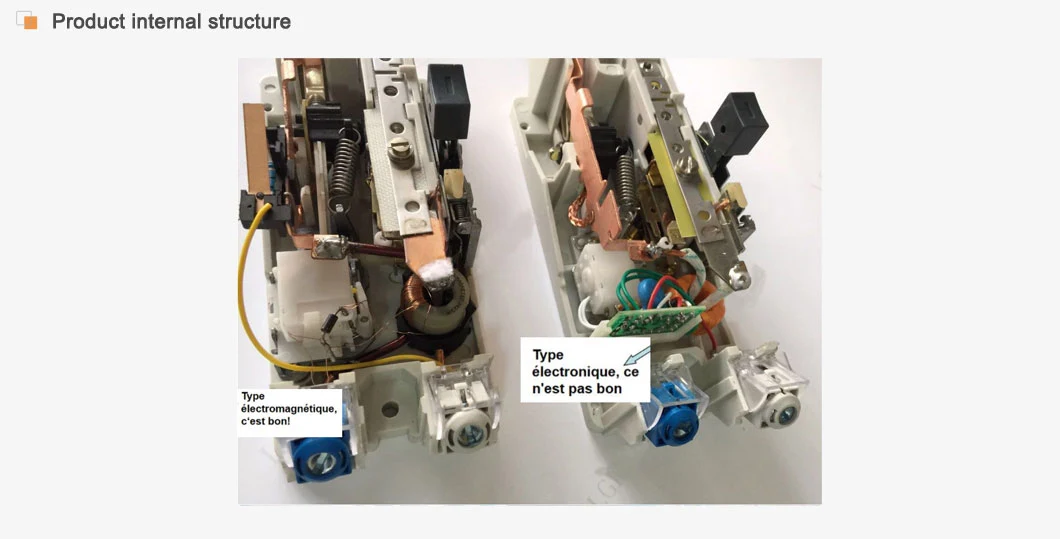

ઇલેક્ટ્રો-મેગ્નેટિક પ્રકાર, ઇલેક્ટ્રોનિક પ્રકાર |
છાપ |
સુસ્ત |
ધ્રુવીય નંબર |
2 પી/4 પી |
રેટેડ વર્તમાન (એ) |
5 ~ 15 એ, 10 ~ 30 એ, 30 ~ 60 એ, 60 ~ 90 એ (વર્તમાન એડજસ્ટેબલ) |
રેટેડ વોલ્ટેજ (વી) |
230/400 વી |
તોડવાની ક્ષમતા | 3 કેએ, 6 કેએ, 8 કેએ |
રેટેડ સંવેદનશીલતા l △ n | 300,500 (એમએ) |
આવર્તન |
50/60 હર્ટ્ઝ |
કામગીરીનો સિદ્ધાંત
ઇએલસીબીનું operating પરેટિંગ સિદ્ધાંત શૂન્ય સિક્વન્સ વર્તમાન ટ્રાન્સફોર્મર (ઝેડસીટી) દ્વારા સર્કિટમાં અસંતુલિત પ્રવાહોની તપાસ પર આધારિત છે. જ્યારે સર્કિટમાં ફાયર લાઇન વર્તમાન શૂન્ય લાઇન વર્તમાનની બરાબર નથી, એટલે કે ત્યાં એક લિકેજ વર્તમાન છે, ઝેડસીટી આ અસંતુલિત પ્રવાહને સંવેદના આપે છે અને અનુરૂપ ઇલેક્ટ્રિકલ સિગ્નલ ઉત્પન્ન કરે છે. ઇએલસીબી પ્રક્રિયાની અંદર ઇલેક્ટ્રોનિક સર્કિટરી આ સિગ્નલને પ્રક્રિયા કરે છે, અને જ્યારે સિગ્નલ પહોંચે છે અથવા પ્રીસેટ થ્રેશોલ્ડથી આગળ વધે છે, ત્યારે તે સફર મિકેનિઝમને કાપી નાખે છે.
ઉચ્ચ સંવેદનશીલતા: ડિફરન્સલ વર્તમાન સર્કિટ બ્રેકર આરસીબીઓ નાના લિકેજ પ્રવાહોને શોધવા માટે સક્ષમ છે, સામાન્ય રીતે મિલિઆમ્પિયર સ્તરે, પરિણામે ઉચ્ચ સુરક્ષા ચોકસાઈ થાય છે.
ઝડપી પ્રતિસાદ: એકવાર લિકેજ વર્તમાન મળી જાય, પછી ખામીને વિસ્તરણ કરતા અટકાવવા માટે ELCB ઝડપથી સર્કિટ કાપી નાખશે.
વર્સેટિલિટી: મૂળભૂત લિકેજ સંરક્ષણ ઉપરાંત, કેટલાક ઇએલસીબીમાં ઓવરલોડ અને શોર્ટ સર્કિટ પ્રોટેક્શન હોય છે.
ઇન્સ્ટોલ કરવા અને જાળવવા માટે સરળ: ઇએલસીબી સામાન્ય રીતે સરળ ઇન્સ્ટોલેશન અને દૂર કરવા માટે પ્લગ-અને-પ્લે ડિઝાઇન હોય છે. દરમિયાન, તેની સરળ આંતરિક રચના તેને જાળવવા અને ઓવરઓલ કરવાનું સરળ બનાવે છે.

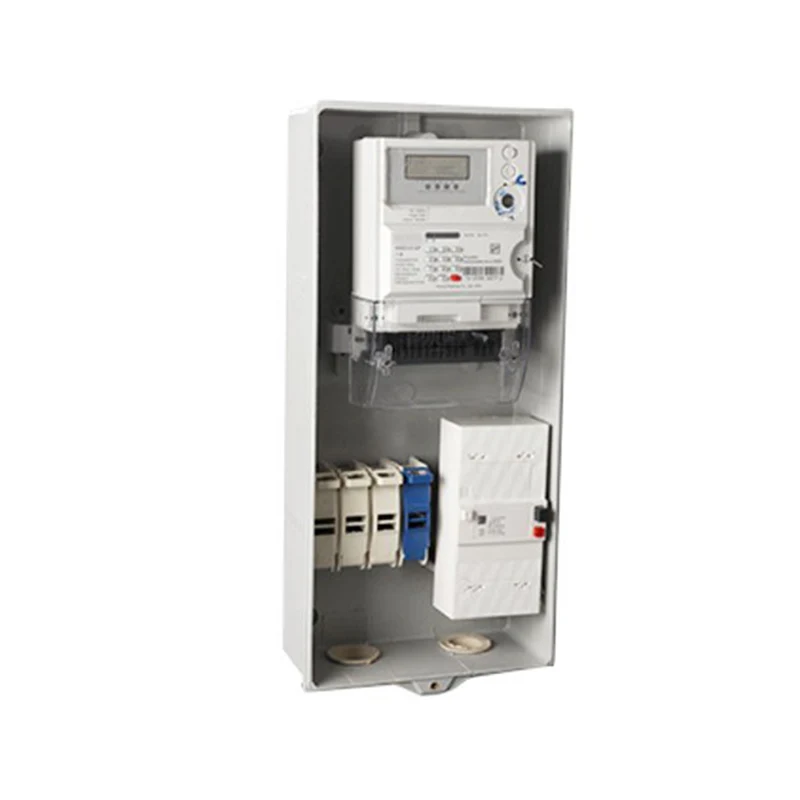

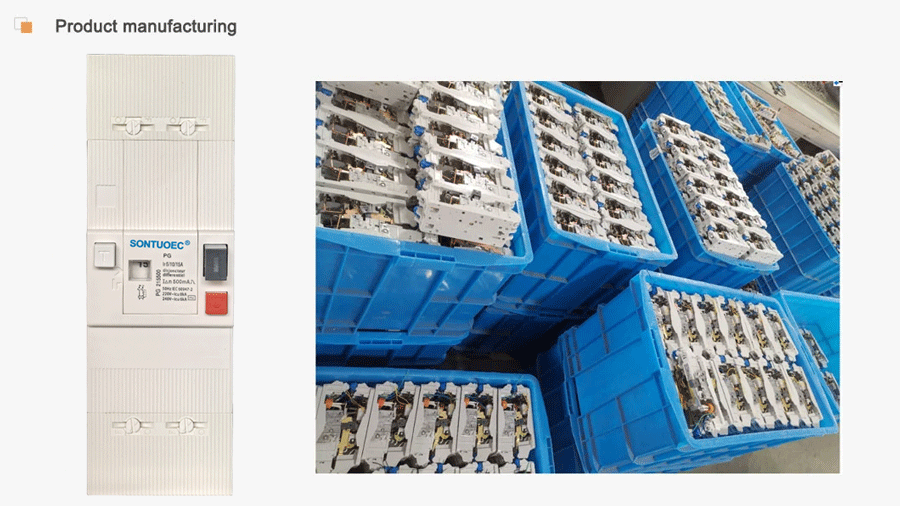

ઇએલસીબીનો ઉપયોગ તે સ્થળોએ થાય છે જ્યાં ઇલેક્ટ્રિકલ પ્રોટેક્શન જરૂરી છે, જેમ કે ઘરો, offices ફિસો, ફેક્ટરીઓ, હોસ્પિટલો અને તેથી વધુ. બાથરૂમ, રસોડા, સ્વિમિંગ પૂલ અને અન્ય વિસ્તારો જેવા ભીના અથવા ઇલેક્ટ્રોક્યુશન-ભરેલા વાતાવરણમાં ઇએલસીબીનું રક્ષણ ખાસ કરીને મહત્વપૂર્ણ છે.
