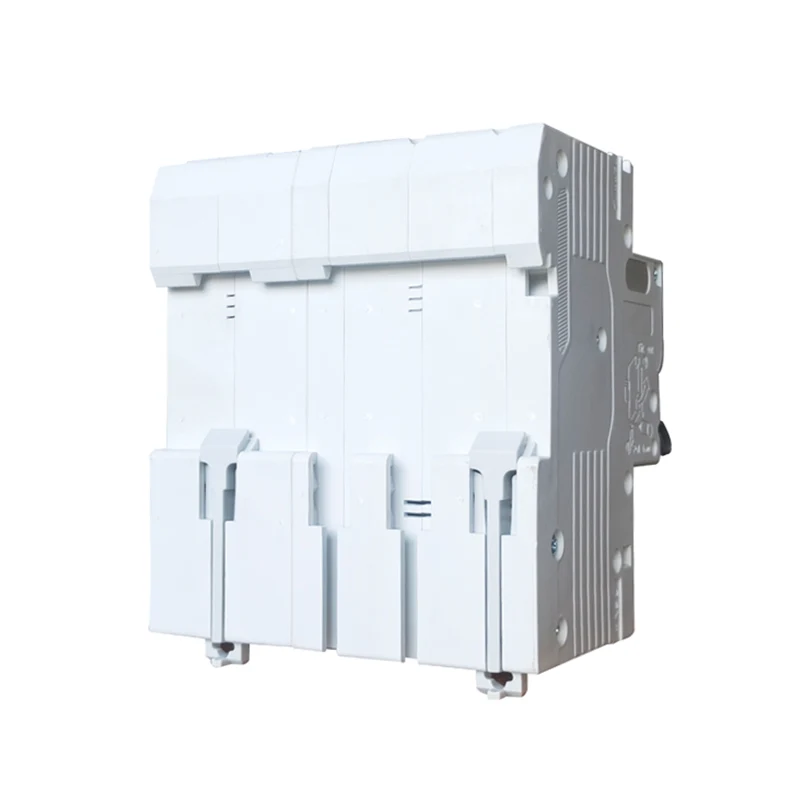

100 એ 2 પી 4 પી મલ્ટિફંક્શનલ આરસીબીઓ

એસટીએસએફ 2-100 100 એ 2 પી 4 પી મલ્ટિફંક્શનલ આરસીબીઓ એસી 50/60 હર્ટ્ઝ માટે યોગ્ય છે, જ્યારે 230 વી -400 વીના વોલ્ટેજ અને 100 એના રેટેડ પ્રવાહ સાથે સર્કિટમાં રેટ કરવામાં આવે છે, જ્યારે એપરસન ઇલેક્ટ્રોક્યુટ હોય છે અથવા પાવર ગ્રીડ લીક્સ હોય છે. જ્યારે લિકેજ, ઓવરવોલ્ટેજ અને અન્ડરવોલ્ટેજ સેટ મૂલ્યો સુધી પહોંચે છે, ત્યારે અવશેષ વર્તમાન સર્કિટ બ્રેકર ઝડપથી ખૂબ ટૂંકા ગાળામાં ઝડપથી વીજ પુરવઠો કાપી શકે છે. જ્યારે અવશેષ વર્તમાન સર્કિટ બ્રેકરનું મોનિટરિંગ તાપમાન સેટ મૂલ્ય સુધી પહોંચે છે, ત્યારે મોનિટરિંગ ગ્રાઉન્ડ વાયર જોડાયેલ નથી. જ્યારે કનેક્ટ થાય છે, ત્યારે ઉત્પાદન કર્મચારીઓ અને વિદ્યુત ઉપકરણોની સલામતીને સુરક્ષિત રાખવા માટે એલાર્મ અવાજ કા em ે છે, અને ટાળી શકે છે પાવર ગ્રીડમાં ઓવરવોલ્ટેજને કારણે થતા ઉપકરણોને નુકસાન અટકાવો. સામાન્ય સંજોગોમાં ઇલેક્ટ્રિકલ ડિવાઇસીસને વચ્ચેથી ચાલુ કરવા અને બંધ કરવા માટે ઓવરલોડ, શોર્ટ સર્કિટ, લિકેજ, ઓવરવોલ્ટેજ અંડરવોલ્ટેજ અને ઓવરટેમ્પરેચર પ્રોટેક્શન ફંક્શન્સનો ઉપયોગ પણ કરી શકાય છે. લાઇટિંગ સર્કિટ્સ, ખાસ કરીને industrial દ્યોગિક અને વ્યાપારી લાઇટિંગ વિતરણ પ્રણાલીઓ માટે યોગ્ય. ઉત્પાદનમાં નાના વોલ્યુમ, કોમ્પેક્ટ સ્ટ્રક્ચર અને અન્ય સમાન ઉત્પાદનો કરતાં વધુ ખર્ચ-અસરકારકતા હોય છે. તે એક સુંદર દેખાવ છે, ઉચ્ચ તોડવાની ક્ષમતા તેને ઘરેલું પાવર વિતરણ માટે સારી પસંદગી બનાવે છે. આ ઉત્પાદન જીબી/ટી 16917.1 અને આઇઇસી 61009-1 ધોરણોનું પાલન કરે છે અને સીઇ પ્રમાણપત્ર મેળવ્યું છે.

મોડલ:STFS2-100

પૂછપરછ મોકલો

ઉત્પાદન વર્ણન

નમૂનો	એસટીએફએસ 2-100 ઇલેક્ટ્રોઇક પ્રકાર
અવશેષ વર્તમાન લાક્ષણિકતાઓ	એ.સી.એચ.
માનક	આઇઇસી/એન 61009-1
રેટેડ સંવેદનશીલતા △ n	0.03,0.1,0.3
ધ્રુવીય નંબર	ધ્રુવો: 1 પી+એન+પીઇ; 3 પી+એન+પીઇ
રેટેડ વર્તમાન (એ)	6 એ, 10 એ, 16 એ, 20 એ, 25 એ, 32 એ, 40 એ, 63 એ, 80 એ, 100 એ
રેટેડ વોલ્ટેજ (વી)	240/415 વી; 230/400 વી
રેટેડ અવશેષ ઓપરેટિંગ પ્રવાહ	10 એમએ, 30 એમએ, 100 એમએ, 300 એમએ, 500 એમએ
શરતી અવશેષ શોર્ટ સર્કિટ રેટેડ વર્તમાન	6 કે
વૈકલ્પિક સહનશક્તિ	4000 થી વધુ ચક્ર
કાર્ય:	લિકેજ પ્રોટેક્શન, ઓવરલોડ વર્તમાન રક્ષણ, ટૂંકા સર્કિટ પ્રોટેક્શન, વોલ્ટેજ સુરક્ષા હેઠળ વોલ્ટેજ પ્રોટેક્શન ઉપર, રેટ કરેલ વર્તમાન/ વોલ્ટેજ એડજસ્ટેબલ, તાપમાન સુરક્ષા ， પાણી ઇંગ્રેસ એલાર્મ અને તેથી વધુ.

આસપાસના હવાના તાપમાન ：

1. આજુબાજુનું હવાનું તાપમાન -5 1 સી કરતા ઓછું હોવું જોઈએ નહીં,+40 સે કરતા વધારે નહીં, અને દૈનિક સરેરાશ મૂલ્ય+35 સી કરતા વધુ નહીં હોય

2. itude ંચાઇ: ઇન્સ્ટોલેશન સાઇટની itude ંચાઇ 2000 મીથી વધુ ન હોવી જોઈએ.

3. એટમોસ્ફેરીક પરિસ્થિતિઓ

હવા સ્વચ્છ છે, અને મહત્તમ તાપમાન+40 'સી પર, હવાની સંબંધિત ભેજ 50%કરતા વધારે નથી. નીચલા તાપમાને ઉચ્ચ સંબંધિત ભેજની મંજૂરી છે, જેમ કે+20 સે,

સંબંધિત ભેજ 90%કરતા વધુ ન હોવી જોઈએ. તાપમાનમાં ફેરફારને કારણે પ્રસંગોપાત મધ્યમ ઘનીકરણને લીધે, યોગ્ય પગલાં લેવા પર ધ્યાન આપવું જોઈએ.

4. ઇન્સ્ટોલેશન કેટેગરી ઇન્સ્ટોલેશન કેટેગરીઝ એલઆઈ અને III છે

વર્તમાન અને ધ્રુવોની સંખ્યા

100 એ: આ સૂચવે છે કે આરસીબીઓને 100 એએમપીએસ રેટ કરવામાં આવે છે. વર્તમાન રેટિંગ એ વર્તમાનનું મહત્તમ મૂલ્ય છે જે સર્કિટ બ્રેકર ઓવરહિટીંગ અથવા નુકસાન પહોંચાડ્યા વિના સતત વહન કરી શકે છે.

2 પી, 4 પી: અહીં "પી" ધ્રુવોની સંખ્યા માટે વપરાય છે, એટલે કે, સર્કિટ તબક્કાઓની સંખ્યા કે જેમાં સર્કિટ બ્રેકર કનેક્ટ થઈ શકે છે. 2 પીનો અર્થ એ છે કે સર્કિટ બ્રેકર બે સર્કિટ તબક્કાઓ (સામાન્ય રીતે અગ્નિ અને શૂન્ય) સાથે જોડાયેલ હોઈ શકે છે, જ્યારે 4 પીનો અર્થ એ છે કે તે ચાર સર્કિટ તબક્કાઓ (સામાન્ય રીતે ત્રણ-તબક્કા ફાયર અને શૂન્ય) સાથે જોડાયેલ હોઈ શકે છે.

બહુસાંખી

મલ્ટિફંક્શનલ સૂચવે છે કે આ 100 એ 2 પી 4 પી મલ્ટિફંક્શનલ આરસીબીઓ વિવિધ સંરક્ષણ કાર્યોથી સજ્જ છે. મૂળભૂત ઓવરલોડ અને શોર્ટ-સર્કિટ સુરક્ષા ઉપરાંત, તે લિકેજ સંરક્ષણ, અન્ડરવોલ્ટેજ પ્રોટેક્શન, ઓવરવોલ્ટેજ પ્રોટેક્શન, વગેરે પણ પ્રદાન કરી શકે છે. તાપમાન સુરક્ષા ， પાણીનો પ્રવેશ એલાર્મ ， એડજસ્ટેબલ વર્તમાન અને વોલ્ટેજ - આ સંરક્ષણ આરસીબીઓને સર્કિટ્સ અને ઉપકરણો માટે વધુ વ્યાપક સુરક્ષા પ્રદાન કરવાની મંજૂરી આપે છે.

100A 2p 4p Multifunctional RCBO

ચેતવણી!

ચેતવણી સામાન્ય સ્થિતિ: લીલી પ્રકાશ પર;

અસામાન્ય સ્થિતિ: પ્રકાશ બંધ છે

ગ્રાઉન્ડિંગ આવશ્યકતાઓ:

તે સુનિશ્ચિત કરવા માટે જરૂરી છે કે ત્યાં ઇનકમિંગ ગ્રાઉન્ડ વાયર અને ગ્રાઉન્ડિંગ વાયર છે, અને ગ્રાઉન્ડિંગ રેઝિસ્ટન્સ એસ 5 ક્યુ હોવું જોઈએ!

અરજી -દૃશ્ય

આરસીબીઓ પાસે વિવિધ સંરક્ષણ કાર્યો હોવાથી, તેનો ઉપયોગ ઘણીવાર સર્કિટ્સમાં થાય છે જેને વ્યક્તિગત સલામતીની જરૂર હોય છે, જેમ કે લાઇટિંગ માટે ઇલેક્ટ્રિકલ સર્કિટ્સ, નબળા શક્તિ અને ઘરો અને જાહેર સ્થળોએ વિદ્યુત ઉપકરણો. આ સ્થાનો ઘણીવાર પાણી અને ભેજ દ્વારા વર્ગીકૃત કરવામાં આવે છે, જે સરળતાથી લિકેજ અકસ્માતોનું કારણ બની શકે છે. આ ઉપરાંત, આરસીબીઓનો ઉપયોગ industrial દ્યોગિક વિદ્યુત પ્રણાલીઓમાં પણ થઈ શકે છે જ્યાં માનવ સલામતી પૂર્વજરૂરીયાત છે, જેમ કે પેરિફેરલ લાઇટ કંટ્રોલ સર્કિટ્સ, રડાર સિસ્ટમ્સ અને ભૂસ્તરશાસ્ત્ર સંશોધન સાધનો.
