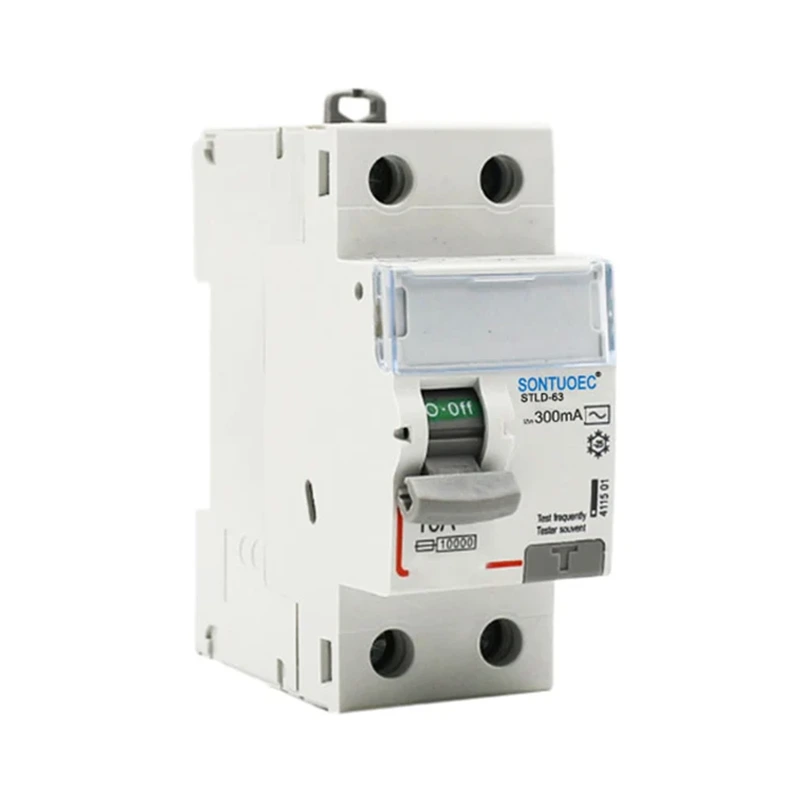

2 પી 63 એ/30 એમએ આરસીડી એસી પ્રકાર

2 પી 63 એ/30 એમએ આરસીડી એસી પ્રકારનો operating પરેટિંગ સિદ્ધાંત અવશેષ વર્તમાન ટ્રાન્સફોર્મર પર આધારિત છે. જ્યારે કોઈ અસંતુલિત વર્તમાન (એટલે કે લિકેજ) ઇલેક્ટ્રિકલ સિસ્ટમમાં થાય છે, ત્યારે અવશેષ વર્તમાન ટ્રાન્સફોર્મર આ અસંતુલિત પ્રવાહને શોધી કા .ે છે અને લિકેજ પ્રવાહના પ્રમાણસર ચુંબકીય પ્રવાહ ઉત્પન્ન કરે છે. આ ચુંબકીય પ્રવાહ આરસીડીની આંતરિક પ્રકાશન પદ્ધતિને ઉત્તેજિત કરે છે, જેના કારણે આરસીડી ઝડપથી વીજ પુરવઠો કાપી નાખે છે.

પૂછપરછ મોકલો

ઉત્પાદન વર્ણન

મોડેલ:	ઇલેક્ટ્રો-મેગ્નેટિક પ્રકાર; વિદ્યુત -પ્રકાર
માનક	આઇઇસી 61008-1
અવશેષ વર્તમાન લાક્ષણિકતાઓ:	અને, અને
ધ્રુવ નં.:	2 પી, 4 પી
વર્તમાન રેટ:	16 એ, 25 એ, 32 એ, 40 એ, 63 એ;
રેટેડ વોલ્ટેજ:	230/400 વી એસી
રેટેડ આવર્તન:	50/60 હર્ટ્ઝ
રેટેડ અવશેષ operating પરેટિંગ વર્તમાન IΔN:	10 એમએ, 30 એમએ, 100 એમએ, 300 એમએ, 500 એમએ
રેટેડ અવશેષ નોન-ઓપરેટિંગ વર્તમાન હું ΔNO:	.50.5IΔN
રેટેડ શરતી શોર્ટ-સર્કિટ વર્તમાન INC:	6000 એ
શરતી અવશેષ ટૂંકા સર્કિટ વર્તમાન IΔC:	6000 એ
ટ્રિપિંગ અવધિ:	ત્વરિત ટ્રિપિંગ ≤0.1 સેકન્ડ
અવશેષ ટ્રિપિંગ વર્તમાન શ્રેણી:	0.5iΔn ~ iΔn
ઇલેક્ટ્રો-મિકેનિકલ સહનશક્તિ:	4000 ચક્ર
ફાસ્ટનિંગ ટોર્ક:	2.0Nm
કનેક્શન ટર્મિનલ:	ક્લેમ્બ સાથે ટર્મિનલ થાંભલા ટર્મિનલને સ્ક્રૂ કરો
સ્થાપન:	35 મીમી દીન રેલ માઉન્ટિંગ

મૂળ ખ્યાલ

 2 પી: સૂચવે છે કે આ આરસીડી (અવશેષ વર્તમાન ઉપકરણ) એ દ્વિધ્રુવી સ્વીચ છે, એટલે કે, તે એક જ સમયે બે લાઇનોને નિયંત્રિત કરી શકે છે. આ ડિઝાઇનનો ઉપયોગ સામાન્ય રીતે કરવામાં આવે છે જ્યાં બંને તબક્કા અને શૂન્ય લાઇનોને તે જ સમયે કાપવાની જરૂર છે તેની ખાતરી કરવા માટે કે લિકેજ અથવા દોષની સ્થિતિમાં સર્કિટ સંપૂર્ણપણે કાપી શકાય છે, ઇલેક્ટ્રોક્યુશન અથવા ઇલેક્ટ્રિકલ ફાયર જેવા સલામતી અકસ્માતોને અટકાવે છે.

A 63 એ: સૂચવે છે કે આરસીડીને 63 એએમપીએસ રેટ કરવામાં આવે છે. રેટેડ પ્રવાહ એ મહત્તમ વર્તમાન મૂલ્ય છે જે આરસીડી ઓવરહિટીંગ અથવા નુકસાન પહોંચાડ્યા વિના સતત વહન કરી શકે છે. વ્યવહારિક એપ્લિકેશનોમાં, યોગ્ય રેટેડ વર્તમાનને વિદ્યુત પ્રણાલીના ભાર અનુસાર પસંદ કરવો જોઈએ.

M 30 એમએ: સૂચવે છે કે આ આરસીડીનું લિકેજ ક્રિયા વર્તમાન 30 મા છે. લિકેજ એક્શન વર્તમાન એ ન્યૂનતમ વર્તમાન મૂલ્ય છે કે જેના પર આરસીડી લિકેજ વર્તમાનને શોધી કા .ે છે અને ક્રિયાને ટ્રિગર કરે છે. જ્યારે ઇલેક્ટ્રિકલ સિસ્ટમમાં લિકેજ વર્તમાન આ મૂલ્ય કરતાં વધી જાય છે, ત્યારે આરસીડી વ્યક્તિગત સલામતીને સુરક્ષિત રાખવા અને વિદ્યુત આગ જેવા અકસ્માતોને અટકાવવા માટે વીજ પુરવઠો ઝડપથી કાપી નાખશે.

 આરસીડી: અવશેષ વર્તમાન ઉપકરણ એ ઇલેક્ટ્રિકલ સિસ્ટમમાં અવશેષ વર્તમાન (એટલે કે લિકેજ વર્તમાન) ને શોધવા અને વીજ પુરવઠો કાપવા માટે વપરાય છે તે ઇલેક્ટ્રિકલ સેફ્ટી ડિવાઇસ છે. વિદ્યુત ઉપકરણો અને કર્મચારીઓને વ્યાપક સુરક્ષા પ્રદાન કરવા માટે વિવિધ લો-વોલ્ટેજ ઇલેક્ટ્રિકલ સિસ્ટમ્સમાં તેનો વ્યાપકપણે ઉપયોગ થાય છે.

 એસી પ્રકાર: સૂચવે છે કે આ આરસીડી વર્તમાન (એસી) સિસ્ટમોને વૈકલ્પિક કરવા માટે યોગ્ય છે. વૈકલ્પિક વર્તમાન (એસી) એ વીજળી પ્રસારિત કરવાની એક સામાન્ય રીત છે અને ડાયરેક્ટ કરંટ (ડીસી) ની તુલનામાં વોલ્ટેજ અને વર્તમાનની દિશામાં સમયાંતરે ફેરફારો દ્વારા વર્ગીકૃત થયેલ છે. તેથી, આરસીડી પસંદ કરતી વખતે, યોગ્ય મોડેલ ઇલેક્ટ્રિકલ સિસ્ટમ (એસી અથવા ડીસી) ના પ્રકારનાં આધારે પસંદ કરવું જોઈએ.

1. પૃથ્વી દોષ/લિકેજ વર્તમાન અને અલગતાના કાર્ય સામે રક્ષણ પ્રદાન કરો

2. ઉચ્ચ શોર્ટ-સર્કિટ વર્તમાન ક્ષમતાનો સામનો કરવો

3. ટર્મિનલ અને પિન/કાંટો પ્રકાર બસબાર કનેક્શન માટે યોગ્ય

4. આંગળી સુરક્ષિત કનેક્શન ટર્મિનલ્સથી સજ્જ

5. જ્યારે પૃથ્વીનો દોષ/લિકેજ વર્તમાન થાય છે અને રેટેડ સંવેદનશીલતા કરતાં વધી જાય છે ત્યારે સર્કિટને સ્વચાલિત રૂપે ડિસ્કનેક્ટ કરો

6. વીજ પુરવઠો અને લાઇન વોલ્ટેજનું નિર્ભર, અને બાહ્ય દખલથી મુક્ત, વોલ્ટેજ વધઘટ. ---------- મોટા કદના કનેક્શન વાયર (35 મીમી કનેક્શન કેબલ)

2P 63A/30mA RCD AC Type
