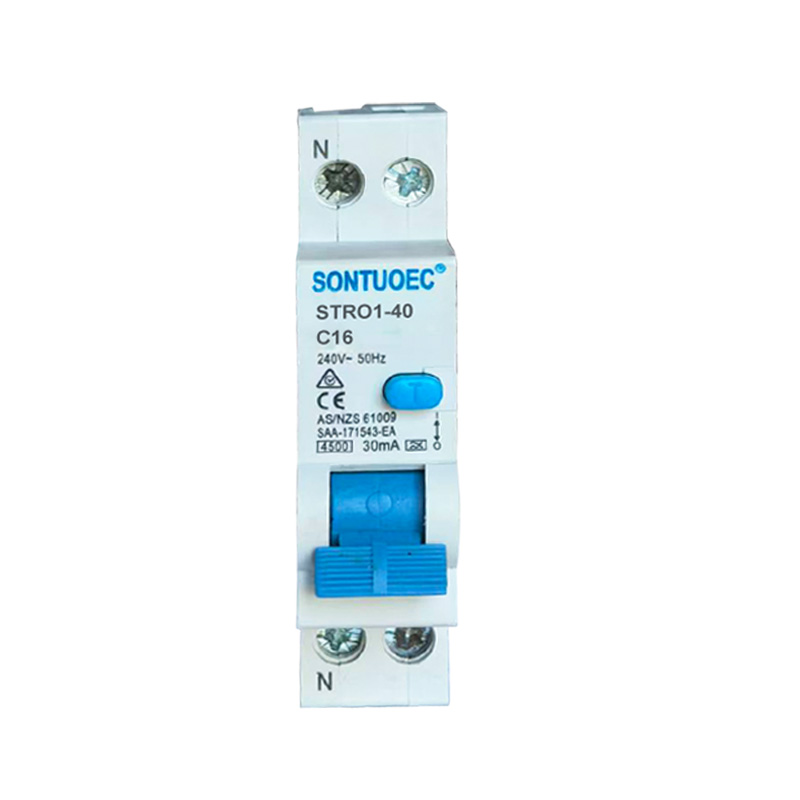

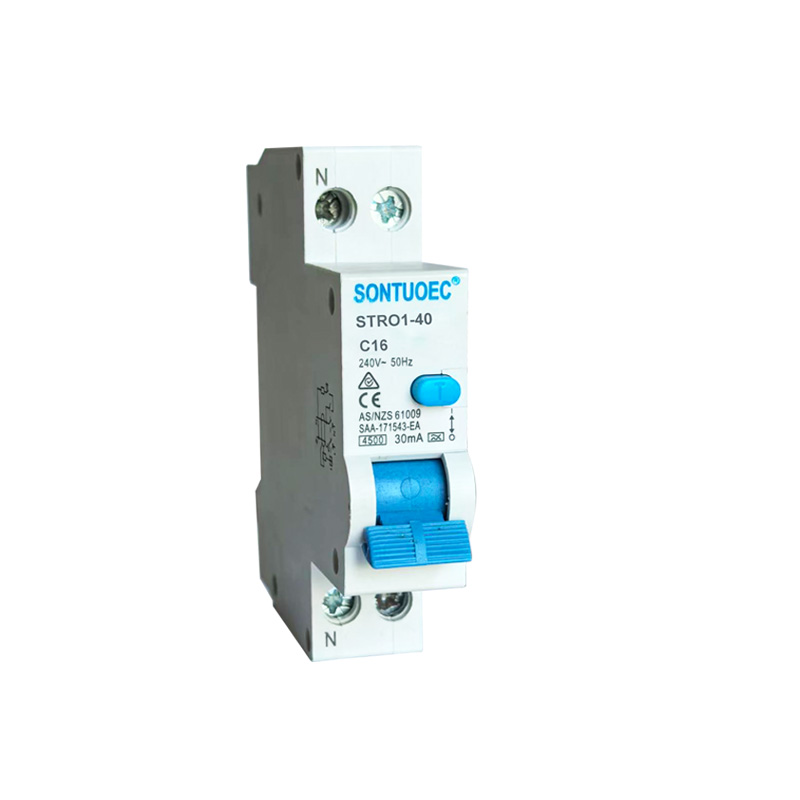

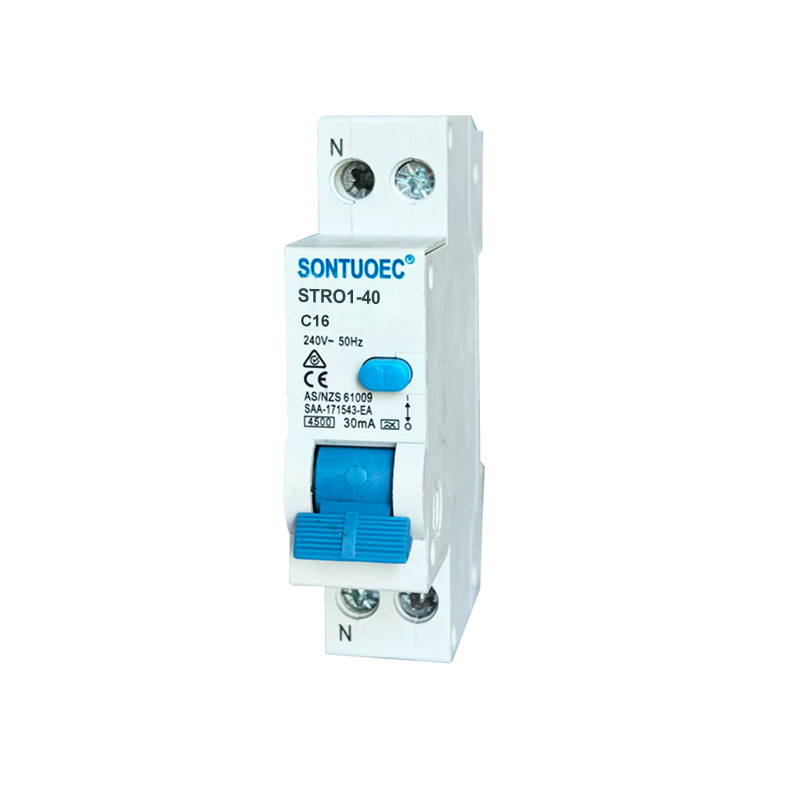

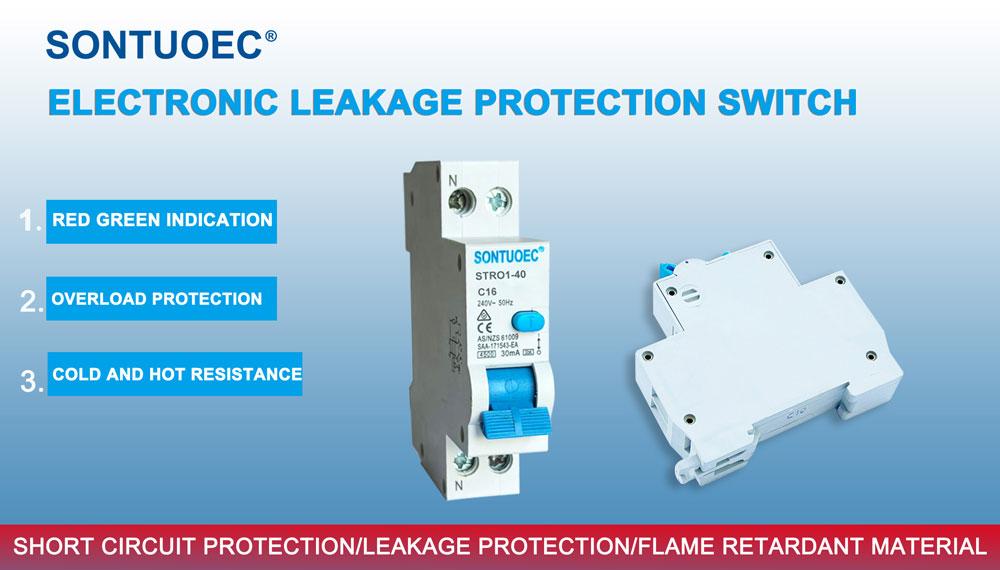

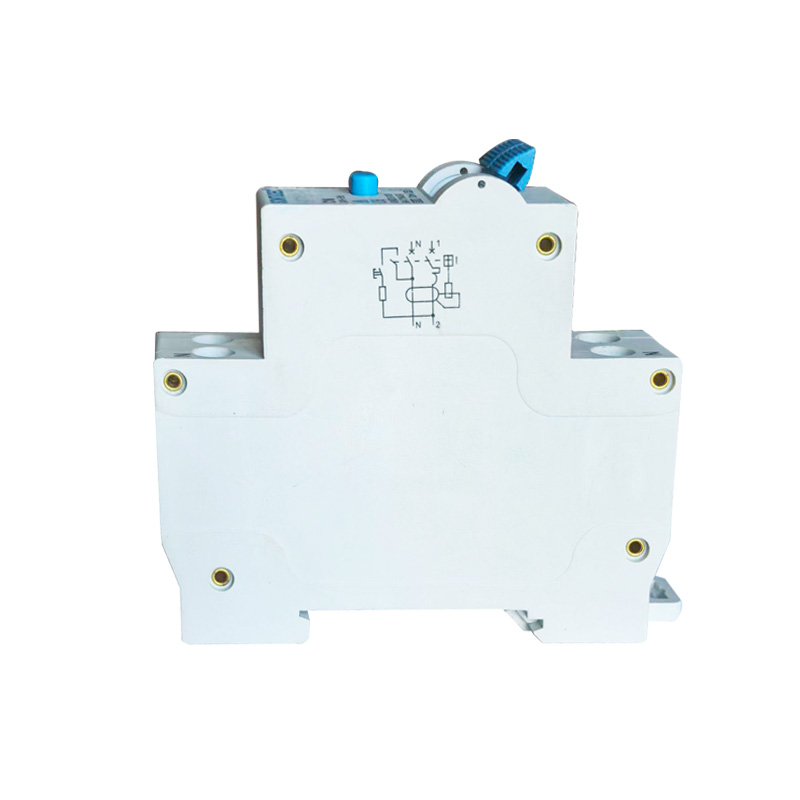

6ka શેષ વર્તમાન સર્કિટ બ્રેકર ઓવર કરન્ટ પ્રોટેક્શન RCBO

SONTUOEC એ વિવિધ નાના વિદ્યુત ઉપકરણો STRO1-40 RCBO ના ઉત્પાદનમાં વિશેષતા ધરાવતા ચાઈનીઝ સપ્લાયર્સ/ઉત્પાદકોમાંનું એક છે, આખું નામ ઓવરકરન્ટ પ્રોટેક્શન સાથે રેસિડ્યુઅલ કરંટ સર્કિટ બ્રેકર છે. તે એક વિદ્યુત સુરક્ષા ઉપકરણ છે જે ઓવરલોડ સંરક્ષણ, શોર્ટ-સર્કિટ સંરક્ષણ અને લિકેજ સંરક્ષણને એકીકૃત કરે છે, અને વ્યક્તિગત સલામતી અને સાધનોની સલામત કામગીરી સુનિશ્ચિત કરવા માટે રહેણાંક, વ્યાપારી અને ઔદ્યોગિક વિસ્તારોમાં વિદ્યુત પ્રણાલીઓમાં વ્યાપકપણે ઉપયોગમાં લેવાય છે. STRO7-40 RCBO એ ઓવરલોડ, શોર્ટ સર્કિટ અને લિકેજ સંરક્ષણ સાથેનું મહત્વપૂર્ણ વિદ્યુત સુરક્ષા ઉપકરણ છે. તેના કાર્યકારી સિદ્ધાંત, લાક્ષણિકતાઓ, એપ્લિકેશનના દૃશ્યો અને પસંદગી અને ઇન્સ્ટોલેશન પદ્ધતિઓને સમજીને, તમે ઇલેક્ટ્રિકલ સિસ્ટમ્સના સલામત સંચાલનની ખાતરી કરવા માટે STRO7-40 RCBO નો વધુ સારી રીતે ઉપયોગ અને જાળવણી કરી શકો છો.

મોડલ:STRO1-40

પૂછપરછ મોકલો

ઉત્પાદન વર્ણન

વિશિષ્ટતાઓ:

સેન્ડર્ડ			IEC/EN 61009-1
વિદ્યુત	પ્રકાર (પૃથ્વી લિકેજનું તરંગ સ્વરૂપ અનુભવાય છે)		ઇલેક્ટ્રોનિક પ્રકાર
લક્ષણો	રેટ કરેલ વર્તમાન માં	A	એ, એસી
	ધ્રુવો	P	1P+N
	રેટ કરેલ વોલ્ટેજ	V	એસી 230
	રેટ કરેલ વર્તમાન:		6,10,16,20,25,32,40A
	રેટ કરેલ સંવેદનશીલતા I△n	A	0.01,0.03,0.1,0.3,0.5
	ઇન્સ્યુલેશન વોલ્ટેજ Ui	V	250
	રેટ કરેલ શેષ નિર્માણ અને	A	500
	બ્રેકિંગ ક્ષમતા I△m	A	500
	શોર્ટ-સર્કિટ કરંટ I△c	A	45,006,000
	રેટ કરેલ આવર્તન	હર્ટ્ઝ	50/60
	પ્રદૂષણ ડિગ્રી		2
યાંત્રિક	વિદ્યુત જીવન	t	4000
લક્ષણો	યાંત્રિક જીવન	t	10000
	રક્ષણ ડિગ્રી		IP20
	આસપાસનું તાપમાન	ºC	-25~+40
	(દૈનિક સરેરાશ ≤35ºC સાથે)	ºC	-25~+40
	સંગ્રહ તાપમાન	ºC	-25~+70
સ્થાપન	ટર્મિનલ કનેક્શન પ્રકાર		કેબલ/યુ-ટાઈપ બસબાર/પીન-ટાઈપ બસબાર
	કેબલ માટે ટર્મિનલ કદ ટોચ/નીચે	મીમી2	25
	કેબલ માટે ટર્મિનલ કદ ટોચ/નીચે	AWG	18-5
	બસબાર માટે ટર્મિનલ સાઈઝ ટોપ/બોટમ	મીમી2	25
	બસબાર માટે ટર્મિનલ સાઈઝ ટોપ/બોટમ	AWG	18-3
	માઉન્ટ કરવાનું		ઝડપી ક્લિપ ઉપકરણ દ્વારા DIN રેલ EN 60715(35mm) પર
	જોડાણ		ઉપર અને નીચેથી

STRO1-40 RCBO ના મુખ્ય કાર્યો

ઓવરલોડ પ્રોટેક્શન: જ્યારે સર્કિટમાં વર્તમાન STRO1-40 RCBO ના રેટેડ મૂલ્ય કરતાં વધી જાય છે, ત્યારે તે સર્કિટ અને સાધનોને વધુ ગરમ થવાથી અટકાવવા માટે ચોક્કસ સમયગાળામાં આપમેળે સર્કિટને કાપી નાખશે, આમ આગ અને નુકસાનને ટાળશે.

શોર્ટ સર્કિટ પ્રોટેક્શન: જ્યારે સર્કિટમાં શોર્ટ સર્કિટ થાય છે, ત્યારે STRO1-40 RCBO ઝડપથી સર્કિટને કાપી નાખશે જેથી શોર્ટ સર્કિટ કરંટને કારણે સર્કિટ અને સાધનોને ગંભીર નુકસાન ન થાય.

લિકેજ પ્રોટેક્શન: STRO1-40 RCBO સર્કિટમાં શેષ પ્રવાહ (એટલે કે, લિકેજ પ્રવાહ) શોધવા માટે સક્ષમ છે. જ્યારે શેષ પ્રવાહ નિર્ધારિત થ્રેશોલ્ડ કરતાં વધી જાય છે, ત્યારે STRO1-40 RCBO ઈલેક્ટ્રિકશન અકસ્માતો અને વિદ્યુત આગને રોકવા માટે ખૂબ જ ટૂંકા ગાળામાં સર્કિટને કાપી નાખશે.

STRO1-40 RCBO ની કામગીરીનો સિદ્ધાંત

STRO1-40 RCBO માં આંતરિક થર્મલ મેગ્નેટિક ટ્રિપ ડિટેક્ટર (ઓવરલોડ અને શોર્ટ સર્કિટ પ્રોટેક્શન માટે) અને શેષ વર્તમાન ડિટેક્ટર (લિકેજ પ્રોટેક્શન માટે) હોય છે. જ્યારે સર્કિટમાં વર્તમાન અથવા અવશેષ પ્રવાહ અસામાન્ય હોય છે, ત્યારે અનુરૂપ સ્ટ્રાઈકર STRO7-40 RCBOની ટ્રિપિંગ મિકેનિઝમને ટ્રિગર કરે છે, જેનાથી તે ઝડપથી સર્કિટને કાપી નાખે છે.

1. થર્મલ મેગ્નેટિક ટ્રિપર: જ્યારે ટ્રિપિંગને ટ્રિગર કરવા માટે કંડક્ટરમાંથી કરંટ પસાર થાય છે ત્યારે તે પેદા થતી ગરમી અને ચુંબકીય ક્ષેત્રનો ઉપયોગ કરે છે. જ્યારે વિદ્યુતપ્રવાહ ખૂબ વધારે હોય છે, ત્યારે વાહક ગરમ થાય છે અને ચુંબકીય ક્ષેત્ર ઉત્પન્ન કરે છે, જેના કારણે થર્મલ મેગ્નેટિક સ્ટ્રાઈકરની અંદરના બાયમેટલને વળાંક આવે છે અથવા ચુંબક આયર્ન કોરને આકર્ષિત કરે છે, આમ ટ્રિપિંગ મિકેનિઝમને ટ્રિગર કરે છે.

2.અવશેષ વર્તમાન ડિટેક્ટર: તે સર્કિટમાં શેષ પ્રવાહને શોધવા માટે શૂન્ય ક્રમ વર્તમાન ટ્રાન્સફોર્મરનો ઉપયોગ કરે છે. જ્યારે શેષ પ્રવાહ સેટ થ્રેશોલ્ડ કરતાં વધી જાય છે, ત્યારે અવશેષ વર્તમાન ડિટેક્ટર સર્કિટને કાપી નાખવા માટે ટ્રિપિંગ મિકેનિઝમને સિગ્નલ મોકલશે.

STRO1-40 RCBO ની વિશેષતાઓ

મલ્ટિ-ફંક્શનલ ઇન્ટિગ્રેશન: STRO1-40 RCBO ઓવરલોડ, શોર્ટ-સર્કિટ અને લિકેજ પ્રોટેક્શન ફંક્શનને એકીકૃત કરે છે, ઇલેક્ટ્રિકલ સિસ્ટમ્સની ડિઝાઇન અને ઇન્સ્ટોલેશનને સરળ બનાવે છે.

ઉચ્ચ સંવેદનશીલતા: STRO1-40 RCBOs સર્કિટમાં અસાધારણ અને અવશેષ પ્રવાહોને ઝડપથી શોધી અને કાપી શકે છે, જે વિશ્વસનીય સુરક્ષા પ્રદાન કરે છે.

ઇન્સ્ટોલ અને જાળવણી માટે સરળ: STRO1-40 RCBOs સામાન્ય રીતે સરળ ઇન્સ્ટોલેશન અને જાળવણી માટે મોડ્યુલરાઇઝ્ડ હોય છે.

ઉચ્ચ સલામતી: STRO1-40 RCBO નું કડક પરીક્ષણ કરવામાં આવે છે અને ઉચ્ચ સલામતી અને વિશ્વસનીયતા માટે પ્રમાણિત કરવામાં આવે છે જેથી વિદ્યુત સિસ્ટમોની સલામત કામગીરી સુનિશ્ચિત થાય.

STRO1-40 RCBO ના એપ્લિકેશન દૃશ્યો

STRO1-40 RCBOs નો ઉપયોગ રહેણાંક, વ્યાપારી અને ઔદ્યોગિક ક્ષેત્રોમાં વિદ્યુત પ્રણાલીઓમાં વ્યાપકપણે થાય છે, ખાસ કરીને તે કે જેને એક સાથે ઓવરલોડ, શોર્ટ સર્કિટ અને પૃથ્વી લિકેજ સુરક્ષાની જરૂર હોય છે. તેઓ સામાન્ય રીતે ડિસ્ટ્રિબ્યુશન બોક્સ, સ્વીચબોર્ડ અથવા કંટ્રોલ કેબિનેટમાં સ્થાપિત કરવામાં આવે છે જેથી સર્કિટ અને સાધનોને અસામાન્ય પ્રવાહ અને વોલ્ટેજને કારણે થતા નુકસાનથી બચાવવા અને ઈલેક્ટ્રોકશનને રોકવા માટે.
