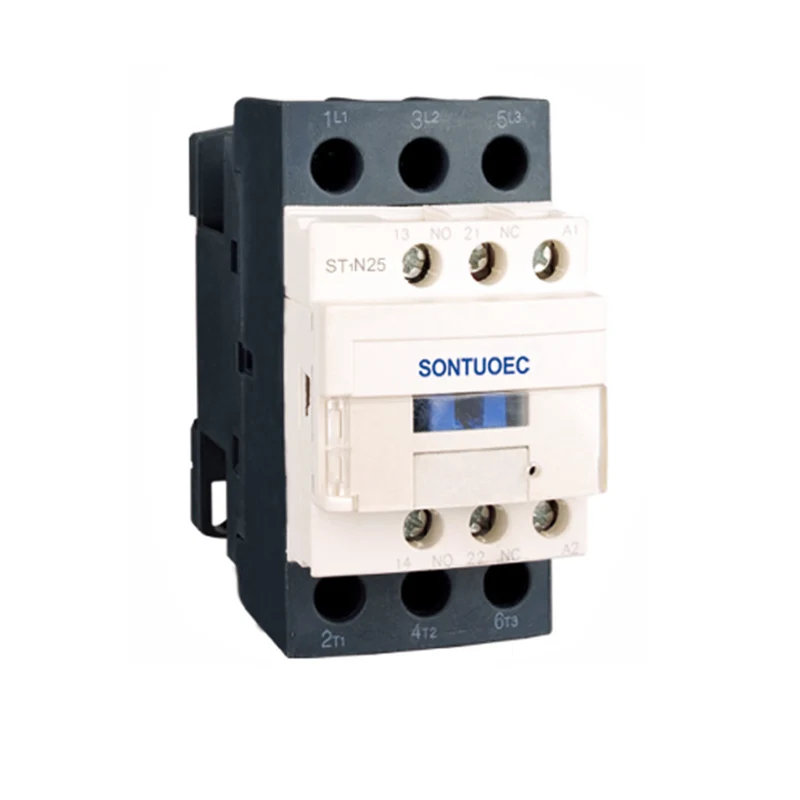

સીજેએક્સ 2 3 પી 25 એ એસી સંપર્કર

સીજેએક્સ 2 3 પી 25 એ એસી કોન્ટેક્ટર લાંબા અંતરથી સર્કિટ્સને કનેક્ટ કરવા અને તોડવા માટે, તેમજ એસી મોટર્સના વારંવાર પ્રારંભ અને નિયંત્રણ માટે યોગ્ય છે. આ ઉપરાંત, ઓપરેશનલ ઓવરલોડ થઈ શકે છે ત્યાં સર્કિટ્સને સુરક્ષિત રાખવા માટે ઇલેક્ટ્રોમેગ્નેટિક સ્ટાર્ટર્સ બનાવવા માટે યોગ્ય થર્મલ રિલે સાથે તેનો ઉપયોગ કરી શકાય છે.

મોડલ:ST1N

પૂછપરછ મોકલો

ઉત્પાદન વર્ણન

પ્રકાર		St1n-09	St1n-12	St1n-13	St1n-25	ST1N-32	St1n-40	ST1N-50	St1n-65	St1n-80	St1n-95
રેટ વર્કિંગ કરંટ (એ)	એસી 3	9	12	18	25	32	40	50	65	80	95
રેટ વર્કિંગ કરંટ (એ)	એસી 4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
માનક શક્તિની રેટિંગ્સ મોટર્સ 50/60 હર્ટ્ઝ ઇગેટેગરી એસી -3	220/230 વી	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400 વી	4	5.5	7.5	11	15	18.5	22	30	37	45
	415 વી	4	5.5	9	11	15	22	25	37	45	45
	500 વી	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690 વી	5.5	7.5	10	15	18.5	30	33	37	45	55
રેટેડ હીટ વર્તમાન (એ)		20	20	32	40	50	60	80	80	125	125
વિદ્યુત જીવન	AC3 (X104)	100	100	100	100	80	80	60	60	60	60
વિદ્યુત જીવન	એસી 4 (એક્સ 104)	20	20	20	20	20	15	15	15	10	10
યાંત્રિક જીવન (x104)		1000	1000	1000	1000	800	800	800	800	600	600
સંપર્કોની સંખ્યા	3 પી+ના					3 પી+એનસી+ના
સંપર્કોની સંખ્યા	3 પી+એનસી					3 પી+એનસી+ના

સંરચનાત્મક સુવિધાઓ

રક્ષણાત્મક ડિઝાઇન: સીજેએક્સ 2 3 પી 25 એ એસી સંપર્કર રક્ષણાત્મક માળખું અપનાવે છે, જે નાના વોલ્યુમ, હળવા વજન, ઓછા વીજ વપરાશ અને લાંબા જીવન દ્વારા વર્ગીકૃત થયેલ છે.

ડાયરેક્ટ-એક્ટિંગ એક્શન સ્ટ્રક્ચર: તેની ક્રિયા રચના સીધી-અભિનય છે અને સંપર્કો ડબલ-બ્રેકપોઇન્ટ છે, જે સંપર્કની વિશ્વસનીયતા અને સલામતીમાં સુધારો કરે છે.

બ્લોક-ટાઇપ સહાયક સંપર્ક જૂથ: સહાયક સંપર્ક જૂથ, એર વિલંબ હેડ, મિકેનિકલ ઇન્ટરલોકિંગ મિકેનિઝમ અને અન્ય ઘટકો વપરાશકર્તાની સમય-વિલંબના સંપર્કર, ઉલટાવી શકાય તેવું કોન્ટેક્ટર, સ્ટાર-ડેલ્ટા સ્ટાર્ટર અને અન્ય તારવેલી શ્રેણીના ઉત્પાદનોની રચના કરવાની જરૂરિયાતો અનુસાર ઉમેરી શકાય છે.

તકનિકી પરિમાણો

સીજેએક્સ 2 (એસટી 1 એન) સીરીઝ એસી સંપર્કમાં મુખ્ય તકનીકી પરિમાણો શામેલ છે:

રેટેડ વોલ્ટેજ: વિવિધ પાવર સિસ્ટમ્સની જરૂરિયાતોને પહોંચી વળવા 36 વી, 110 વી, 127 વી, 220 વી, 380 વી અને અન્ય સ્તરોનો સમાવેશ થાય છે.

રેટેડ વર્તમાન: વિવિધ મ models ડેલો અનુસાર, રેટેડ વર્તમાન 9 એ થી 95 એ સુધીની છે.

કોઇલ વોલ્ટેજ: એસી કોઇલ વોલ્ટેજમાં 24 વી, 36 વી, 48 વી, 110 વી, 220 વી, 380 વી, વગેરે શામેલ છે ડીસી કોઇલ વોલ્ટેજમાં 12 વી, 24 વી, 48 વી, 110 વી, 220 વી, વગેરે શામેલ છે.

યાંત્રિક અને વિદ્યુત જીવન: યાંત્રિક જીવન લાખો વખત હોઈ શકે છે, અને વિદ્યુત જીવન પણ પ્રમાણમાં high ંચું છે, જે સંપર્કકારના લાંબા ગાળાના સ્થિર કામગીરીને સુનિશ્ચિત કરે છે.

સ્થાપન અને જાળવણી

ઇન્સ્ટોલેશન: સીજેએક્સ 2 પ્રકાર એસી સંપર્કો બે સ્ક્રૂ અથવા 35 મીમી (અથવા 75 મીમી) માર્ગદર્શિકા રેલથી માઉન્ટ કરી શકાય છે, જે અનુકૂળ અને ઝડપી છે. ઇન્સ્ટોલેશનની શરતોનું પાલન સુનિશ્ચિત કરવા માટે ઇન્સ્ટોલેશન પહેલાં સંબંધિત તકનીકી ડેટાની તપાસ કરવી જોઈએ.

જાળવણી: ઉપયોગ દરમિયાન ઉત્પાદનના તમામ ભાગોની નિયમિત તપાસ કરવી જોઈએ, જરૂરી છે કે જંગમ ભાગો અટકી ન જાય અને ફાસ્ટનર્સ છૂટક ન હોય. જો કોઈ નુકસાન થાય છે, તો સંપર્કકારની સામાન્ય કામગીરીની ખાતરી કરવા માટે તેને સમયસર બદલવું જોઈએ.

CJX2 3P 25A AC Contactor
