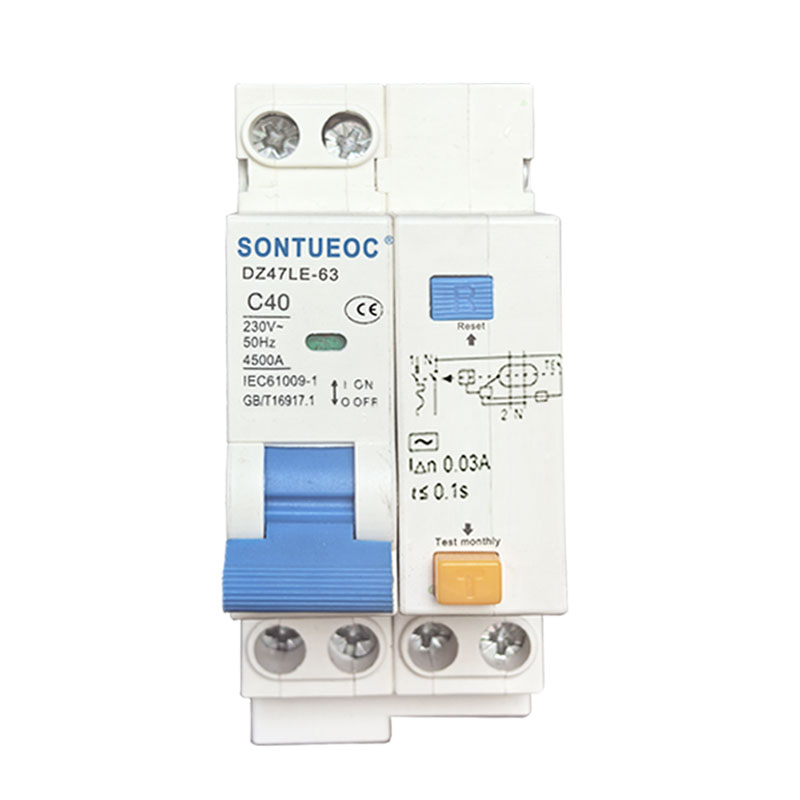

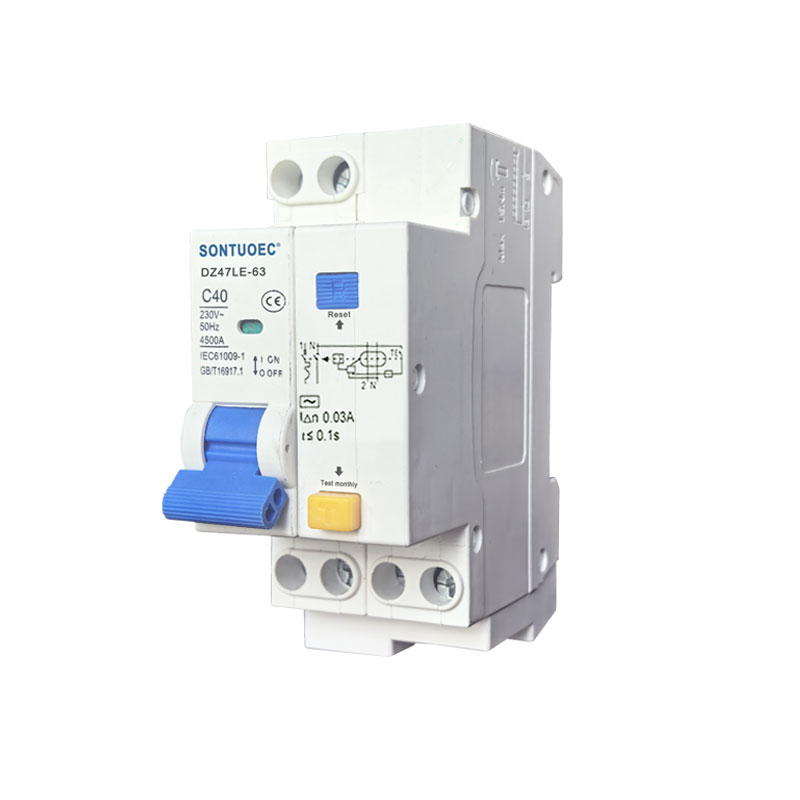

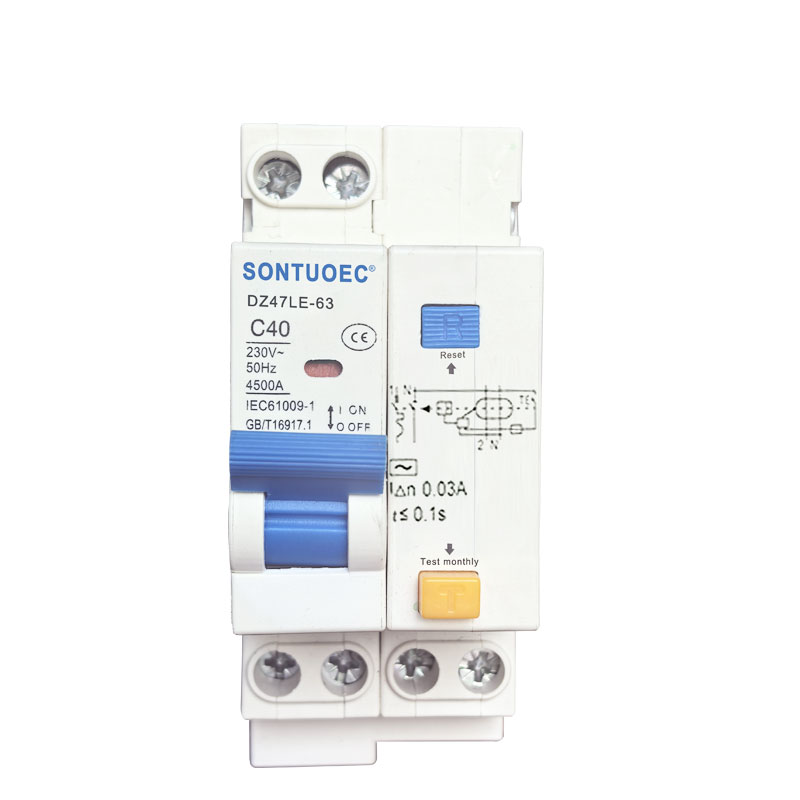

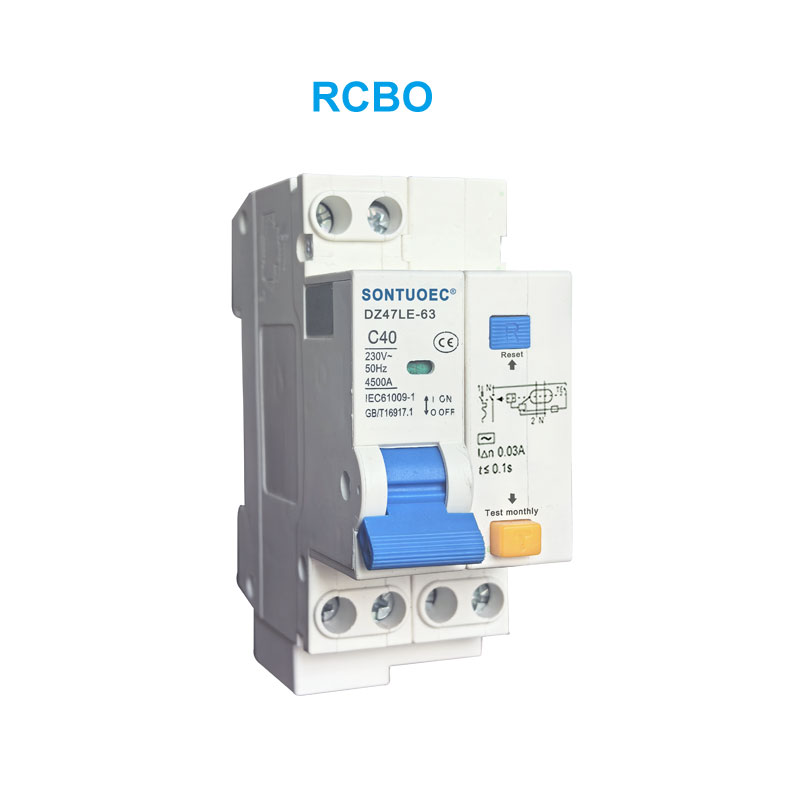

Dz47le-63 RCBO સિરીઝ લિકેજ વર્તમાન સર્કિટ બ્રેકર

SONTUOEC એ ચાઇનીઝ સપ્લાયર્સ/ઉત્પાદકોમાંનું એક છે જે વિવિધ નાના ઇલેક્ટ્રીકલના ઉત્પાદનમાં વિશેષતા ધરાવે છે. ઉપકરણો.DZ47LE એસી 50/60Hz રેટેડ વોલ્ટેજ 230V ની લાઇન પર લાગુ સિંગલ પોલ બે વાયર, 2 પોલ અથવા 400V 3 પોલ, 3 પોલ 4 વાયર માટે. 4 ધ્રુવ અને 63A સુધી વર્તમાન રેટ કરેલ. તે લાઇન અને મોટરને ઓવરલોડ અને શોર્ટ સર્કિટથી સુરક્ષિત કરી શકે છે તેનો ઉપયોગ અવારનવાર લાઇન કન્વર્ઝન અને અવારનવાર મોટર સ્ટાર્ટ માટે પણ થઈ શકે છે.તે IEC61 0 0 ધોરણો સાથે સુસંગત છે.

મોડલ:DZ47LE-63

પૂછપરછ મોકલો

ઉત્પાદન વર્ણન

ટેકનિકલ પરિમાણો:

રેટ કરેલ વોલ્ટેજ(V)	કેસ Inm(A)નું રેટ કરેલ વર્તમાન	ધ્રુવો	ન્યુટ્રા	રેટ કરેલ CurrentIn(A)	રેટેડ શોર્ટ સર્કિટ બ્રેકિંગ કેપેસિટી Icu(KA)		રેટ કરેલ વર્તમાન લિકેજ બ્રેકિંગ કરંટ	રેટેડ કરંટ નોટ બ્રેકિંગ કરંટ (mA)
રેટ કરેલ વોલ્ટેજ(V)	કેસ Inm(A)નું રેટ કરેલ વર્તમાન	ધ્રુવો	લીનલ	રેટ કરેલ CurrentIn(A)	બ્રેકિંગ કેપેસિટી Icu(KA)	COS	(mA))	રેટેડ કરંટ નોટ બ્રેકિંગ કરંટ (mA)
230	6-63	1	N	6,10,16,	6	0.7	30,50,	15,25,
230	6-63	2		20,25,32,	6	0.7	100,300	50,150 પર રાખવામાં આવી છે
400	6-63	3		40,50,63 છે	6	0.7
400	6-63	3	N		6	0.7
400	6-63	4			6	0.7
230	6-63	1	N		4.5	0.8
400	6-63	2			4.5	0.8
400	6-63	3			4.5	0.8
400	6-63	3	N		4.5	0.8
400	6-63	4			4.5	0.8

DZ47LE શેષ વર્તમાન ઓપરેટેડ સર્કિટ બ્રેકર ઓવર-કરન્ટ પ્રોટેક્શન (ઈલેક્ટ્રોનિક):

1. અરજી

કર્મચારી અને આગ રક્ષણ

ઓવરલોડ અને શોર્ટ-સર્કિટ સામે કેબલ અને લાઇન રક્ષણ

2. RCBO પસંદ કરવા માટેના સામાન્ય નિયમો:

a.રેટેડ શેષ ઓપરેટિંગ કરંટ

≤ 30 mA માં: સીધા સંપર્કના કિસ્સામાં વધારાની સુરક્ષા ≤300 mA માં: ગ્રાઉન્ડ ફોલ્ટ કરંટના કિસ્સામાં નિવારક અગ્નિ સંરક્ષણ

b.ટ્રીપીંગ વર્ગ

એસી ક્લાસ - સાઇનસૉઇડલ, વૈકલ્પિક પ્રવાહો માટે ટ્રિપિંગ સુનિશ્ચિત કરવામાં આવે છે, પછી ભલે તે ઝડપથી લાગુ કરવામાં આવે અથવા ધીમે ધીમે વધે.

c. ટ્રિપિંગ વળાંક

C વળાંક (5-10 In) ઓવરલોડ અને શોર્ટ-સર્કિટ સામે સર્કિટનું રક્ષણ અને નિયંત્રણ; નીચા ઇનરશ પ્રવાહ સાથે પ્રતિકારક અને પ્રેરક ભાર માટે રક્ષણ.

ડી વળાંક (10-14 માં) ઓવરલોડ અને શોર્ટ-સર્કિટ સામે સર્કિટનું રક્ષણ અને નિયંત્રણ; સર્કિટ ક્લોઝિંગ (LV/LV ટ્રાન્સફોર્મર્સ, બ્રેકડાઉન લેમ્પ્સ) પર ઉચ્ચ ઇનરશ કરંટ સાથે લોડ સપ્લાય કરતા સર્કિટ માટે રક્ષણ.
