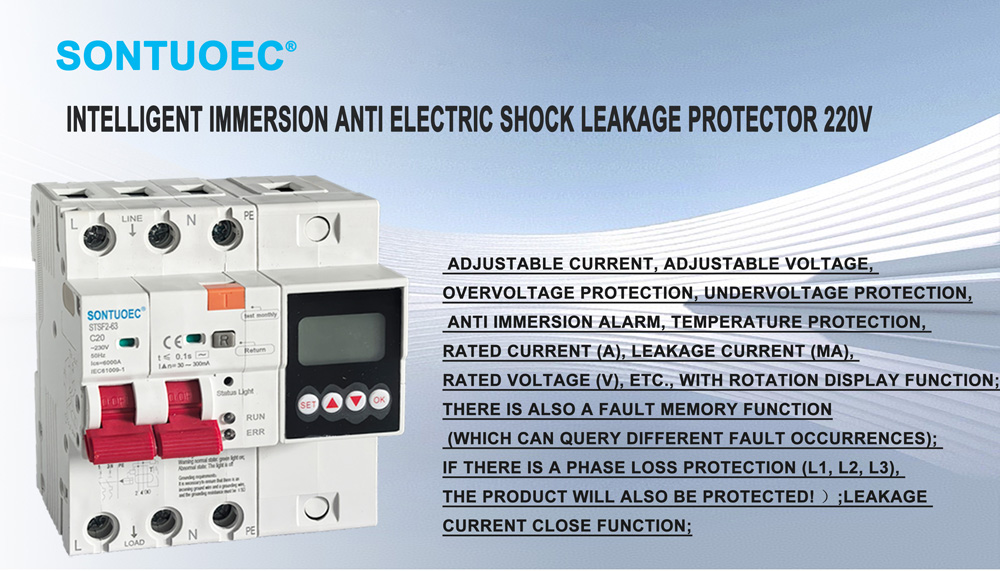

બુદ્ધિશાળી નિમજ્જન વિરોધી ઇલેક્ટ્રિક શોક લિકેજ પ્રોટેક્ટર 220V એર સર્કિટ બ્રેકર

STSF2-63/100 100A 2p 4p મલ્ટિફંક્શનલ RCBO એ AC 50/60Hz માટે યોગ્ય છે, જે 230V-400V ના વોલ્ટેજ અને 100A ના રેટેડ કરંટ સાથેના સર્કિટમાં રેટ કરવામાં આવે છે, જ્યારે એપરસન વીજ કરંટ લાગે અથવા પાવર ગ્રીડ લીક થાય. જ્યારે લીકેજ, ઓવરવોલ્ટેજ અને અંડરવોલ્ટેજ સેટ મૂલ્યો સુધી પહોંચે છે, ત્યારે શેષ વર્તમાન સર્કિટ બ્રેકર ખૂબ જ ટૂંકા ગાળામાં ઝડપથી વીજ પુરવઠો કાપી શકે છે. જ્યારે અવશેષ વર્તમાન સર્કિટ બ્રેકરનું મોનિટરિંગ તાપમાન સેટ મૂલ્ય સુધી પહોંચે છે, ત્યારે મોનિટરિંગ ગ્રાઉન્ડ વાયર જોડાયેલ નથી. જ્યારે કનેક્ટેડ હોય, ત્યારે ઉત્પાદન કર્મચારીઓ અને વિદ્યુત ઉપકરણોની સુરક્ષાને સુરક્ષિત રાખવા માટે એલાર્મ ધ્વનિ ઉત્સર્જન કરે છે અને ટાળી શકે છે પાવર ગ્રીડમાં ઓવરવોલ્ટેજને કારણે સાધનોને થતા નુકસાનને અટકાવો. ઓવરલોડ, શોર્ટ સર્કિટ, લિકેજ, ઓવરવોલ્ટેજ અંડરવોલ્ટેજ અને વધુ તાપમાન સંરક્ષણ કાર્યોનો ઉપયોગ સામાન્ય સંજોગોમાં વિદ્યુત ઉપકરણોને તૂટક તૂટક ચાલુ અને બંધ કરવા માટે પણ થઈ શકે છે. લાઇટિંગ સર્કિટ, ખાસ કરીને ઔદ્યોગિક અને વ્યાપારી લાઇટિંગ વિતરણ પ્રણાલીઓ માટે યોગ્ય. ઉત્પાદનમાં નાનું વોલ્યુમ, કોમ્પેક્ટ માળખું અને અન્ય સમાન ઉત્પાદનો કરતાં વધુ સારી કિંમત-અસરકારકતા છે. તે એક સુંદર દેખાવ ધરાવે છે, ઉચ્ચ બ્રેકિંગ ક્ષમતા તેને ઘરગથ્થુ વીજ વિતરણ માટે સારી પસંદગી બનાવે છે. આ ઉત્પાદન GB/T 16917.1 અને IEC 61009-1 ધોરણોનું પાલન કરે છે અને CE પ્રમાણપત્ર મેળવ્યું છે.

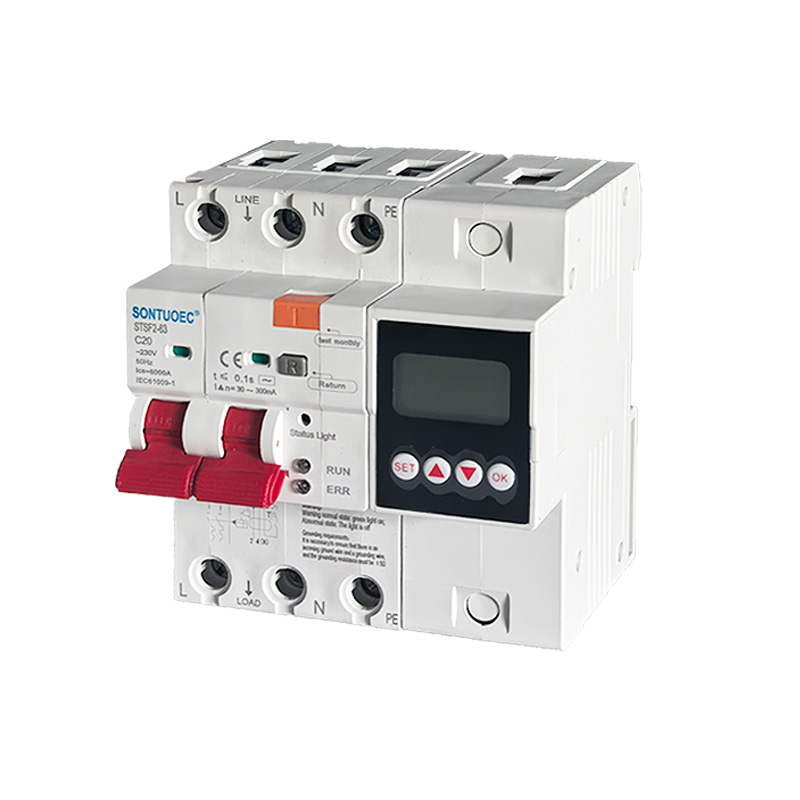

મોડલ:STFS2-63

પૂછપરછ મોકલો

ઉત્પાદન વર્ણન

વિશિષ્ટતાઓ:

વિદ્યુત લક્ષણો	ધોરણ	એકમ	IEC/EN 61009-1
	મોડ		ઇલેક્ટ્રોનિક પ્રકાર
	પ્રકાર (પૃથ્વી લિકેજનું તરંગ સ્વરૂપ અનુભવાય છે)		એસી
	થર્મો-ચુંબકીય પ્રકાશન લાક્ષણિકતા		બી, સી, ડી
	રેટ કરેલ વર્તમાન ln	A	6-100A(6,10,16,20,25,32,40,63; 80,100A) એડજસ્ટેબલ
	ધ્રુવો	P	1P+N, 3P+N
	રેટ કરેલ વોલ્ટેજ Ue	V	AC 230, 400 (એડજસ્ટેબલ)
	રેટ કરેલ સંવેદનશીલતા I△n	A	30-300mA(30,100,300mA) એડજસ્ટેબલ
	રેસીડ્યુલ મેકિંગ અને બ્રેકિંગ કેપેસિટી l△m	A	500
	રેટ કરેલ શોર્ટ-સર્કિટ ક્ષમતા Icn	A	6000
	I હેઠળ વિરામ સમય△n	S	≤0.1
	રેટ કરેલ આવર્તન	હર્ટ્ઝ	50/60
	વોલ્ટેજ સાથે રેટ કરેલ આવેગ(1.2/50)Uimp	V	4000
	1 મિનિટ માટે ind.Freq પર ડાઇલેક્ટ્રિક ટેસ્ટ વોલ્ટેજ	kV	2
	ઇન્સ્યુલેશન વોલ્ટેજ Ui	V	250
	પ્રદૂષણ ડિગ્રી		2
ઓથેr	ઓવર/અંડર વોલ્ટેજ રક્ષણ;	અને	તાપમાન સંરક્ષણ ; ફાયર-અલ્વાર્મ અને અન્ય
યાંત્રિક લક્ષણો	વિદ્યુત જીવન		4000
	યાંત્રિક જીવન		10000
	ફોલ્ટ વર્તમાન સૂચક		હા
	રક્ષણ ડિગ્રી		IP20
	આસપાસનું તાપમાન	ºC	-5~+40(ખાસ એપ્લિકેશનનો સંદર્ભ લો
	(દૈનિક સરેરાશ≤35ºC સાથે)	ºC	તાપમાન વળતર સુધારણા)
	સંગ્રહ તાપમાન	ºC	-25~+70
સ્થાપન	ટર્મિનલ કનેક્શન પ્રકાર		કેબલ/પીન-ટાઈપ બસબાર/યુ-ટાઈપ બસબાર

	ટર્મિનલ કદ કેબલ માટે ટોચ/નીચે	મીમી2	25
	ટર્મિનલ કદ કેબલ માટે ટોચ/નીચે	AWG	18-5
	બસબાર માટે ટર્મિનલ સાઈઝ ટોપ/બોટમ	મીમી2	25
	બસબાર માટે ટર્મિનલ સાઈઝ ટોપ/બોટમ	AWG	18-3
	માઉન્ટ કરવાનું		ઝડપી ક્લિપ ઉપકરણ દ્વારા DIN રેલ EN 60715(35mm) પર
	જોડાણ		ઉપરથી

આસપાસનું હવાનું તાપમાન:

1. આજુબાજુનું હવાનું તાપમાન -5 1C કરતાં ઓછું હોવું જોઈએ નહીં, +40 C કરતાં વધુ નહીં અને દૈનિક સરેરાશ મૂલ્ય +35 C કરતાં વધુ ન હોવું જોઈએ.

2. ઉંચાઈ: સ્થાપન સ્થળની ઊંચાઈ 2000m થી વધુ ન હોવી જોઈએ.

3.વાતાવરણની સ્થિતિ

હવા સ્વચ્છ છે, અને +40'C ના મહત્તમ તાપમાને, હવાની સંબંધિત ભેજ 50% થી વધુ નથી. નીચા તાપમાને ઉચ્ચ સંબંધિત ભેજને મંજૂરી છે, જેમ કે +20 સે.

સંબંધિત ભેજ 90% થી વધુ ન હોવો જોઈએ. તાપમાનના ફેરફારોને કારણે પ્રસંગોપાત મધ્યમ ઘનીકરણને કારણે, યોગ્ય પગલાં લેવા પર ધ્યાન આપવું જોઈએ.

4. ઇન્સ્ટોલેશન કેટેગરી ઇન્સ્ટોલેશન કેટેગરીઝ lI અને III છે

વર્તમાન અને ધ્રુવોની સંખ્યા

100A: આ સૂચવે છે કે RCBO 100 amps પર રેટ કરેલું છે. વર્તમાન રેટિંગ એ વર્તમાનનું મહત્તમ મૂલ્ય છે જેને સર્કિટ બ્રેકર ઓવરહિટીંગ અથવા નુકસાન પહોંચાડ્યા વિના સતત વહન કરી શકે છે.

2p, 4p: અહીં "p" ધ્રુવોની સંખ્યા માટે વપરાય છે, એટલે કે, સર્કિટ તબક્કાઓની સંખ્યા કે જેમાં સર્કિટ બ્રેકરને કનેક્ટ કરી શકાય છે. 2p નો અર્થ એ છે કે સર્કિટ બ્રેકર બે સર્કિટ તબક્કાઓ (સામાન્ય રીતે ફાયર અને ઝીરો) સાથે જોડાયેલ હોઈ શકે છે, જ્યારે 4p નો અર્થ છે કે તે ચાર સર્કિટ તબક્કાઓ (સામાન્ય રીતે ત્રણ-તબક્કા ફાયર અને ઝીરો) સાથે જોડાયેલ હોઈ શકે છે.

મલ્ટિફંક્શનલ

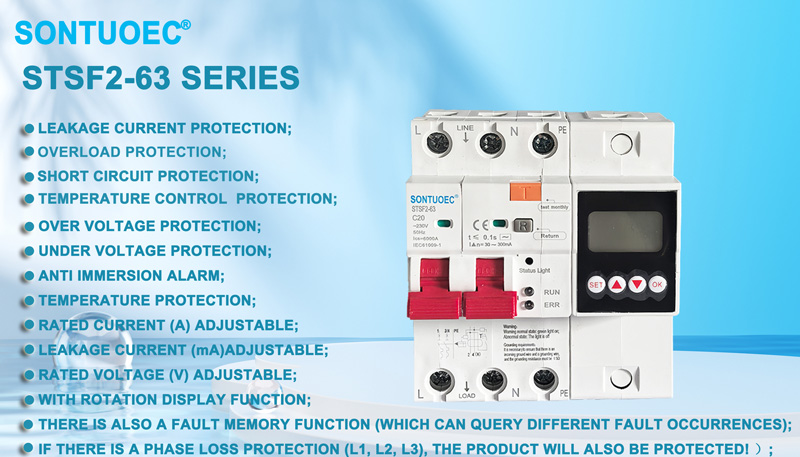

મલ્ટિફંક્શનલ સૂચવે છે કે આ 100A 2p 4p મલ્ટિફંક્શનલ RCBO વિવિધ પ્રકારના સંરક્ષણ કાર્યોથી સજ્જ છે. મૂળભૂત ઓવરલોડ અને શોર્ટ-સર્કિટ પ્રોટેક્શન ઉપરાંત, તે લિકેજ પ્રોટેક્શન, અંડરવોલ્ટેજ પ્રોટેક્શન, ઓવરવોલ્ટેજ પ્રોટેક્શન વગેરે પણ પ્રદાન કરી શકે છે. તાપમાન સુરક્ષા，વોટર ઇન્ગ્રેસ એલાર્મ，એડજસ્ટેબલ કરંટ અને વોલ્ટેજ.આ સંરક્ષણો RCBOને સર્કિટ અને સાધનો માટે વધુ વ્યાપક સુરક્ષા પ્રદાન કરવાની મંજૂરી આપે છે.

ચેતવણી!

ચેતવણી સામાન્ય સ્થિતિ: લીલી લાઇટ ચાલુ;

અસામાન્ય સ્થિતિ: લાઇટ બંધ છે

ગ્રાઉન્ડિંગ આવશ્યકતાઓ:

ઇનકમિંગ ગ્રાઉન્ડ વાયર અને ગ્રાઉન્ડિંગ વાયર છે તેની ખાતરી કરવી જરૂરી છે અને ગ્રાઉન્ડિંગ પ્રતિકાર s 5Q હોવો જોઈએ!

એપ્લિકેશન દૃશ્ય

RCBO પાસે વિવિધ પ્રકારના રક્ષણાત્મક કાર્યો હોવાથી, તેનો ઉપયોગ ઘણીવાર એવા સર્કિટમાં થાય છે કે જેને વ્યક્તિગત સલામતીની જરૂર હોય છે, જેમ કે લાઇટિંગ માટે ઇલેક્ટ્રિકલ સર્કિટ, નબળી શક્તિ અને ઘરો અને જાહેર સ્થળોએ ઇલેક્ટ્રિકલ ઉપકરણો. આ સ્થાનો ઘણીવાર પાણી અને ભેજ દ્વારા વર્ગીકૃત થયેલ છે, જે સરળતાથી લિકેજ અકસ્માતોનું કારણ બની શકે છે. આ ઉપરાંત, RCBO નો ઉપયોગ ઔદ્યોગિક વિદ્યુત પ્રણાલીઓમાં પણ થઈ શકે છે જ્યાં માનવ સુરક્ષા પૂર્વશરત છે, જેમ કે પેરિફેરલ લાઇટ કંટ્રોલ સર્કિટ, રડાર સિસ્ટમ્સ અને ભૂસ્તરશાસ્ત્રીય સંશોધન સાધનો.
