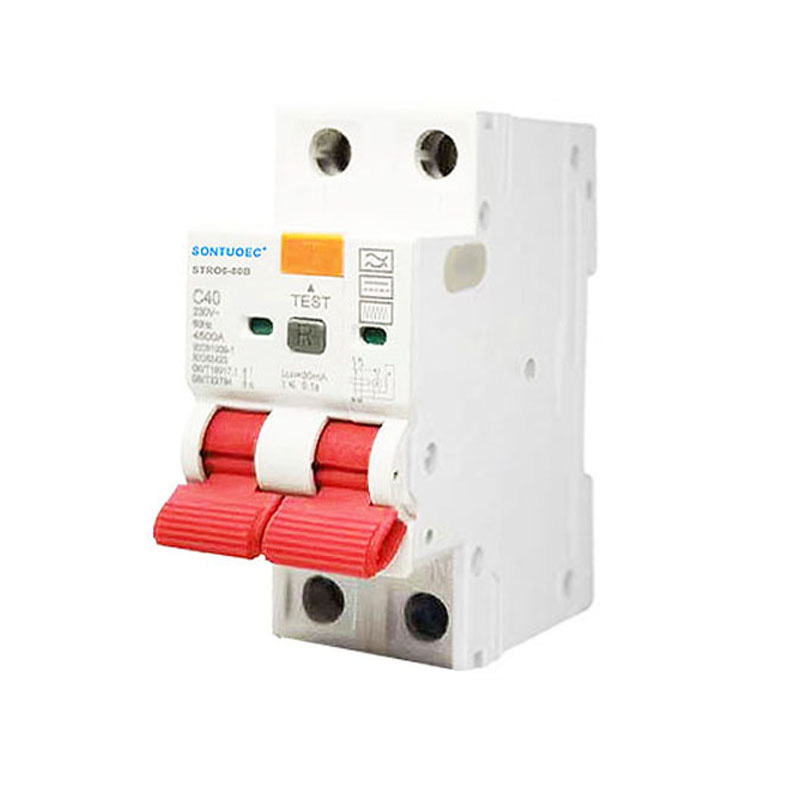

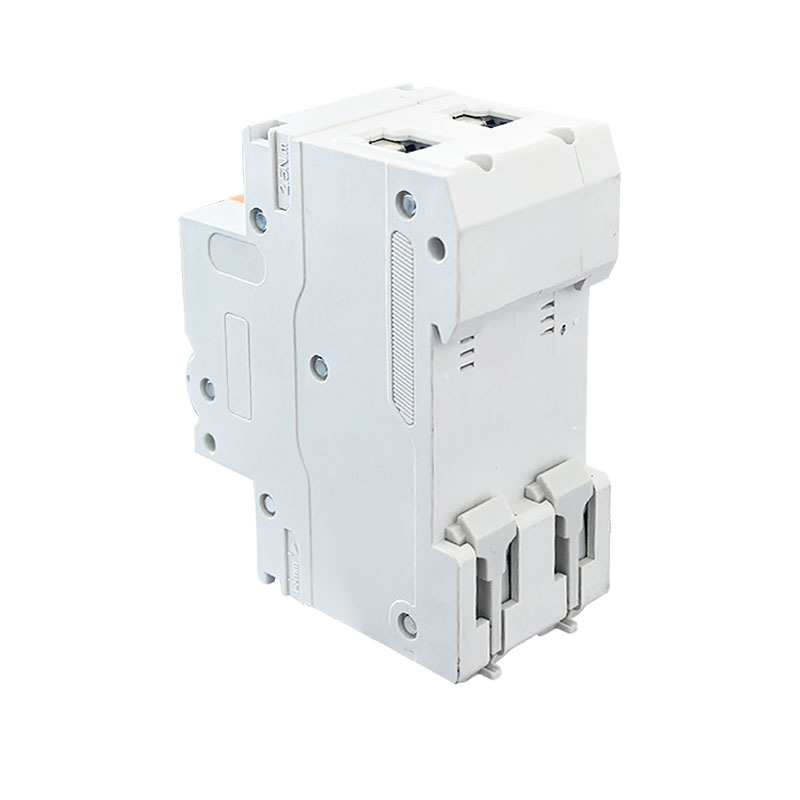

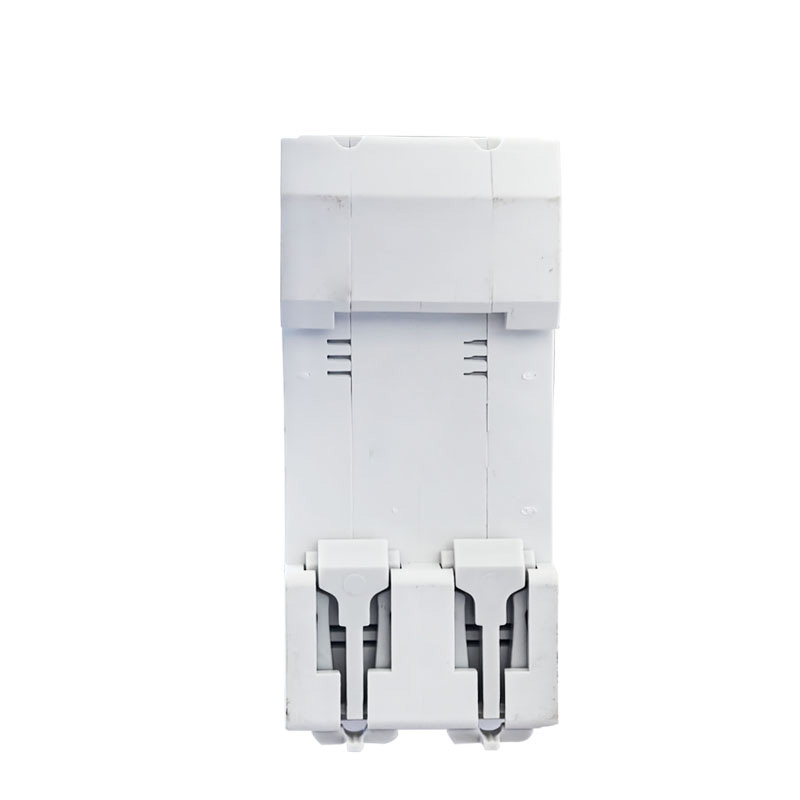

આરસીબીઓ બી મોડેલ 2 પી 4 પી અવશેષ વર્તમાન સર્કિટ બ્રેકર

સોન્ટુઓક એ ચાઇનીઝ સપ્લાયર્સ/ ઉત્પાદકોમાંના એક છે આરસીબીઓ બી મોડેલ 2 પી 4 પી અવશેષ વર્તમાન સર્કિટ બ્રેકર મોડેલ પ્રકાર એ પર કામ કરવામાં આવે છે અને આ ઉપરાંત સરળ ડીસી અવશેષ પ્રવાહો, અવશેષ ડીસી પ્રવાહો જે સર્કિટ્સ અને ઉચ્ચ આવર્તન એસી અવશેષ પ્રવાહોને સુધારવાથી પરિણમી શકે છે. તે ત્રણ તબક્કાના નેટવર્ક પરની અનિશ્ચિત દોષ વર્તમાનની ઘટનામાં રક્ષણ આપે છે. તેનો ઉપયોગ સામાન્ય રીતે રિચાર્જિંગ સ્ટેશન, તબીબી ઉપકરણો અને ઉપકરણો, નિયંત્રકો અને ચલ સ્પીડ ડ્રાઇવ્સ, બેટર ચાર્જ અને ઇન્વર્ટર (ડીસી) ... આઇસી/EN61009-1 અને IEC/EN62423 ધોરણ સાથે STRO6-80B કોમ્પીસના ક્ષેત્રમાં થાય છે.

મોડલ:STRO6-80B

પૂછપરછ મોકલો

ઉત્પાદન વર્ણન

સ્પષ્ટીકરણો:

વિદ્યુત લક્ષણ	માનક		આઇઇસી/61009-1; અને આઇઇસી/EN62423
	પ્રકાર (પૃથ્વીના લિકેજનું તરંગ સ્વરૂપ સંવેદના)		બી (ઇલેક્ટ્રોનિક પ્રકાર)
	વર્તમાન રેટ કરેલ	A	6,10,16,20,25,32,40,63,80A

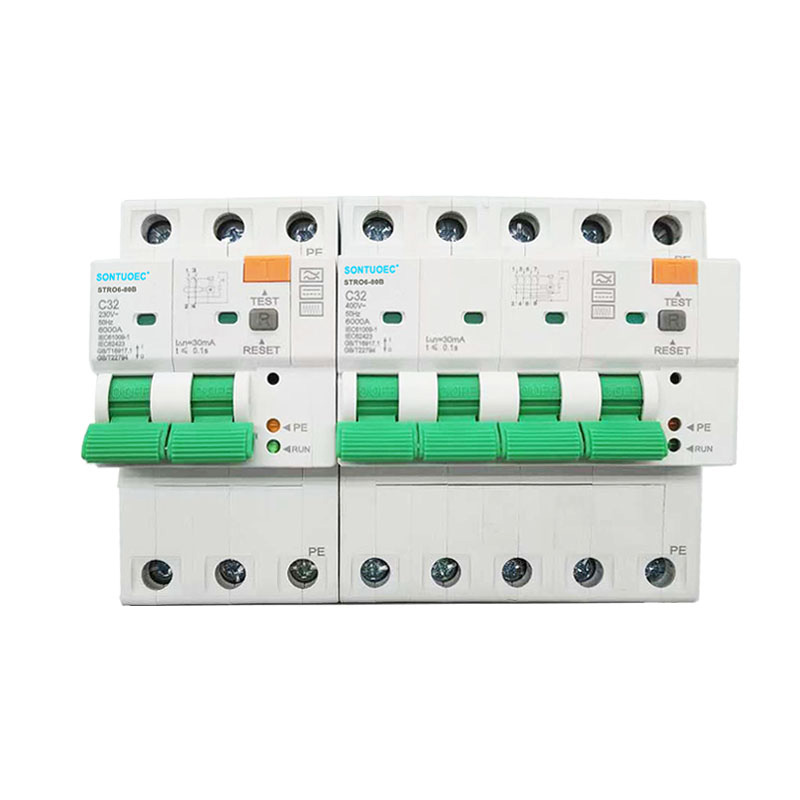

	ધ્રુવો	P	1 પી+એન, 3 પી+એન
	રેટ કરેલ વોલ્ટેજ UE	V	આઈપી+એન: 230/220V; 3 પી+એન: 400/415 વી
	રેટેડ સંવેદનશીલતા હું એન	A	0.03,0.1,0.3
	ઇન્સ્યુલેશન વોલ્ટેજ UI	V	500
	રેટેડ અવશેષ નિર્માણ અને	A	500 (ઇન = 25 એ/40 એ)
	તોડવાની ક્ષમતા હું એમ	A	630 (ઇન = 63 એ)
	શોર્ટ સર્કિટ વર્તમાન I સી	A	10000
	એસ.સી.પી.ડી. ફ્યુઝ	A	10000
	હું એન હેઠળ સમય વિરામ	s	.1.1
	રેટેડ આવર્તન	હર્ટ્ઝ	50
	રેટેડ આવેગ વોલ્ટેજનો સામનો કરે છે (1.2/5.0) uimp	V	4000
મિકેનિકેઇ લક્ષણ	ઇન્ડ પર ડાઇલેક્ટ્રિક પરીક્ષણ વોલ્ટેજ. ફ્રેડ. 1 મિનિટ માટે	કે.વી.	2.5
	પ્રદૂષણ ડિગ્રી		2
	વિદ્યુત જીવન		2000
	મિકેનિકેઇ આઇફ		10000
	દોષ વર્તમાન સૂચક		હા
	સંરક્ષણ પદ		ટ ip૦)
	આજુબાજુનું તાપમાન (દૈનિક સરેરાશ 35 સાથે)	º સે	-40 ~+55ºC
	સંગ્રહ -તાપમાન	º સે	-40 ~+70ºC

આરસીબીઓ સ્ટ્રો 6-80 બી નીચે મુજબ ઘણા મુખ્ય કાર્યો છે

ઓવરલોડ પ્રોટેક્શન: જ્યારે સર્કિટમાં વર્તમાન STRO6-80B RCBO ના રેટ કરેલા મૂલ્ય કરતાં વધી જાય છે, ત્યારે સર્કિટ અને ઉપકરણોને ઓવરહિટીંગથી બચાવવા માટે તે આપમેળે સર્કિટને કાપી નાખશે, આમ આગ અને નુકસાનને ટાળશે.

શોર્ટ સર્કિટ પ્રોટેક્શન: જ્યારે સર્કિટમાં શોર્ટ સર્કિટ થાય છે, ત્યારે STRO6-80B RCBO સર્કિટ અને સાધનોને ગંભીર નુકસાન પહોંચાડતા શોર્ટ સર્કિટ વર્તમાનને અટકાવવા માટે સર્કિટને ઝડપથી કાપી નાખશે.

લિકેજ પ્રોટેક્શન: સ્ટ્રો 6-80 બી આરસીબીઓ એક સર્કિટમાં અવશેષ વર્તમાન (એટલે કે, લિકેજ વર્તમાન) શોધવા માટે સક્ષમ છે. જ્યારે અવશેષ પ્રવાહ સેટ થ્રેશોલ્ડ કરતાં વધી જાય છે, ત્યારે આરસીબીઓ બી મોડેલ 2 પી 4 પી અવશેષ વર્તમાન સર્કિટ બ્રેકર ઇલેક્ટ્રોક્યુશન અકસ્માતો અને વિદ્યુત આગને રોકવા માટે ખૂબ જ ટૂંકા ગાળામાં સર્કિટ કાપી નાખશે.

STRO6-80B RCBO ના સંચાલનનો સિદ્ધાંત

સ્ટ્રો 6-80 બી આરસીબીઓમાં આંતરિક થર્મલ મેગ્નેટિક ટ્રિપ ડિટેક્ટર (ઓવરલોડ અને શોર્ટ સર્કિટ પ્રોટેક્શન માટે) અને અવશેષ વર્તમાન ડિટેક્ટર (લિકેજ સંરક્ષણ માટે) હોય છે. જ્યારે સર્કિટમાં વર્તમાન અથવા અવશેષ પ્રવાહ અસામાન્ય હોય, ત્યારે અનુરૂપ સ્ટ્રાઈકર સ્ટ્રો 6-80 બી આરસીબીઓની ટ્રિપિંગ મિકેનિઝમને ટ્રિગર કરે છે, જેનાથી તે ઝડપથી સર્કિટને કાપી નાખે છે.

1. થર્મલ મેગ્નેટિક ટ્રિપર: જ્યારે તે ટ્રિપિંગને ટ્રિગર કરવા માટે કંડક્ટર દ્વારા પસાર થાય છે ત્યારે તે ઉત્પન્ન થતી ગરમી અને ચુંબકીય ક્ષેત્રનો ઉપયોગ કરે છે. જ્યારે વર્તમાન ખૂબ વધારે હોય, ત્યારે કંડક્ટર ગરમ થાય છે અને ચુંબકીય ક્ષેત્ર ઉત્પન્ન કરે છે, જેના કારણે થર્મલ મેગ્નેટિક સ્ટ્રાઈકરની અંદરના બાયમેટલને વળાંક આવે છે અથવા આયર્ન કોરને આકર્ષિત કરવા માટે ચુંબક થાય છે, આમ ટ્રિપિંગ મિકેનિઝમને ટ્રિગર કરે છે.

2. રીસીડ્યુઅલ વર્તમાન ડિટેક્ટર: તે સર્કિટમાં અવશેષ પ્રવાહને શોધવા માટે શૂન્ય સિક્વેન્સ વર્તમાન ટ્રાન્સફોર્મરનો ઉપયોગ કરે છે. જ્યારે અવશેષ પ્રવાહ સેટ થ્રેશોલ્ડ કરતાં વધી જાય છે, ત્યારે અવશેષ વર્તમાન ડિટેક્ટર સર્કિટને કાપવા માટે ટ્રિપિંગ મિકેનિઝમને સિગ્નલ મોકલશે.

સ્ટ્રો 6-80 બી આરસીબીઓની સુવિધાઓ

મલ્ટિ-ફંક્શનલ એકીકરણ: સ્ટ્રો 6-80 બી આરસીબીઓ ઇલેક્ટ્રિકલ સિસ્ટમોની ડિઝાઇન અને ઇન્સ્ટોલેશનને સરળ બનાવે છે, ઓવરલોડ, શોર્ટ-સર્કિટ અને લિકેજ પ્રોટેક્શન ફંક્શન્સને એકીકૃત કરે છે.

ઉચ્ચ સંવેદનશીલતા: સ્ટ્રો 6-80 બી આરસીબીઓ વિશ્વસનીય સુરક્ષા પૂરી પાડતા, સર્કિટમાં અસામાન્ય અને અવશેષ પ્રવાહોને ઝડપથી શોધી અને કાપી શકે છે.

ઇન્સ્ટોલ કરવા અને જાળવવા માટે સરળ: સ્ટ્રો 6-80 બી આરસીબીઓ સામાન્ય રીતે સરળ ઇન્સ્ટોલેશન અને જાળવણી માટે મોડ્યુલાઇઝ્ડ કરવામાં આવે છે.

ઉચ્ચ સલામતી: સ્ટ્રો 6-80 બી આરસીબીઓ ઇલેક્ટ્રિકલ સિસ્ટમ્સના સલામત કામગીરીને સુનિશ્ચિત કરવા માટે ઉચ્ચ સલામતી અને વિશ્વસનીયતા માટે સખત પરીક્ષણ અને પ્રમાણિત કરવામાં આવે છે.

સ્ટ્રો 6-80 બી આરસીબીઓ ના એપ્લિકેશન દૃશ્યો

સ્ટ્રો 6-80 બી આરસીબીઓનો ઉપયોગ નિવાસી, વ્યાપારી અને industrial દ્યોગિક ક્ષેત્રોમાં વિદ્યુત પ્રણાલીઓમાં વ્યાપકપણે થાય છે, ખાસ કરીને તે જેને એક સાથે ઓવરલોડ, શોર્ટ સર્કિટ અને પૃથ્વી લિકેજ સંરક્ષણની જરૂર હોય છે. તેઓ સામાન્ય રીતે ડિસ્ટ્રિબ્યુશન બ, ક્સ, સ્વીચબોર્ડ્સ અથવા નિયંત્રણ કેબિનેટ્સમાં સર્કિટ્સ અને ઉપકરણોને અસામાન્ય વર્તમાન અને વોલ્ટેજ દ્વારા થતા નુકસાનથી બચાવવા અને ઇલેક્ટ્રોક્યુશનને રોકવા માટે સ્થાપિત કરવામાં આવે છે.
