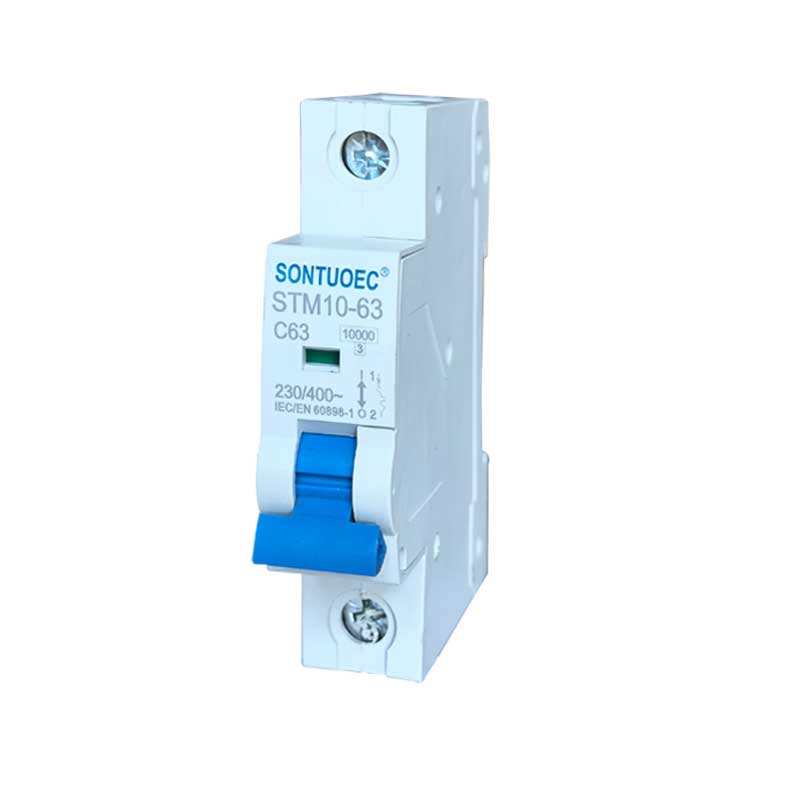

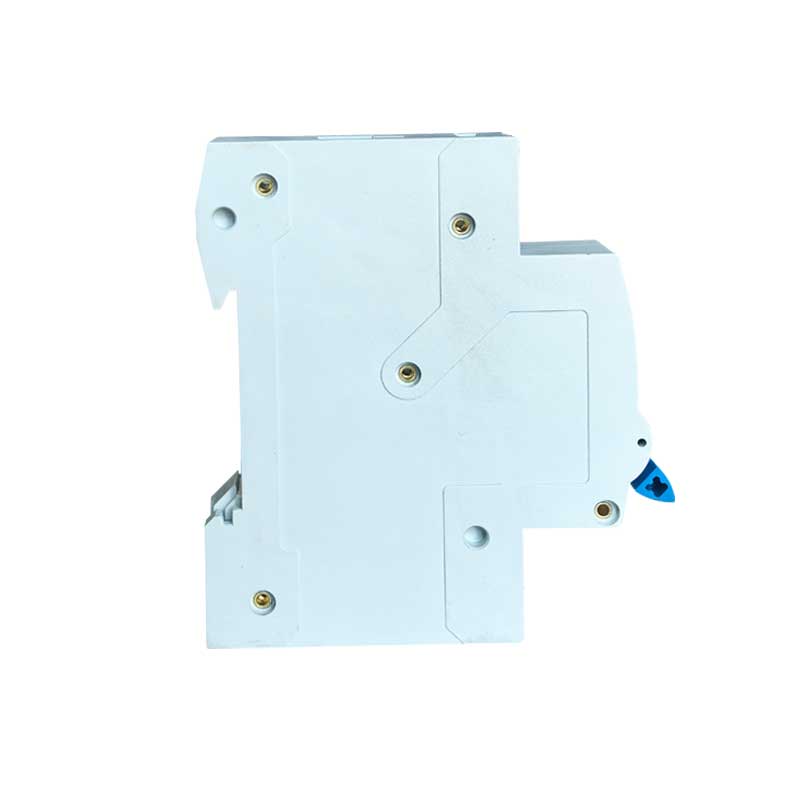

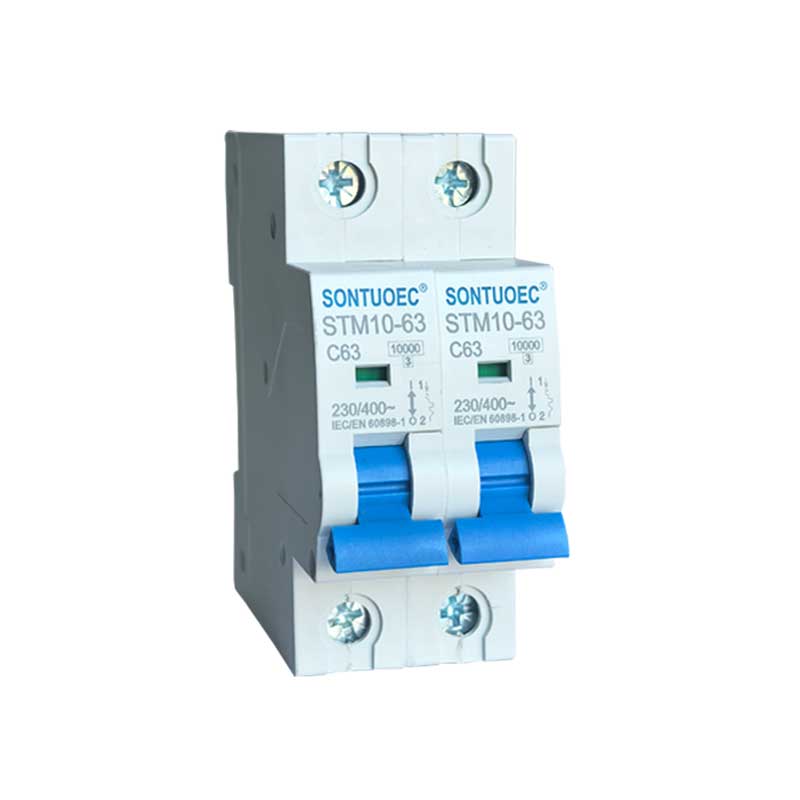

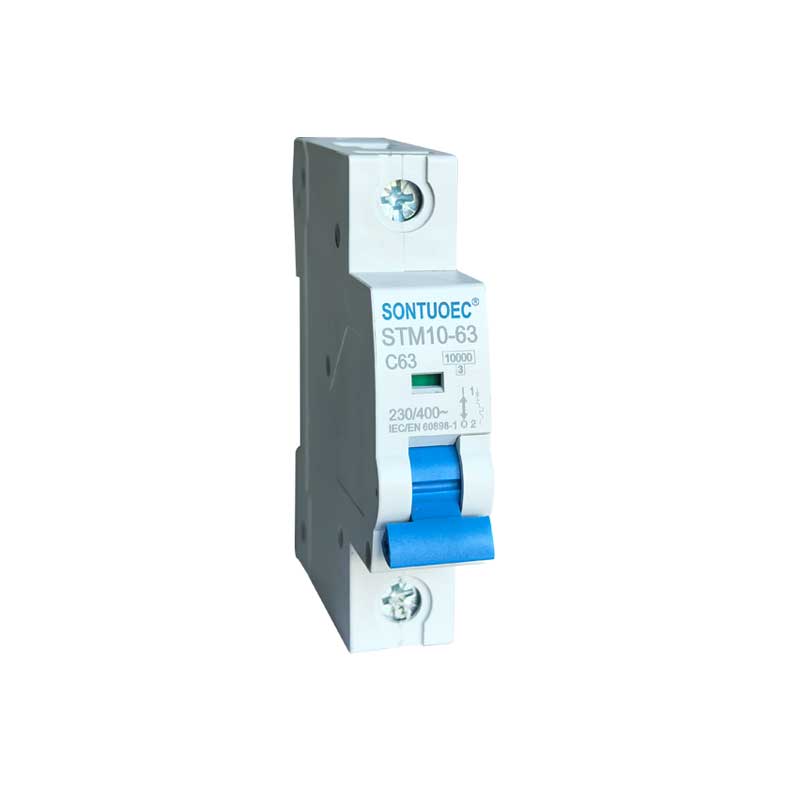

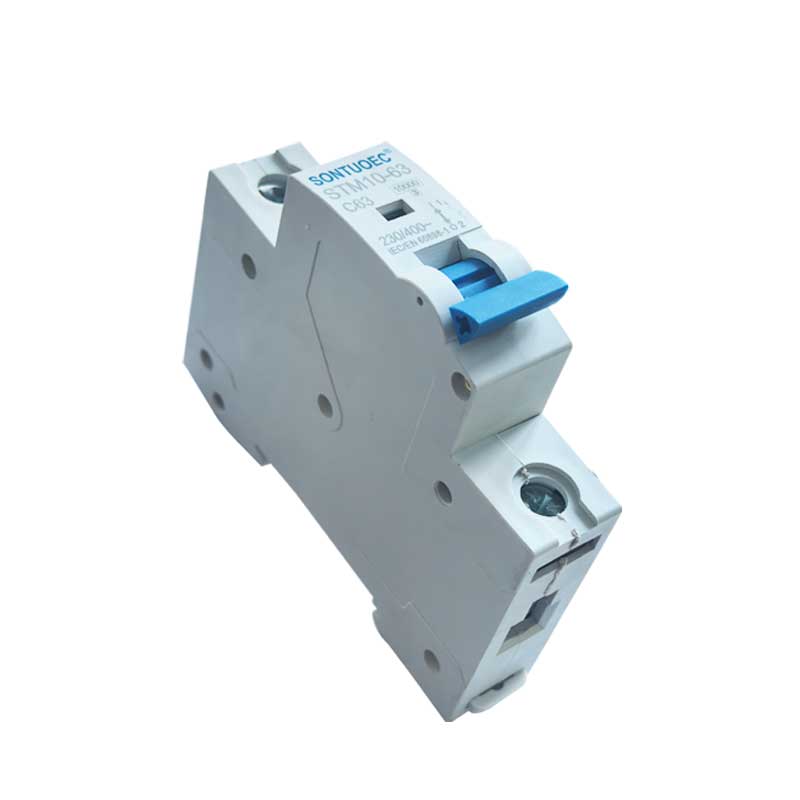

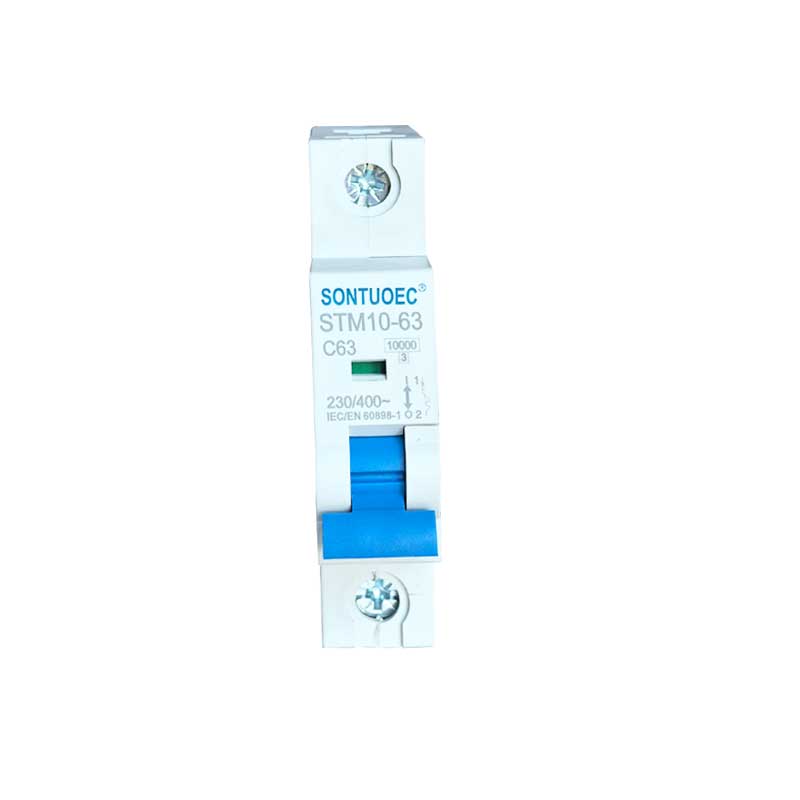

Sontuoec ફેક્ટરી ડાયરેક્ટ સેલ MCB Stm10-63 સિરીઝ 6ka લઘુચિત્ર સર્કિટ બ્રેકર

વિશિષ્ટતાઓ:

STM10-63 લઘુચિત્ર સર્કિટ બ્રેકરના મુખ્ય કાર્યો

1. ઓવરલોડ પ્રોટેક્શન: જ્યારે સર્કિટમાં વર્તમાન MCB ના રેટેડ મૂલ્ય કરતાં વધી જાય, ત્યારે STM10-63 લઘુચિત્ર સર્કિટ બ્રેકર સર્કિટ અને સાધનોને વધુ ગરમ થતાં અટકાવવા માટે ચોક્કસ સમયગાળાની અંદર સર્કિટને આપમેળે કાપી નાખશે.

2.શોર્ટ-સર્કિટ પ્રોટેક્શન: જ્યારે સર્કિટમાં શોર્ટ-સર્કિટ થાય છે, ત્યારે STM10-63 મિનિએચર સર્કિટ બ્રેકર સર્કિટ અને સાધનસામગ્રીને નુકસાન કરતા શોર્ટ-સર્કિટ પ્રવાહને રોકવા માટે તરત જ સર્કિટને કાપી નાખશે.

3.લીકેજ પ્રોટેક્શન (કેટલાક MCBsમાં આ કાર્ય હોય છે): લિકેજ પ્રોટેક્શનવાળા MCB માટે, જ્યારે સર્કિટમાં લીકેજ હોય, ત્યારે STM10-63 મિનિએચર સર્કિટ બ્રેકર વ્યક્તિગત સુરક્ષાને સુરક્ષિત રાખવા માટે ઝડપથી સર્કિટને કાપી નાખશે.

MCB ની કામગીરીનો સિદ્ધાંત

MCBsમાં સામાન્ય રીતે અંદર થર્મલ મેગ્નેટિક અથવા ઈલેક્ટ્રોનિક ટ્રિપ ડિટેક્ટર હોય છે, જેનો ઉપયોગ સર્કિટમાં વર્તમાનમાં થતા ફેરફારોને શોધવા માટે થાય છે. જ્યારે વિદ્યુતપ્રવાહ અસામાન્ય હોય છે, ત્યારે સ્ટ્રાઈકર MCBની ટ્રીપીંગ મિકેનિઝમને ટ્રિગર કરે છે, જેના કારણે STB1-63 લઘુચિત્ર સર્કિટ બ્રેકર ઝડપથી સર્કિટને કાપી નાખે છે.

1. થર્મલ મેગ્નેટિક સ્ટ્રાઈકર: તે ટ્રિપિંગને ટ્રિગર કરવા માટે જ્યારે વાહકમાંથી કરંટ પસાર થાય છે ત્યારે ઉત્પન્ન થતી ગરમીનો ઉપયોગ કરે છે. જ્યારે વર્તમાન ખૂબ મોટો હોય છે, ત્યારે કંડક્ટર ગરમ થાય છે, જેના કારણે થર્મલ મેગ્નેટિક સ્ટ્રાઈકરની અંદરના બાયમેટલને વળાંક આવે છે, આમ ટ્રિપિંગ મિકેનિઝમને ટ્રિગર કરે છે.

2.ઇલેક્ટ્રોનિક સ્ટ્રાઇકર: તે વર્તમાન ફેરફારોને શોધવા અને ટ્રિપિંગ મિકેનિઝમની ક્રિયાને નિયંત્રિત કરવા માટે ઇલેક્ટ્રોનિક ઘટકોનો ઉપયોગ કરે છે. જ્યારે અસામાન્ય પ્રવાહ જોવા મળે છે, ત્યારે ઇલેક્ટ્રોનિક સ્ટ્રાઈકર સર્કિટને કાપી નાખવા માટે ટ્રિપિંગ મિકેનિઝમને સિગ્નલ મોકલે છે.

MCB ના એપ્લિકેશન દૃશ્યો

MCB નો ઉપયોગ રહેણાંક, વ્યાપારી અને ઔદ્યોગિક વિસ્તારોમાં વિદ્યુત પ્રણાલીઓમાં સર્કિટ અને સાધનોને અસામાન્ય પ્રવાહોને કારણે થતા નુકસાનથી બચાવવા માટે વ્યાપકપણે થાય છે. તેઓ સામાન્ય રીતે ડિસ્ટ્રિબ્યુશન બોક્સ, સ્વીચબોર્ડ અથવા કંટ્રોલ કેબિનેટમાં સ્થાપિત થાય છે અને સર્કિટની મુખ્ય સ્વીચ અથવા શાખા સ્વીચ તરીકે ઉપયોગમાં લેવાય છે.

MCBs ની પસંદગી અને ઇન્સ્ટોલેશન

1.પસંદગી: MCBs પસંદ કરતી વખતે, તમારે સર્કિટનો રેટ કરેલ વર્તમાન, વોલ્ટેજ સ્તર, સંરક્ષણ લાક્ષણિકતાઓ અને લિકેજ રક્ષણ જરૂરી છે કે કેમ તે જેવા પરિબળોને ધ્યાનમાં લેવાની જરૂર છે. તે સુનિશ્ચિત કરવું પણ મહત્વપૂર્ણ છે કે પસંદ કરેલ STB1-63 લઘુચિત્ર સર્કિટ બ્રેકર સ્થાનિક વિદ્યુત સુરક્ષા ધોરણો અને નિયમોનું પાલન કરે છે.

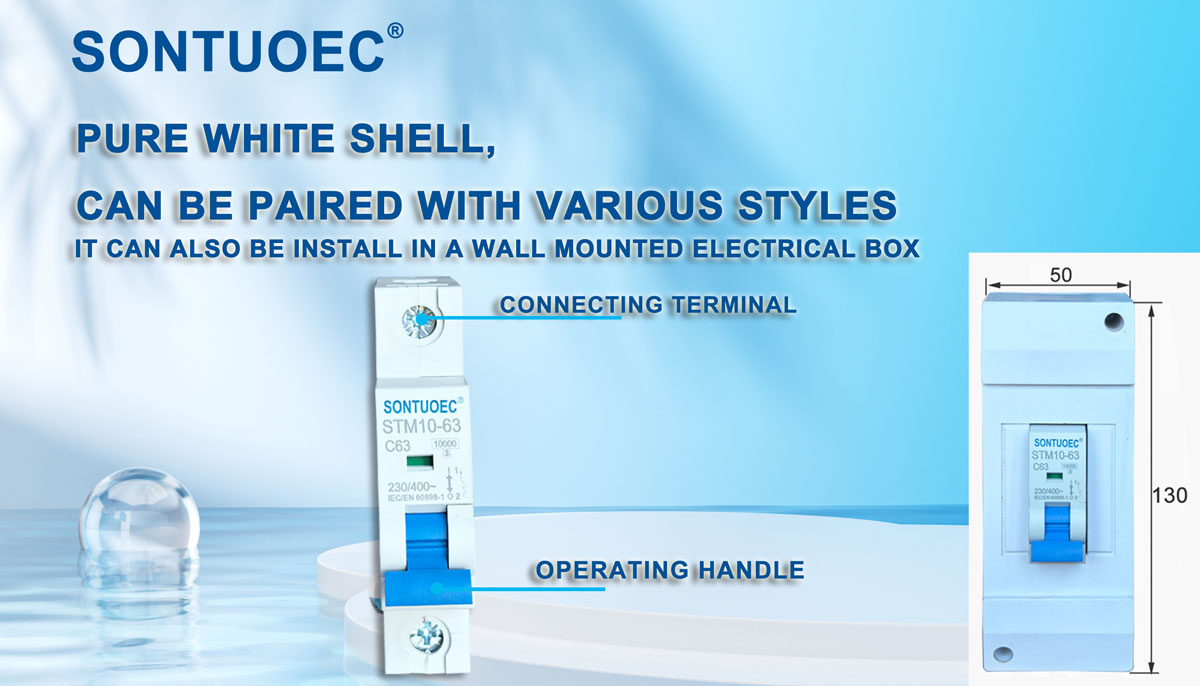

2.ઇન્સ્ટોલેશન: STB1-63 લઘુચિત્ર સર્કિટ બ્રેકર સૂકા, વેન્ટિલેટેડ વાતાવરણમાં કાટરોધક વાયુઓથી મુક્ત હોવું જોઈએ અને ખાતરી કરવી જોઈએ કે તે યોગ્ય અને સુરક્ષિત રીતે વાયર થયેલ છે. ઇન્સ્ટોલેશન દરમિયાન, સંબંધિત ઇલેક્ટ્રિકલ સલામતી નિયમો અને ઓપરેટિંગ પ્રક્રિયાઓનું અવલોકન કરવું જોઈએ.
