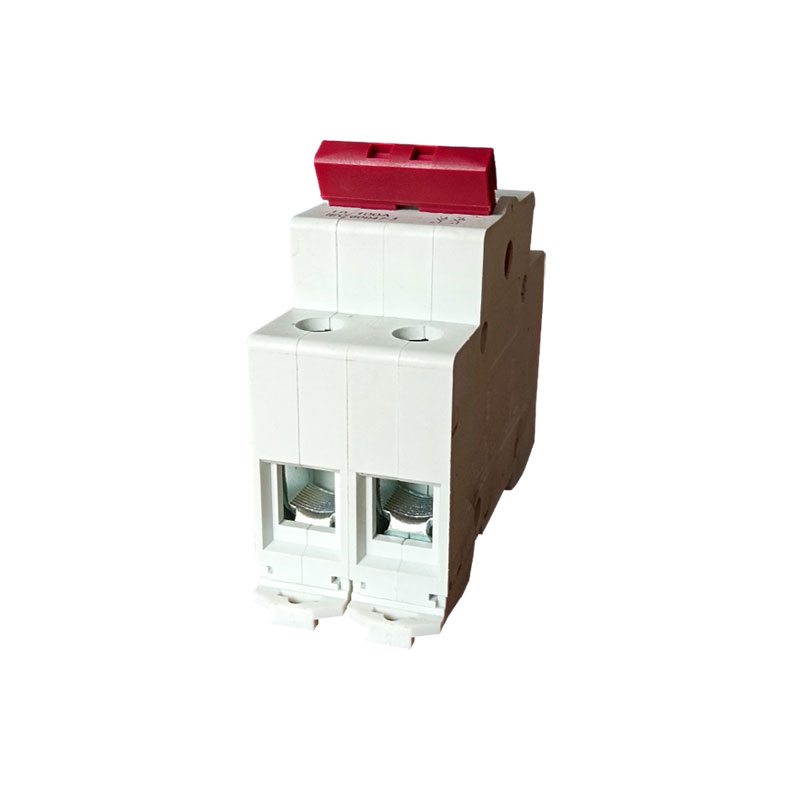

STIS-125 આઇસોલેટર સ્વીચ

એસટીઆઈએસ -125 આઇસોલેટર સ્વીચ ખાસ કરીને ઇલેક્ટ્રિકલ સિસ્ટમોમાં સર્કિટ્સને અલગ કરવા, વિભાગીય બનાવવા અથવા કનેક્ટ કરવા માટે વપરાય છે. તેમાં સામાન્ય રીતે લોડ કરંટ તોડવાની ક્ષમતા હોતી નથી, પરંતુ જ્યાં કોઈ ભાર અથવા બહુ ઓછો વર્તમાન નથી ત્યાં સલામત રીતે વિભાજન અને નજીકના સર્કિટ્સને બંધ કરી શકે છે. ડિસ્કનેક્ટ સ્વીચનું પ્રાથમિક કાર્ય એ છે કે જ્યારે વિદ્યુત ઉપકરણોની સેવા કરવામાં આવે છે અથવા નિરીક્ષણ કરવામાં આવે છે ત્યારે તે કર્મચારીઓ દ્વારા સુરક્ષિત રીતે be ક્સેસ કરી શકાય છે તેની ખાતરી કરવા માટે ડિસ્કનેક્શનનો દૃશ્યમાન બિંદુ પ્રદાન કરવાનું છે.

મોડલ:STIS-125

પૂછપરછ મોકલો

ઉત્પાદન વર્ણન

ઉત્પાદન -નામ	STIS-125 આઇસોલેટર સ્વીચ
ધ્રુજારી	1 પી 2 પી 3 પી 4 પી
રેખાંકિત વર્તમાન	16 એ, 20 એ, 25 એ, 40 એ, 63 એ, 80 એ, 100 એ, 125 એ
રેખાંકિત વોલ્ટેજ	1 પી: એસી 230 વી 2 પી, 3 પી .4 પી: એસી 400 વી
ઇન્સ્યુલેશન વોલ્ટેજ U	690 વી
રેખાંકિત આવેગ વોલ્ટેજ (1.2/50) યુઆઈએમપીનો સામનો કરે છે	6 કેવી
ટૂંકું રેટેડ સર્કિટ વર્તમાન આઇસીડબ્લ્યુનો સામનો કરે છે	12 એલ/1 સે
ટૂંકું રેટેડ સર્કિટ બનાવવાની ક્ષમતા ICM	20LE/0.1s
રેટેડ બનાવટ અને તોડવાની ક્ષમતા	3ie, 1.05ue, cosφ = 0.8
કેટેગરીનો ઉપયોગ	એસી -21 બી, એસી -22 એ
વિદ્યુત જીવન	1500
યાંત્રિક જીવન	8500
પ્રદૂષણ પ્રમાણ	3
સંગ્રહ તાપમાન	-35ºC ~ +70ºC
ગોઠવણી altંચાઈ	<2000 મી
મહત્તમ વાયરિંગ ક્ષમતા (એનએમ²)	16 (20 એ ~ 63 એ) 50 (80 એ ~ 125 એ)
મહત્તમ મર્યાદિત ટોર્ક	2.0 (20 એ ~ 63 એ) 3.5 (80 એ ~ 125 એ)

માળખું અને સુવિધાઓ

1. સ્ટ્રક્ચર:

એસટીઆઈ -125 આઇસોલેટર સ્વીચ વિવિધ રૂપરેખાંકનોમાં ઉપલબ્ધ છે, પરંતુ સામાન્ય રીતે નિશ્ચિત સંપર્ક અને જંગમ સંપર્ક શામેલ છે. Operating પરેટિંગ મિકેનિઝમ (દા.ત. હેન્ડલ, મોટર, વગેરે) ના માધ્યમથી, સંપર્કને સર્કિટ ખોલવા અથવા બંધ કરવા માટે ખસેડી શકાય છે.

2. features:

ઉચ્ચ ઇન્સ્યુલેટીંગ ગુણધર્મો: સંપર્કો, ઇન્સ્યુલેટર અને ડિસ્કનેક્ટ સ્વીચોના આવાસો જેવા ઘટકો સામાન્ય રીતે ખૂબ ઇન્સ્યુલેટીંગ સામગ્રીથી બનેલા હોય છે તેની ખાતરી કરવા માટે કે સર્કિટ અને જમીન વચ્ચેના ઇન્સ્યુલેશન પ્રતિકાર ડિસ્કનેક્ટેડ સ્થિતિમાં પૂરતા પ્રમાણમાં વધારે છે.

સ્પષ્ટ ડિસ્કનેક્શન પોઇન્ટ: જ્યારે એસટીઆઈ -125 સિરીઝ આઇસોલેટર સ્વીચ ડિસ્કનેક્ટેડ સ્થિતિમાં હોય છે, ત્યારે તેના સંપર્કો વચ્ચેનું અંતર સ્પષ્ટ ડિસ્કનેક્શન પોઇન્ટ પ્રદાન કરવા માટે પૂરતું મોટું હોય છે, જેનાથી સ્ટાફને સર્કિટની સ્થિતિને ઓળખવાનું સરળ બને છે.

ઓપરેશનની સરળતા: સિરીઝ ડિસ્કનેક્ટર્સ સામાન્ય રીતે એક સરળ-ઓપરેટ મિકેનિઝમથી બનાવવામાં આવે છે જે કર્મચારીઓને સરળતા સાથે સર્કિટ ખોલવા અથવા બંધ કરવાની મંજૂરી આપે છે.

STIS-125 Isolator Switch

અરજી -પદ્ધતિ

શ્રેણીના ડિસ્કનેક્ટર્સ વિવિધ ઇલેક્ટ્રિકલ સિસ્ટમોમાં વ્યાપકપણે ઉપયોગમાં લેવાય છે, જેમાં મર્યાદિત નથી: પાવર સિસ્ટમ: પાવર પ્લાન્ટ્સ, સબસ્ટેશન અને અન્ય પાવર સિસ્ટમોમાં, શ્રેણી ડિસ્કનેક્ટર્સનો ઉપયોગ હાઇ-વોલ્ટેજ સર્કિટ્સને અલગ કરવા, સેગમેન્ટ અથવા કનેક્ટ કરવા માટે કરવામાં આવે છે. ઇન્ડસ્ટ્રિયલ સિસ્ટમોમાં, માઇન્સ અને અન્ય industrial દ્યોગિક સિસ્ટમોમાં ઉપયોગમાં લેવાય છે, જેમાં અન્ય inditional. ડિસ્કનેક્ટ સ્વીચો સામાન્ય રીતે ડિસ્ટ્રિબ્યુશન બ box ક્સમાં ઇન્સ્ટોલ કરવામાં આવે છે, જેનો ઉપયોગ સર્કિટના on ફને નિયંત્રિત કરવા માટે થાય છે.

પસંદગી અને ઉપયોગ માટેની સાવચેતી

1. પસંદગી:

એસટીઆઈ -125 સિરીઝ આઇસોલેટર સ્વીચ પસંદ કરતી વખતે, તમારે સર્કિટના રેટેડ વોલ્ટેજ અને રેટેડ વર્તમાન, ઉપયોગના પર્યાવરણ (દા.ત., ઇન્ડોર, આઉટડોર, વિસ્ફોટ-પ્રૂફ, વગેરે), તેમજ operation પરેશન (દા.ત., મેન્યુઅલ, મોટરસાઇડ, વગેરે) અને અન્ય પરિબળોને ધ્યાનમાં લેવાની જરૂર છે.

2. ઉપયોગ માટે પ્રિક્યુશન્સ:

ડિસ્કનેક્ટિંગ સ્વીચનું સંચાલન કરતા પહેલા, ખાતરી કરો કે સર્કિટ ડિસ્કનેક્ટ થયેલ છે અથવા નો-લોડ સ્થિતિમાં છે.

ઓપરેશન દરમિયાન, સંબંધિત વિદ્યુત સલામતીના નિયમો અને operating પરેટિંગ પ્રક્રિયાઓનું અવલોકન કરો.

તેના સામાન્ય કામગીરી અને સલામતીની ખાતરી કરવા માટે ડિસ્કનેક્ટિંગ સ્વીચનું નિયમિત નિરીક્ષણ અને જાળવણી કરો.
