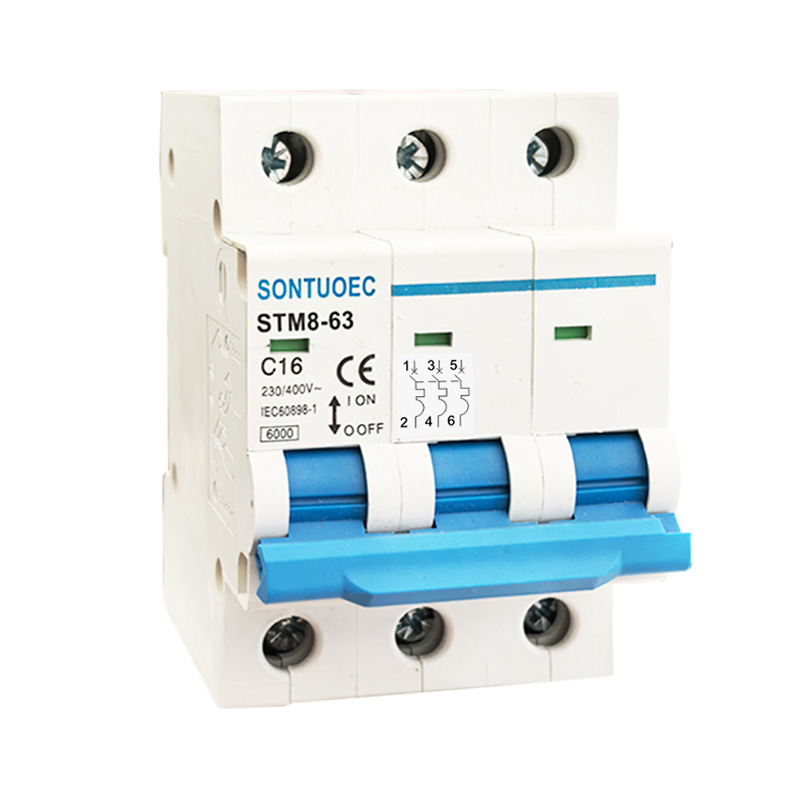

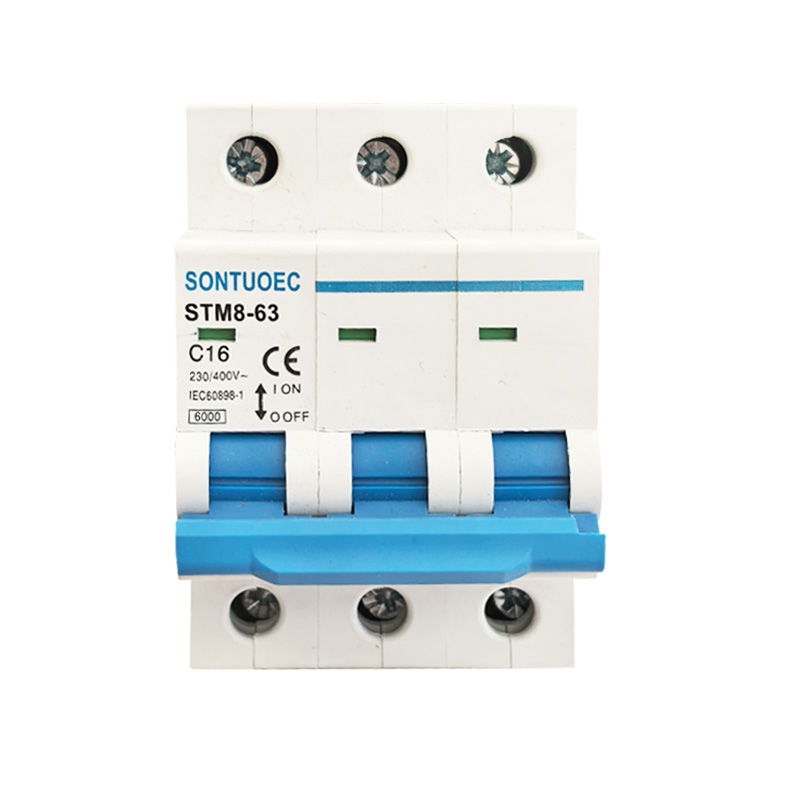

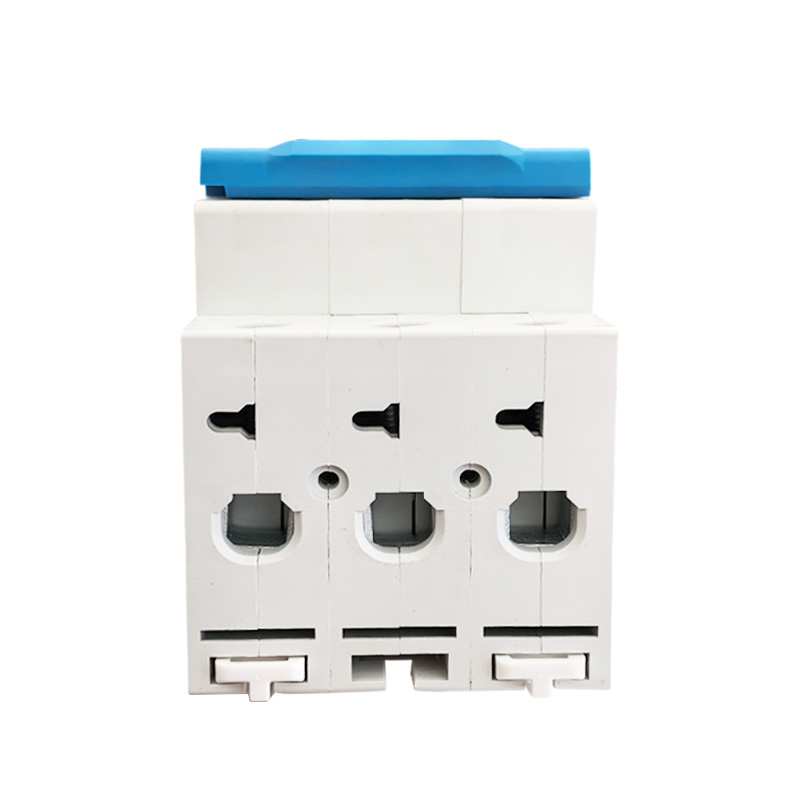

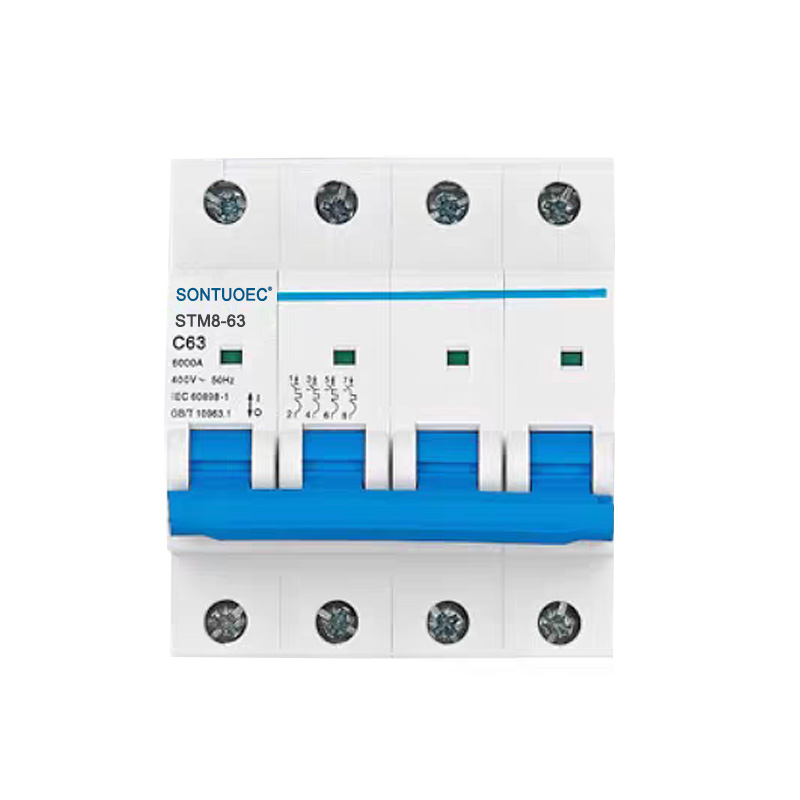

એસટીએમ 8-63 લઘુચિત્ર સર્કિટ બ્રેકર 6 કેએ 1 પી 2 પી 3 પી 4 પી 16 એ 230/400 વી

સોન્ટુઓક એ ચાઇનીઝ સપ્લાયર્સ/ઉત્પાદકોમાંના એક છે જે વિવિધ નાના ઇલેક્ટ્રિકલ ઉપકરણોના ઉત્પાદનમાં વિશેષતા ધરાવે છે એસટીએમ 8-63 લઘુચિત્ર સર્કિટ બ્રેકર 6 કેએ 1 પી 3 પી 4 પી 16 એ 230/400 વીમાં સ્ટ્રક્ચર એડવાન્સ્ડ, પ્રદર્શન વિશ્વસનીય, બ્રેકિંગ ક્ષમતા ઉચ્ચ, દેખાવ ભવ્ય અને તેના ભાગો સાથેની સામગ્રીની સુવિધાઓ છે. તે એસી 50/60 હર્ટ્ઝની પાવર સિસ્ટમ માટે યોગ્ય છે, 230/400 વીનું રેટ કરેલું વોલ્ટેજ, અને વર્તમાનને 63 એ સુધી રેટ કર્યું છે. તે મુખ્યત્વે office ફિસ બિલ્ડિંગ, નિવાસસ્થાન, લાઇટિંગ, પાવર ડિસ્ટ્રિબ્યુશન અને ઓવરલોડ અને સાધનોના શોર્ટ સર્કિટ પ્રોટેક્શન માટે લાગુ પડે છે. સામાન્ય રીતે, તેનો ઉપયોગ પાવર સિસ્ટમના વારંવાર સ્થાનાંતરણ તરીકે પણ થઈ શકે છે. તે IEC60898-1 ધોરણોને અનુરૂપ છે.

મોડલ:STM8-63

પૂછપરછ મોકલો

ઉત્પાદન વર્ણન

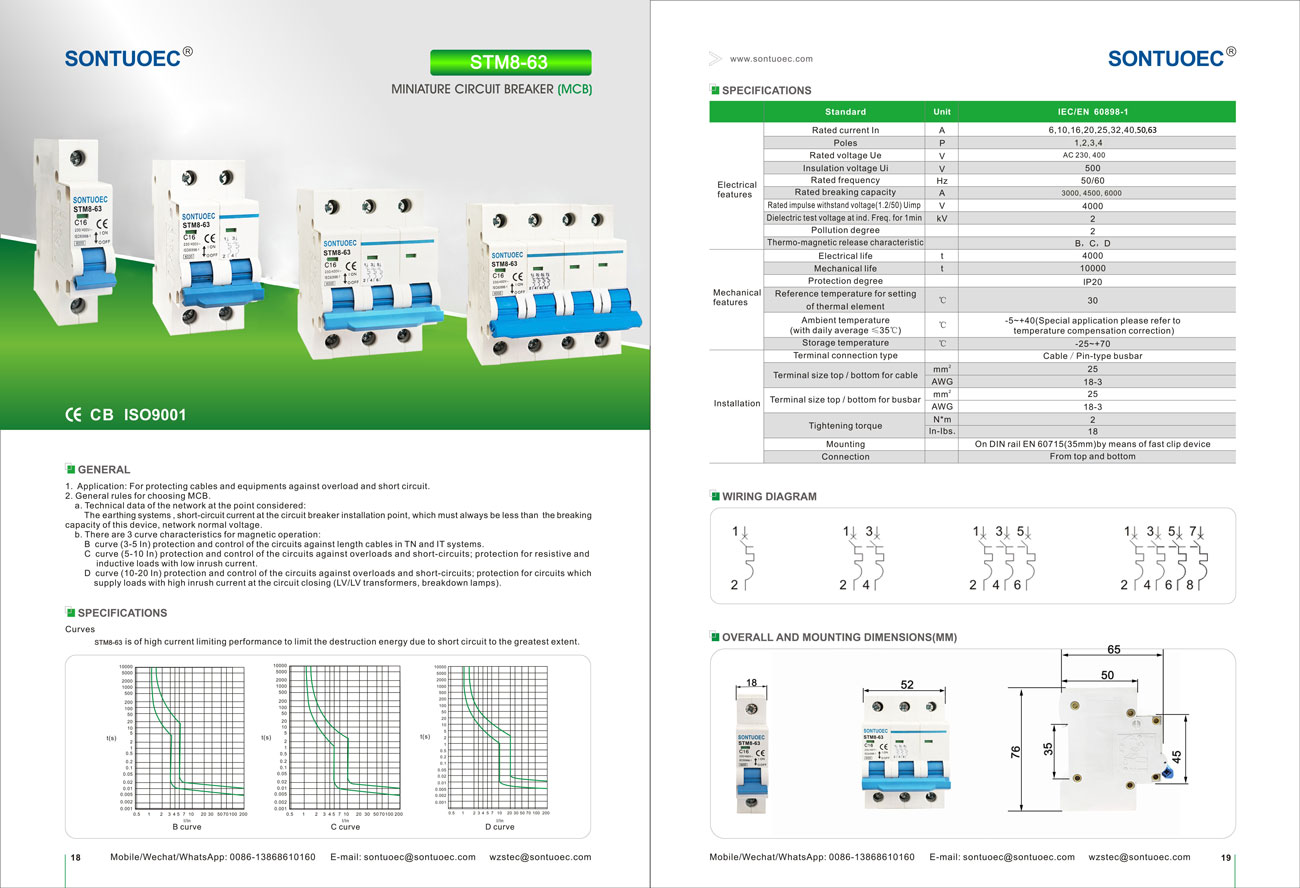

સ્પષ્ટીકરણો:

	માનક		આઇઇસી/એન 60898-1
વિદ્યુત સુવિધાઓ	રેખાંકિત ચાલુ	A	1,2,4,6,10,16,20,25,32,32,40,50,63
	ધ્રુવો	P	1,2,3,4
	રેટેડ વોલ્ટેજ યુ	V	એ.સી.એચ. 230, 400
	ઇન્સ્યુલેશન વોલ્ટેજ UI	V	500
	રેટેડ આવર્તન	હર્ટ્ઝ	50/60
	રેટેડ	A	3000, 4500, 6000
	રેટેડ આવેગ વોલ્ટેજનો સામનો કરે છે (1.2/50) યુઆઈએમપી	V	4000
	Ind.freq. માટે 1 મિનિટ પર ડાઇલેક્ટ્રિક પરીક્ષણ વોલ્ટેજ	કે.વી.	2
	પ્રદૂષણ ડિગ્રી		2
	થર્મો-મેગ્નેટિક પ્રકાશન લાક્ષણિકતા		બી, સી, ડી
યાંત્રિક સુવિધાઓ	વિદ્યુત જીવન	t	4000
	યાંત્રિક જીવન	t	10000
	સંરક્ષણ પદ		ટ ip૦)
	ગોઠવણી માટે સંદર્ભ તાપમાન	º સે	30
	થર્મલ તત્વનું	º સે	30
	આજુબાજુનું તાપમાન	º સે	-5 ~+40 (ખાસ એપ્લિકેશન કૃપા કરીને સંદર્ભ લો
	(દૈનિક સરેરાશ ≤35ºC સાથે)	º સે	તાપમાન વળતર સુધારણા)
	સંગ્રહ -તાપમાન	º સે	-25 ~+70

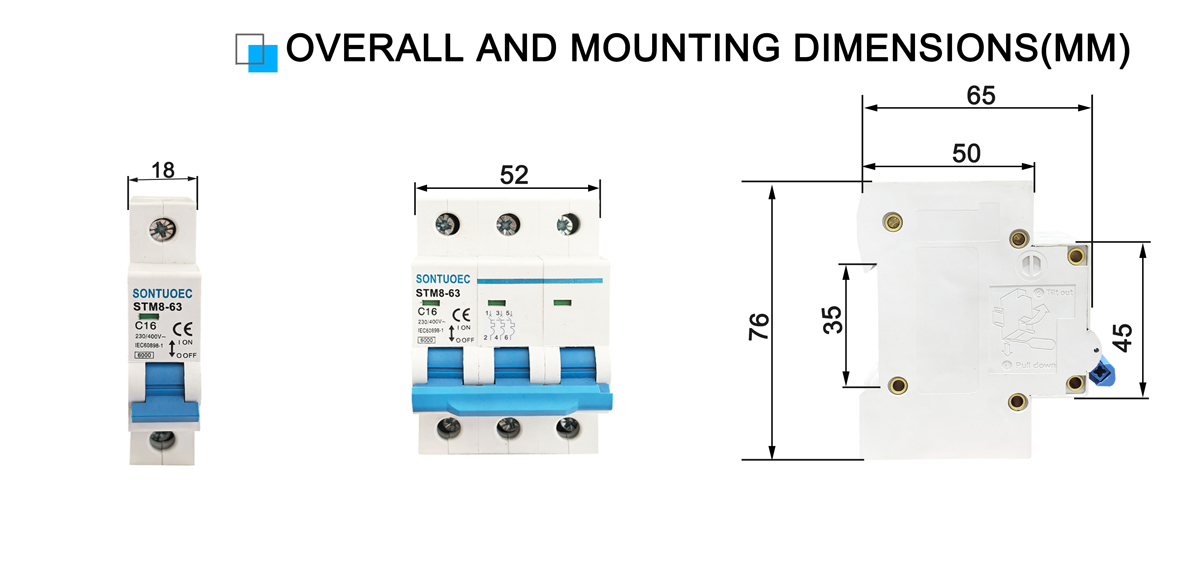

ગોઠવણી	અંતિમ અનુરોધિત પ્રકાર		કેબલ/પિન-પ્રકાર બસાર
	કેબલ માટે ટર્મિનલ કદ ટોચ/નીચે	મીમી²	25
	કેબલ માટે ટર્મિનલ કદ ટોચ/નીચે	AWG	18 મી માર્ચ
	માટે થર્મિનલ કદ ટોચ/નીચે બસાર	મીમી²	25
	માટે થર્મિનલ કદ ટોચ/નીચે બસાર	AWG	18 મી માર્ચ
	ચુસ્ત ટોર્ક	N^*m	2
	ચુસ્ત ટોર્ક	ઇન-એલબી	18
	Ingતરતું		ચાલુ ફાસ્ટ ક્લિપ ડિવાઇસના માધ્યમથી ડીઆઈએન રેલ એન 60715 (35 મીમી)
	જોડાણ		થી ઉપર અને નીચે

એસટીબી 1-63 લઘુચિત્ર સર્કિટ બ્રેકરના મુખ્ય કાર્યો

1. ઓવરલોડ પ્રોટેક્શન: જ્યારે સર્કિટમાં વર્તમાન એમસીબીના રેટ કરેલા મૂલ્ય કરતાં વધી જાય છે, ત્યારે એસટીએમ 8-63 લઘુચિત્ર સર્કિટ બ્રેકર 6 કેએ 1 પી 2 પી 3 પી 4 પી 16 એ 230/400 વી સર્કિટ અને સાધનોને ઓવરહિટીંગથી અટકાવવા માટે આપમેળે સર્કિટના સમયગાળાની અંદર કાપી નાખશે.

2. શોર્ટ-સર્કિટ પ્રોટેક્શન: જ્યારે સર્કિટમાં શોર્ટ-સર્કિટ થાય છે, ત્યારે એસટીબી 1-63 લઘુચિત્ર સર્કિટ બ્રેકર સર્કિટ અને ઉપકરણોને નુકસાન પહોંચાડતા શોર્ટ-સર્કિટ પ્રવાહને અટકાવવા માટે તરત જ સર્કિટને કાપી નાખે છે.

L. લિકેજ પ્રોટેક્શન (કેટલાક એમસીબીમાં આ કાર્ય છે): લિકેજ પ્રોટેક્શનવાળા એમસીબી માટે, જ્યારે સર્કિટમાં લિકેજ થાય છે, ત્યારે એસટીબી 1-63 લઘુચિત્ર સર્કિટ બ્રેકર વિલીએ વ્યક્તિગત સલામતીને સુરક્ષિત રાખવા માટે ઝડપથી સર્કિટ કાપી નાખ્યો હતો.

એમ.સી.બી.

એમસીબીમાં સામાન્ય રીતે અંદર થર્મલ ચુંબકીય અથવા ઇલેક્ટ્રોનિક ટ્રિપ ડિટેક્ટર હોય છે, જેનો ઉપયોગ સર્કિટમાં વર્તમાનમાં ફેરફાર શોધવા માટે થાય છે. જ્યારે વર્તમાન અસામાન્ય હોય, ત્યારે સ્ટ્રાઈકર એમસીબીની ટ્રિપિંગ મિકેનિઝમને ટ્રિગર કરે છે, જેના કારણે એસટીબી 1-63 લઘુચિત્ર સર્કિટ બ્રેકર્ટોએ ઝડપથી સર્કિટ કાપી નાખ્યો.

1. થર્મલ મેગ્નેટિક સ્ટ્રાઈકર: જ્યારે તે ટ્રિપિંગને ટ્રિગર કરવા માટે વર્તમાન વાહક દ્વારા પસાર થાય છે ત્યારે તે ઉત્પન્ન થતી ગરમીનો ઉપયોગ કરે છે. જ્યારે વર્તમાન ખૂબ મોટો હોય છે, ત્યારે કંડક્ટર ગરમ થાય છે, જેના કારણે થર્મલ મેગ્નેટિક સ્ટ્રાઈકરની અંદરના દ્વિસંગી વળાંક આવે છે, આમ ટ્રિપિંગ મિકેનિઝમને ટ્રિગર કરે છે.

2. ઇલેક્ટ્રોનિક સ્ટ્રાઈકર: તે વર્તમાન ફેરફારોને શોધવા અને ટ્રિપિંગ મિકેનિઝમની ક્રિયાને નિયંત્રિત કરવા માટે ઇલેક્ટ્રોનિક ઘટકોનો ઉપયોગ કરે છે. જ્યારે કોઈ અસામાન્ય પ્રવાહ શોધી કા .વામાં આવે છે, ત્યારે ઇલેક્ટ્રોનિક સ્ટ્રાઈકર સર્કિટને કાપવા માટે ટ્રિપિંગ મિકેનિઝમને સિગ્નલ મોકલે છે.

એમ.સી.બી.

એમસીબીનો ઉપયોગ નિવાસી, વ્યાપારી અને industrial દ્યોગિક વિસ્તારોમાં ઇલેક્ટ્રિકલ સિસ્ટમોમાં સર્કિટ્સ અને ઉપકરણોને અસામાન્ય પ્રવાહોને કારણે થતા નુકસાનથી બચાવવા માટે થાય છે. તેઓ સામાન્ય રીતે ડિસ્ટ્રિબ્યુશન બ boxes ક્સ, સ્વીચબોર્ડ્સ અથવા કંટ્રોલ કેબિનેટ્સમાં ઇન્સ્ટોલ કરેલા હોય છે અને સર્કિટના મુખ્ય સ્વીચ અથવા શાખા સ્વીચ તરીકે ઉપયોગમાં લેવાય છે.

એમસીબીની પસંદગી અને સ્થાપન

1. પસંદગી: એમસીબીની પસંદગી કરતી વખતે, તમારે સર્કિટના રેટ કરેલા વર્તમાન, વોલ્ટેજ સ્તર, સંરક્ષણ લાક્ષણિકતાઓ અને લિકેજ સંરક્ષણ જરૂરી છે કે કેમ જેવા પરિબળો ધ્યાનમાં લેવાની જરૂર છે. સ્થાનિક વિદ્યુત સલામતીના ધોરણો અને નિયમો સાથે પસંદ કરેલા એસટીબી 1-63 લઘુચિત્ર સર્કિટ બ્રેકર્સોલ્ટિઝની ખાતરી કરવી પણ મહત્વપૂર્ણ છે.

2. ઇન્સ્ટોલ કરો: એસટીએમ 8-63 લઘુચિત્ર સર્કિટ બ્રેકર 6 કેએ 1 પી 2 પી 3 પી 4 પી 16 એ 230/400 વી, કાટમાળ વાયુઓથી મુક્ત શુષ્ક, વેન્ટિલેટેડ વાતાવરણમાં સ્થાપિત થવું જોઈએ અને ખાતરી કરો કે તે યોગ્ય અને સુરક્ષિત રીતે વાયર થયેલ છે. ઇન્સ્ટોલેશન દરમિયાન, સંબંધિત વિદ્યુત સલામતીના નિયમો અને operating પરેટિંગ પ્રક્રિયાઓ અવલોકન કરવી જોઈએ.
