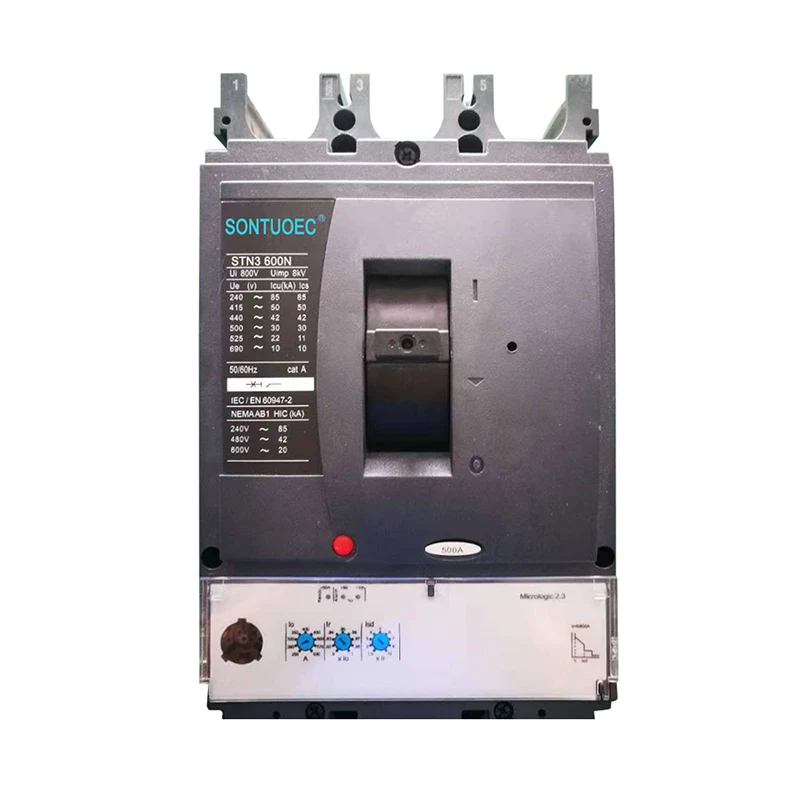

Stn3 પ્રકાર મોલ્ડેડ કેસ સર્કિટ બ્રેકર

એસટીએન 3 પ્રકાર મોલ્ડેડ કેસ સર્કિટ બ્રેકર વિવિધ એપ્લિકેશનોમાં વિદ્યુત સંરક્ષણ માટે વિશ્વસનીય અને અદ્યતન સોલ્યુશન છે. તેની કોમ્પેક્ટ ડિઝાઇન, વ્યાપક સુરક્ષા સુવિધાઓ અને સંદેશાવ્યવહાર ક્ષમતાઓ તેને આધુનિક વિદ્યુત પ્રણાલીઓ માટે આદર્શ પસંદગી બનાવે છે.

મોડલ:STN3

પૂછપરછ મોકલો

ઉત્પાદન વર્ણન

વિશિષ્ટતાઓ	Stn3 100				Stn3 160				Stn3 250				Stn3 400				Stn3 630
ફ્રેમ વર્તમાન (એ)	100				160				250				400				630
ધ્રુવોની સંખ્યા	3		4		3		4		3		4		3		4		3		4
અંતિમ બ્રેકિંગ ક્ષમતા (આઈસીયુ, કેએ)	F	N		H	F	N		H	F	N		H	F	N		H	F	N		H
AC220 / 240V (થી)	85	90		100	85	90		100	85	90		100	40	85		100	40	85		100
AC380/415V (કા)	36	50		70	36	50		70	36	50		70	36	50		70	36	50		70
રેટેડ ઇન્સ્યુલેશન વોલ્ટેજ	એસી 800 વી
કામ કરતા વોલ્ટેજ રેટેડ	એસી 690 વી
રેટેડ વર્તમાન, થર્મલ ટ્રિપિંગ, ટીએમડી, એ	63, 80, 100				80, 100, 125, 160				125, 160, 200, 250				-				-
વર્તમાન, ઇલેક્ટ્રોનિક ટ્રિપિંગ, માઇક, એ	40, 100				40, 100, 160				100, 160, 250				250,				250, 400,
													400				630
સહાયક, ચેતવણી, દોષ એસેસરીઝ	અથવા/એસડી/એસડી/એસડીએક્સ
શંટ અને હેઠળ વોલ્ટેજ કોઇલ	એમએક્સ/એમ.એન.
યાંત્રિક જીવન	50000				40000				20000				15000				15000
વીજળી	30000				20000				10000				6000				4000

મોડેલ નંબર.	સંસર્ગ
માનક:	આઇઇસી 60947-2
ચાપમાંથી બહાર નીકળતા માધ્યમ	હવા
માળખું	એમ.સી.સી.બી.
પ્રકાર	ઠીંગણું
પ્રમાણપત્ર	અણી
પુરાવાઓ	સીઇ, આઇએસઓ 9001
વિતરણ સમય	20 દિવસની અંદર
વિશિષ્ટતા	63 એ -630 એ
મૂળ	વેન્ઝોઉ ઝાંજિયાંગ
ઉત્પાદન	2000 બાઇસ/અઠવાડિયું
ગતિ	સામાન્ય પ્રકારનું સર્કિટ બ્રેકર
ગોઠવણી	નિશ્ચિત
ધ્રુવો	3 પી 4 પી
કાર્ય	પરંપરાગત સર્કિટ બ્રેકર, સર્કિટ-બ્રેકર નિષ્ફળતા સંરક્ષણ, અતિશય રક્ષણ
ભાવ	કારખાનાની કિંમત
બાંયધરી સમય	12 મહિના
પરિવહન પાનું	આંતરિક બ box ક્સ/કાર્ટન
વ્યાપાર -રૂપ	ESOUEEC, WZSCEC, SESUTUNE, IMDEC
એચ.એસ.	8536200000

મુખ્ય વિશેષતા

• સુરક્ષા અને કાર્યક્ષમતા: આ તોડનારાઓ ઇલેક્ટ્રિકલ સિસ્ટમ્સ માટે ઓવરલોડ અને શોર્ટ-સર્કિટ સંરક્ષણ સહિતના વ્યાપક રક્ષણ આપે છે. જ્યારે ખામી થાય છે ત્યારે તે સર્કિટને આપમેળે ડિસ્કનેક્ટ કરવા માટે રચાયેલ છે, ઉપકરણોને નુકસાન અટકાવવા અને સલામતીની ખાતરી કરવા માટે.

• શેલ વર્તમાન અને રેટેડ વર્તમાન: શેલ વર્તમાન (દા.ત., 160 એન) બ્રેકરના આવાસની મહત્તમ વિસ્તૃત વિક્ષેપ ક્ષમતા સૂચવે છે. રેટ કરેલ વર્તમાન (દા.ત., 100 એ) એ મહત્તમ સામાન્ય operating પરેટિંગ વર્તમાન છે સર્કિટ ઓવરકન્ટરને કારણે ટ્રિપિંગને રોકવા માટે કરતાં વધુ ન હોવી જોઈએ.

• ધ્રુવ રૂપરેખાંકનો: 3-પોલ (3 પી) અને 4-પોલ (4 પી) રૂપરેખાંકનોમાં ઉપલબ્ધ, વિવિધ ઇલેક્ટ્રિકલ સિસ્ટમ્સ અને એપ્લિકેશનો માટે યોગ્ય.

• ઇલેક્ટ્રોનિક ટ્રિપ યુનિટ્સ: એડવાન્સ્ડ ઇલેક્ટ્રોનિક ટ્રિપ એકમો ચોક્કસ માપન અને સંદેશાવ્યવહાર ક્ષમતાઓ પ્રદાન કરે છે, જે ઇલેક્ટ્રિકલ પરિમાણોના રીઅલ-ટાઇમ મોનિટરિંગ અને ડાયગ્નોસ્ટિક્સને મંજૂરી આપે છે.

• કોમ્પેક્ટ ડિઝાઇન: કોમ્પેક્ટ એનએસએક્સ શ્રેણી, ખાસ કરીને, તેની કોમ્પેક્ટ ડિઝાઇન માટે જાણીતી છે, જે energy ર્જા કાર્યક્ષમતા, માપન, સંચાલન અને સંદેશાવ્યવહાર સાધનોને જોડે છે.

અરજી

Industrial industrial દ્યોગિક ઉપયોગ: વિવિધ ઉપકરણો અને મશીનરીમાં વિદ્યુત શક્તિના વિતરણ અને રક્ષણ માટે industrial દ્યોગિક સેટિંગ્સમાં વ્યાપકપણે ઉપયોગ થાય છે.

Energy energy ર્જા અને માળખાગત સુવિધાઓ: energy ર્જા વિતરણ નેટવર્ક અને ઇન્ફ્રાસ્ટ્રક્ચર પ્રોજેક્ટ્સમાં એપ્લિકેશન માટે યોગ્ય.

• વાણિજ્યિક અને રહેણાંક: મુખ્ય અને ગૌણ વિતરણ પ્રણાલીઓ માટે વ્યાપારી ઇમારતો અને રહેણાંક ઘરોમાં પણ વપરાય છે.

કોમ્પેક્ટ એનએસએક્સ શ્રેણીની વધારાની સુવિધાઓ

Ned ઉન્નત સંરક્ષણ: ડબલ-રોટેશન સંપર્કો અને energy ર્જા ટ્રિપિંગ જેવી સુવિધાઓ દોષો સામે વિશ્વસનીય રક્ષણની ખાતરી કરે છે.

• પસંદગીયુક્ત સંકલન: સુધારેલ પસંદગીના ખામી દરમિયાન અસરગ્રસ્ત સર્કિટમાં વીજ પુરવઠાની સાતત્ય જાળવવામાં મદદ કરે છે.

Communication સંદેશાવ્યવહાર ક્ષમતાઓ: મોડબસ કમ્યુનિકેશન મોડ્યુલ અને બીએસસીએમ (બ્રેકર સ્ટેટસ કંટ્રોલ મોડ્યુલ) સર્કિટ બ્રેકર અને સુપરવાઇઝરી સિસ્ટમ વચ્ચે ડેટા ટ્રાન્સમિશનને સક્ષમ કરો.

• ડિસ્પ્લે અને મોનિટરિંગ: "તૈયાર" એલઇડી અને અન્ય સૂચકાંકો રીઅલ-ટાઇમ સ્થિતિ માહિતી પ્રદાન કરે છે, જ્યારે એફડીએમ 121 કેબિનેટ ડોર ડિસ્પ્લે યુનિટ વિવિધ માપેલા પરિમાણો બતાવી શકે છે.

• જાળવણી અને રૂપરેખાંકન: જાળવણી સૂચકાંકો સંપર્કો, લોડ પ્રોફાઇલ્સ અને ઓપરેશન ગણતરીઓ પર વસ્ત્રો બતાવે છે, આગાહી જાળવણીમાં સહાય કરે છે.
