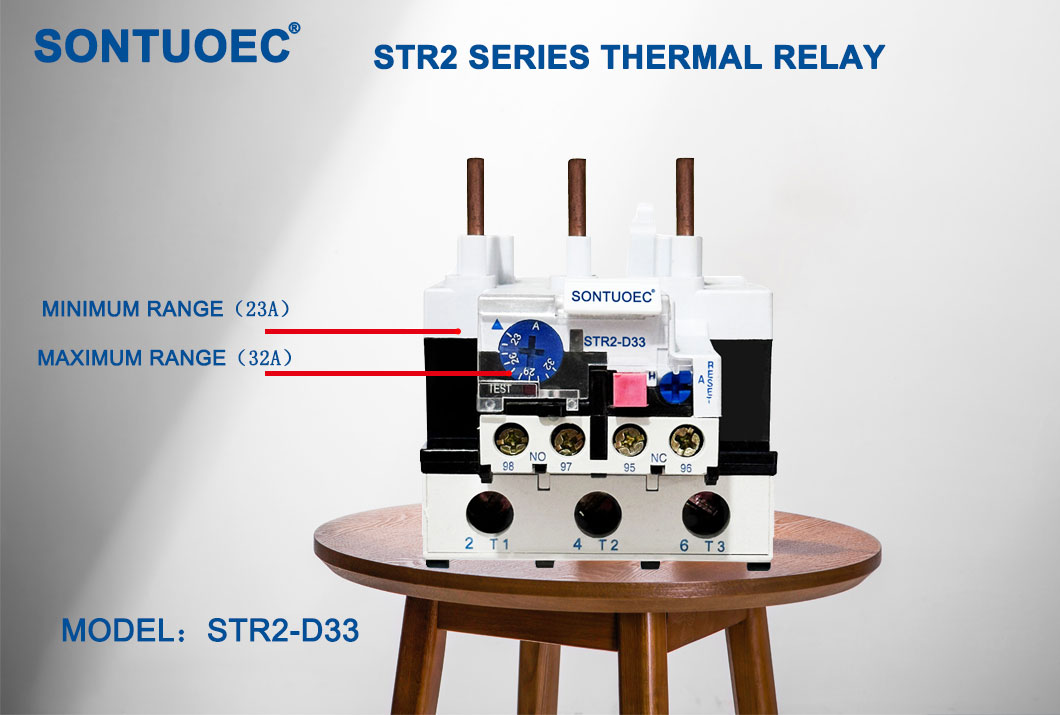

Str2-d33 થર્મલ ઓવરલોડ રિલે

એસટીઆર 2-ડી 33 થર્મલ ઓવરલોડ રિલે ઇલેક્ટ્રિક પ્રવાહના થર્મલ અસરના સિદ્ધાંત પર કાર્ય કરે છે. જ્યારે મોટર ઓવરલોડ થાય છે, ત્યારે તેનું વર્તમાન વધે છે, જેના કારણે થર્મલ ઓવરલોડ રિલેની અંદર ગરમીનું તત્વ ગરમ થાય છે. આ ગરમી બાયમેટલમાં સ્થાનાંતરિત થાય છે, જે થર્મલ વિસ્તરણના વિવિધ ગુણાંકવાળા બે ધાતુઓથી બનેલી છે, તેથી જ્યારે તે ગરમ થાય ત્યારે વળે છે. જ્યારે બેન્ડિંગ ચોક્કસ બિંદુ સુધી પહોંચે છે, ત્યારે તે યાંત્રિક ઉપકરણને ટ્રિગર કરે છે, સામાન્ય રીતે સંપર્ક, જે મોટરને વીજ પુરવઠો ડિસ્કનેક્ટ કરે છે, આમ તેને નુકસાનથી સુરક્ષિત કરે છે.

પૂછપરછ મોકલો

ઉત્પાદન વર્ણન

સ્પષ્ટીકરણો:

ઉત્પાદન નામ	થર્મલ ઓવરલોડ રિલે
નમૂનો	St2-d33
સામગ્રી	પ્લાસ્ટિક, ઇલેક્ટ્રોનિક ઘટકો
ઉષ્ણતામાન સંપર્ક	1NO+1NC
ઉષ્ણતામાન રિરેટેડ પ્રવાહ	23 એ -93 એ	Pls વર્તમાન નોંધો શ્રેણી
Str2-93	એડજસ્ટેબલ વર્તમાન શ્રેણી (એ) સેટિંગ શ્રેણી	3322	23 ～ 26 ～ 32	Str2-40 ～ 95
		3353	17 ～ 25
		3355	30 ～ 33 ～ 36 ～ 40
		3357	37 ～ 41 ～ 46 ～ 50	Str2-50 ～ 95
		3359	48 ～ 51 ～ 60 ～ 65	Str2-50 ～ 95
		3361	55 ～ 0 ～ 65 ～ 70	Str2-62 ～ 95
		3363	63 ～ 71 ～ 80	Str2-80/str2-95
		3365	80 ～ 85 ～ 93	Str2-95
આવર્તન	660 વી
ટ્રિપિંગ વર્ગ	50/60 હર્ટ્ઝ
રંગ	ચિત્ર બતાવ્યા પ્રમાણે

મુખ્ય તકનીકી પરિમાણો

નમૂનો	દરજ્જો	ના.	શ્રેણી (એ) સુયોજિત કરો	સંપર્કકર્તા માટે
Str2-25	25	1301	0.1 ～ 0.12 ～ 0.14 ～ 0.16	Str2-9 ～ 32
		1302	0.16 ～ 0.19 ～ 0.22 ～ 0.25
		1303	0.25 ～ 0.3 ～ 0.35 ～ 0.4
		1304	0.4 ～ 0.05 ～ 0.63
		1305	0.63 ～ 0.8 ～ 0.9 ～ 1
		1306	1 ～ 1.2 ～ 1.4 ～ 1.6
		1307	1.6 ～ 1.9 ～ 2.2 ～ 2.5	Str2-12 ～ 32
		1308	2.5 ～ 3 ～ 3.5 ～ 4
		1309	4 ～ 5 ～ 6
		1312	5.5 ～ 6 ～ 7 ～ 8
		1314	7 ～ 8 ～ 9 ～ 10
		1316	9 ～ 11 ～ 13
		1321	12 ～ 14 ～ 16 ～ 18	Str2-12 ～ 32
		1322	17 ～ 21 ～ 25	Str2-12 ～ 32
		1353	23 ～ 32	ST2-25/32 (LC1-D25/32)
Str2-36	36	2353	23 ～ 26 ～ 29 ～ 32	ST2-25/32 (LC1-D25/32)
		2353	28 ～ 32 ～ 36	Str2-32
		2353	30 ～ 40	Str2-32
Str2-93	93	3322	23 ～ 26 ～ 32	Str2-40 ～ 95
		3353	17 ～ 25
		3355	30 ～ 33 ～ 36 ～ 40
		3357	37 ～ 41 ～ 46 ～ 50	Str2-50 ～ 95
		3359	48 ～ 51 ～ 60 ～ 65	Str2-50 ～ 95
		3361	55 ～ 0 ～ 65 ～ 70	Str2-62 ～ 95
		3363	63 ～ 71 ～ 80	Str2-80/str2-95
		3365	80 ～ 85 ～ 93	Str2-95
Str2-140	140		80 ～ 104
			95 ～ 120
			110 ～ 140

મુખ્ય કાર્યો

ઓવરલોડ પ્રોટેક્શન: જ્યારે મોટરનો ભાર તેના રેટ કરેલા મૂલ્ય કરતાં વધી જાય છે, ત્યારે થર્મલ ઓવરલોડ રિલે મોટરને ઓવરહિટીંગ અને નુકસાનથી બચાવવા માટે વીજ પુરવઠો કાપી નાખશે.

ઓવરહિટ પ્રોટેક્શન: જો મોટર કેટલાક કારણોસર ઓવરહિટ કરે છે (દા.ત. ઉચ્ચ એમ્બિયન્ટ તાપમાન અથવા નબળા ગરમીનું વિસર્જન), તો થર્મલ ઓવરલોડ રિલે પણ વીજ પુરવઠો કાપી નાખશે.

સૂચક કાર્ય: ઘણા થર્મલ ઓવરલોડ રિલેમાં સંકેત કાર્ય હોય છે, જે મોટરને ઓવરલોડ અથવા ઓવરહિટેડ હોય ત્યારે સ્થિતિને સંકેત આપે છે અથવા બદલાય છે, જેથી operator પરેટર સમયસર પગલાં શોધી શકે અને લઈ શકે.

થર્મલ ઓવરલોડ રિલેની Auto ટો રિલે એસટીઆર 2-ડી સિરીઝનો ઉપયોગ 50/60 હર્ટ્ઝ, રેટેડ ઇન્સ્યુલેશન વોલ્ટેજ 660 વીના સર્કિટમાં થઈ શકે છે, જ્યારે ઇલેક્ટ્રિક મોટર ઓવરલોડ થાય છે ત્યારે તબક્કાના વિરામને સુરક્ષિત રાખવા માટે વર્તમાન 0.1-93 એ રેટ કરે છે, રિલેમાં વિવિધ પદ્ધતિઓ છે અને તાપમાનનું વળતર એસટી 1 સીરીઝ એસી સંપર્કમાં છે, તે સૌથી વધુ એડવાન્સ્ડ થર્મલ રિલેમાં છે.

અરજી -પદ્ધતિ

થર્મલ ઓવરલોડ રિલે વિવિધ industrial દ્યોગિક અને વ્યવસાયિક વાતાવરણમાં વ્યાપકપણે ઉપયોગમાં લેવાય છે, ખાસ કરીને એવા ઉપકરણોમાં કે જેમાં ઇલેક્ટ્રિક મોટર ડ્રાઇવ્સની જરૂર હોય છે. ઉદાહરણ તરીકે, તેઓ ઓવરલોડ અથવા ઓવરહિટીંગ સ્થિતિની સ્થિતિમાં આવા ઉપકરણોને સુરક્ષિત રીતે બંધ કરી શકાય છે તેની ખાતરી કરવા માટે પમ્પ, કોમ્પ્રેશર્સ, ચાહકો, કન્વેયર્સ અને અન્ય વિવિધ યાંત્રિક ઉપકરણોમાં ઉપયોગ થાય છે.

પસંદગી અને સ્થાપન

થર્મલ ઓવરલોડ રિલે પસંદ કરતી વખતે, મોટરની પાવર રેટિંગ, operating પરેટિંગ પર્યાવરણ અને લોડ લાક્ષણિકતાઓ જેવા પરિબળોને ધ્યાનમાં લેવાની જરૂર છે. તે સુનિશ્ચિત કરવું પણ જરૂરી છે કે થર્મલ ઓવરલોડ રિલેનો રેટ કરેલ પ્રવાહ મોટરના રેટ કરેલા પ્રવાહ સાથે મેળ ખાય છે અને તેમાં યોગ્ય ઓવરલોડ અને ઓવરહિટ પ્રોટેક્શન લાક્ષણિકતાઓ છે.

થર્મલ ઓવરલોડ રિલે ઇન્સ્ટોલ કરતી વખતે, તમારે ઉત્પાદકની દિશાનિર્દેશોનું પાલન કરવાની જરૂર છે અને ખાતરી કરો કે તે મોટરની શક્તિ અને નિયંત્રણ સર્કિટ્સ સાથે યોગ્ય રીતે જોડાયેલ છે. આ ઉપરાંત, યોગ્ય કામગીરી અને લાંબા સેવા જીવનની ખાતરી કરવા માટે થર્મલ ઓવરલોડ રિલેનું નિરીક્ષણ અને નિયમિત જાળવવાની જરૂર છે.
