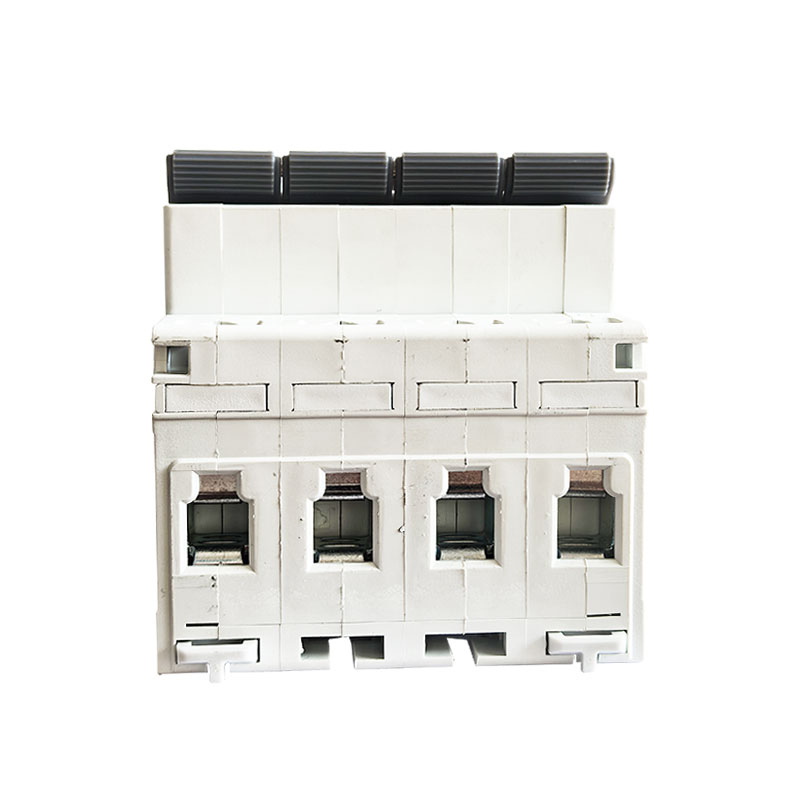

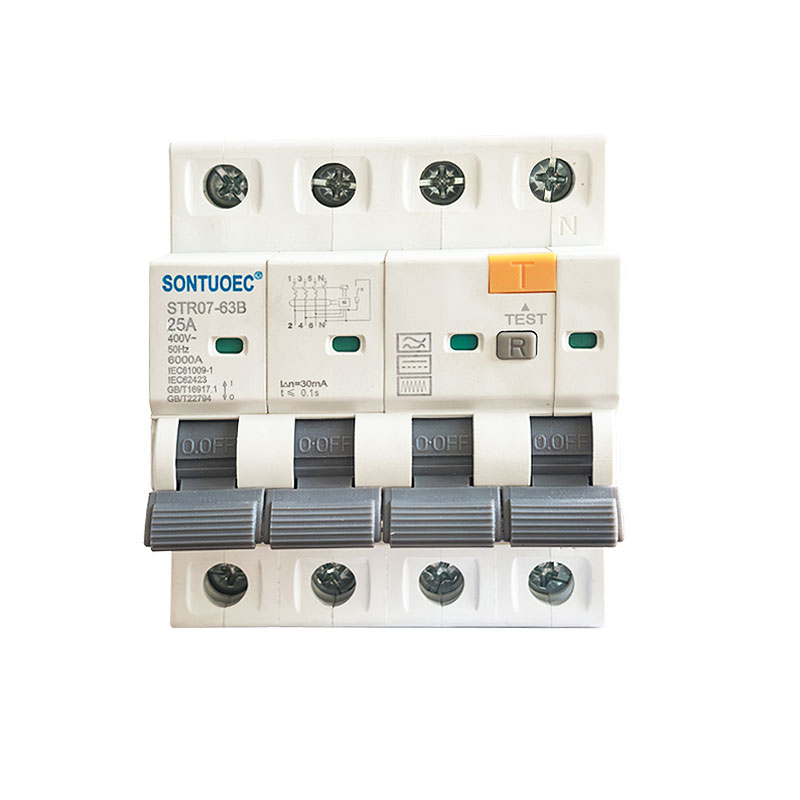

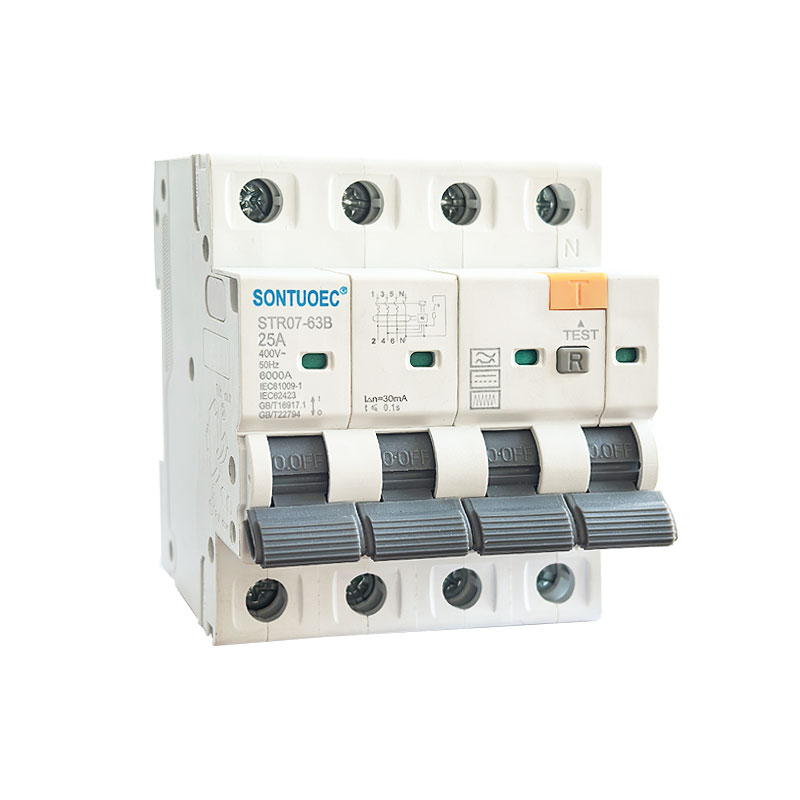

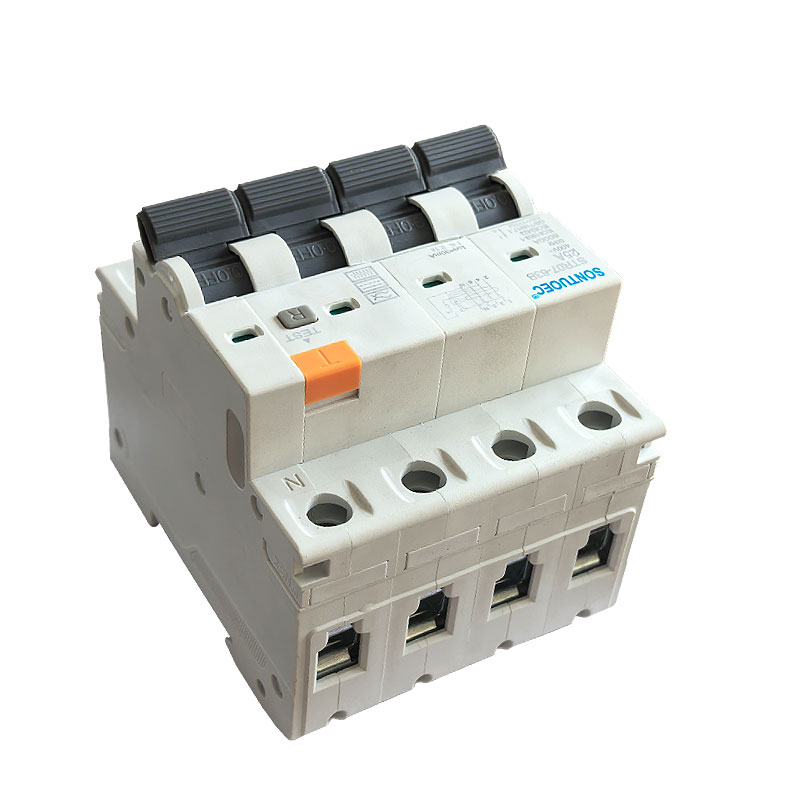

સ્ટ્રો 7-63 બી આરસીબીઓ બી પ્રકાર 2 પી 4 પી અવશેષ વર્તમાન સર્કિટ બ્રેકર

સ્પષ્ટીકરણો:

ઓવરલોડ પ્રોટેક્શન: જ્યારે સર્કિટમાં સ્ટ્રો 7-63 બી પ્રકાર 2 પી 4 પી અવશેષ વર્તમાન સર્કિટ બ્રેકર વર્તમાન સ્ટ્રો 7-63 બી આરસીબીઓના રેટ કરેલા મૂલ્યને વટાવે છે, ત્યારે તે સર્કિટ અને સાધનોને ઓવરહિટીંગથી બચવા માટે આપમેળે સર્કિટને નિર્ધારિત સમયગાળાની અંદર કાપી નાખશે, આમ આગ અને નુકસાનને ટાળશે.

શોર્ટ સર્કિટ પ્રોટેક્શન: જ્યારે સ્ટ્રો 7-63 બી આરસીબીઓ બી પ્રકાર 2 પી 4 પી અવશેષ વર્તમાન સર્કિટ બ્રેકર એક સર્કિટમાં શોર્ટ સર્કિટ થાય છે, ત્યારે સ્ટ્રો 7-63 બી આરસીબીઓ સર્કિટ અને સાધનોને ગંભીર નુકસાન પહોંચાડતા શોર્ટ સર્કિટ પ્રવાહને અટકાવવા માટે સર્કિટને ઝડપથી કાપી નાખશે.

લિકેજ પ્રોટેક્શન: સ્ટ્રો 7-63 બી આરસીબીઓ એક સર્કિટમાં અવશેષ વર્તમાન (એટલે કે, લિકેજ વર્તમાન) શોધવા માટે સક્ષમ છે. જ્યારે અવશેષ પ્રવાહ સેટ થ્રેશોલ્ડ કરતાં વધી જાય છે, ત્યારે આરસીબીઓ બી મોડેલ 2 પી 4 પી અવશેષ વર્તમાન સર્કિટ બ્રેકર ઇલેક્ટ્રોક્યુશન અકસ્માતો અને વિદ્યુત આગને રોકવા માટે ખૂબ જ ટૂંકા ગાળામાં સર્કિટ કાપી નાખશે.

STRO7-63B RCBO ના સંચાલનનો સિદ્ધાંત

સ્ટ્રો 7-63 બી આરસીબીઓમાં આંતરિક થર્મલ મેગ્નેટિક ટ્રિપ ડિટેક્ટર (ઓવરલોડ અને શોર્ટ સર્કિટ પ્રોટેક્શન માટે) અને અવશેષ વર્તમાન ડિટેક્ટર (લિકેજ પ્રોટેક્શન માટે) હોય છે. જ્યારે સર્કિટમાં વર્તમાન અથવા અવશેષ પ્રવાહ અસામાન્ય હોય, ત્યારે અનુરૂપ સ્ટ્રાઈકર સ્ટ્રો 7-63 બી આરસીબીઓની ટ્રિપિંગ મિકેનિઝમને ટ્રિગર કરે છે, જેનાથી તે ઝડપથી સર્કિટને કાપી નાખે છે.

1. થર્મલ મેગ્નેટિક ટ્રિપર: જ્યારે તે ટ્રિપિંગને ટ્રિગર કરવા માટે કંડક્ટર દ્વારા પસાર થાય છે ત્યારે તે ઉત્પન્ન થતી ગરમી અને ચુંબકીય ક્ષેત્રનો ઉપયોગ કરે છે. જ્યારે વર્તમાન ખૂબ વધારે હોય, ત્યારે કંડક્ટર ગરમ થાય છે અને ચુંબકીય ક્ષેત્ર ઉત્પન્ન કરે છે, જેના કારણે થર્મલ મેગ્નેટિક સ્ટ્રાઈકરની અંદરના બાયમેટલને વળાંક આવે છે અથવા આયર્ન કોરને આકર્ષિત કરવા માટે ચુંબક થાય છે, આમ ટ્રિપિંગ મિકેનિઝમને ટ્રિગર કરે છે.

2. રીસીડ્યુઅલ વર્તમાન ડિટેક્ટર: તે સર્કિટમાં અવશેષ પ્રવાહને શોધવા માટે શૂન્ય સિક્વેન્સ વર્તમાન ટ્રાન્સફોર્મરનો ઉપયોગ કરે છે. જ્યારે અવશેષ પ્રવાહ સેટ થ્રેશોલ્ડ કરતાં વધી જાય છે, ત્યારે અવશેષ વર્તમાન ડિટેક્ટર સર્કિટને કાપવા માટે ટ્રિપિંગ મિકેનિઝમને સિગ્નલ મોકલશે.

સ્ટ્રો 7-63 બી આરસીબીઓની સુવિધાઓ

મલ્ટિ-ફંક્શનલ એકીકરણ: સ્ટ્રો 7-63 બી આરસીબીઓ ઇલેક્ટ્રિકલ સિસ્ટમોની ડિઝાઇન અને ઇન્સ્ટોલેશનને સરળ બનાવે છે, ઓવરલોડ, શોર્ટ-સર્કિટ અને લિકેજ પ્રોટેક્શન ફંક્શન્સને એકીકૃત કરે છે.

ઉચ્ચ સંવેદનશીલતા: સ્ટ્રો 7-63 બી આરસીબીઓ વિશ્વસનીય સુરક્ષા પૂરી પાડતા, સર્કિટમાં અસામાન્ય અને અવશેષ પ્રવાહોને ઝડપથી શોધી અને કાપી શકે છે.

ઇન્સ્ટોલ કરવા અને જાળવવા માટે સરળ: સ્ટ્રો 7-63 બી આરસીબીઓ સામાન્ય રીતે સરળ ઇન્સ્ટોલેશન અને જાળવણી માટે મોડ્યુલાઇઝ્ડ થાય છે.

ઉચ્ચ સલામતી: સ્ટ્રો 7-63 બી આરસીબીઓ ઇલેક્ટ્રિકલ સિસ્ટમ્સના સલામત કામગીરીને સુનિશ્ચિત કરવા માટે ઉચ્ચ સલામતી અને વિશ્વસનીયતા માટે સખત પરીક્ષણ અને પ્રમાણિત કરવામાં આવે છે.

સ્ટ્રો 7-63 બી આરસીબીઓનાં એપ્લિકેશન દૃશ્યો

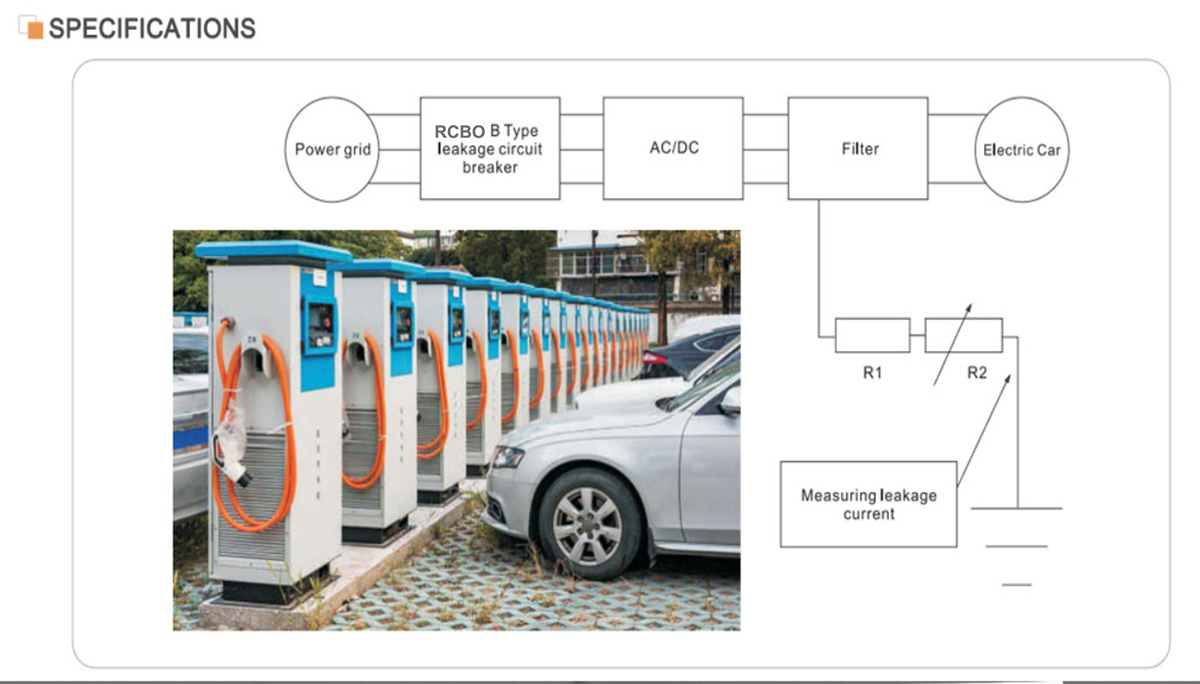

સ્ટ્રો 7-63 બી આરસીબીઓનો ઉપયોગ નિવાસી, વ્યાપારી અને industrial દ્યોગિક ક્ષેત્રોમાં વિદ્યુત પ્રણાલીઓમાં વ્યાપકપણે થાય છે, ખાસ કરીને તે જેને એક સાથે ઓવરલોડ, શોર્ટ સર્કિટ અને પૃથ્વી લિકેજ સંરક્ષણની જરૂર હોય છે. તેઓ સામાન્ય રીતે ડિસ્ટ્રિબ્યુશન બ, ક્સ, સ્વીચબોર્ડ્સ અથવા નિયંત્રણ કેબિનેટ્સમાં સર્કિટ્સ અને ઉપકરણોને અસામાન્ય વર્તમાન અને વોલ્ટેજ દ્વારા થતા નુકસાનથી બચાવવા અને ઇલેક્ટ્રોક્યુશનને રોકવા માટે સ્થાપિત કરવામાં આવે છે.
