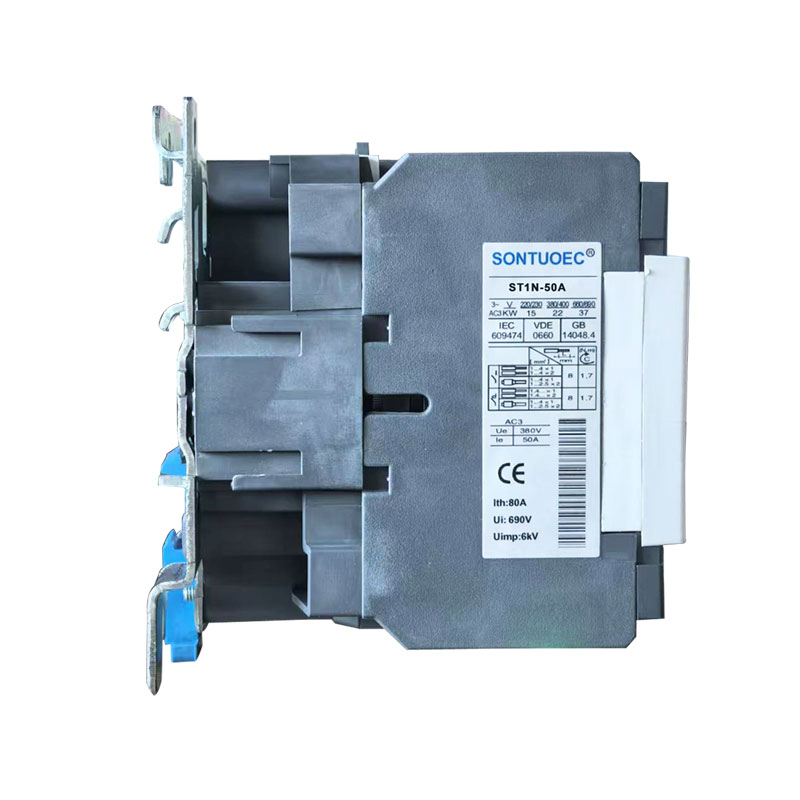

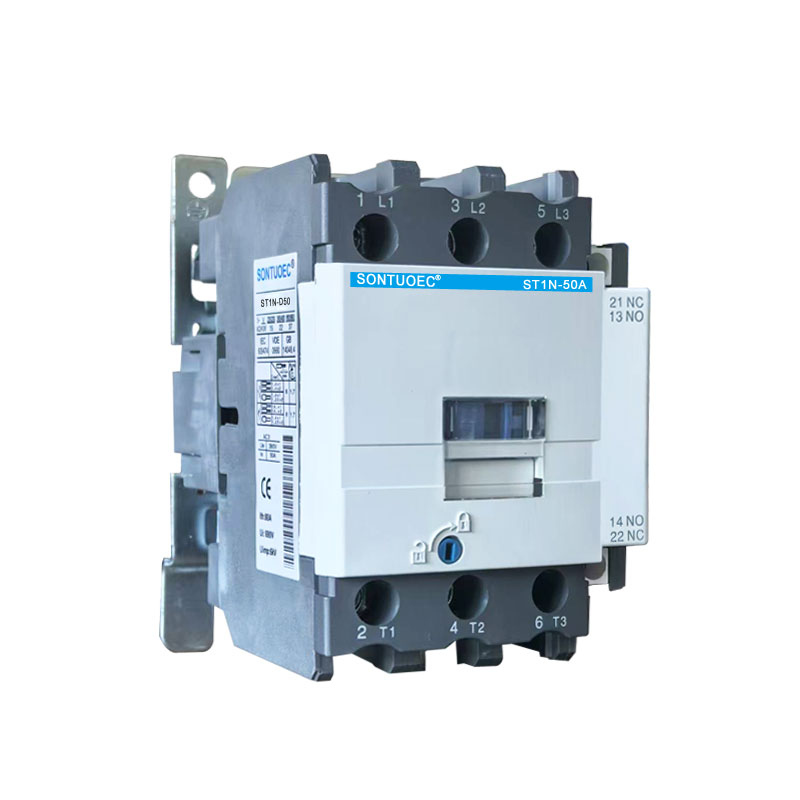

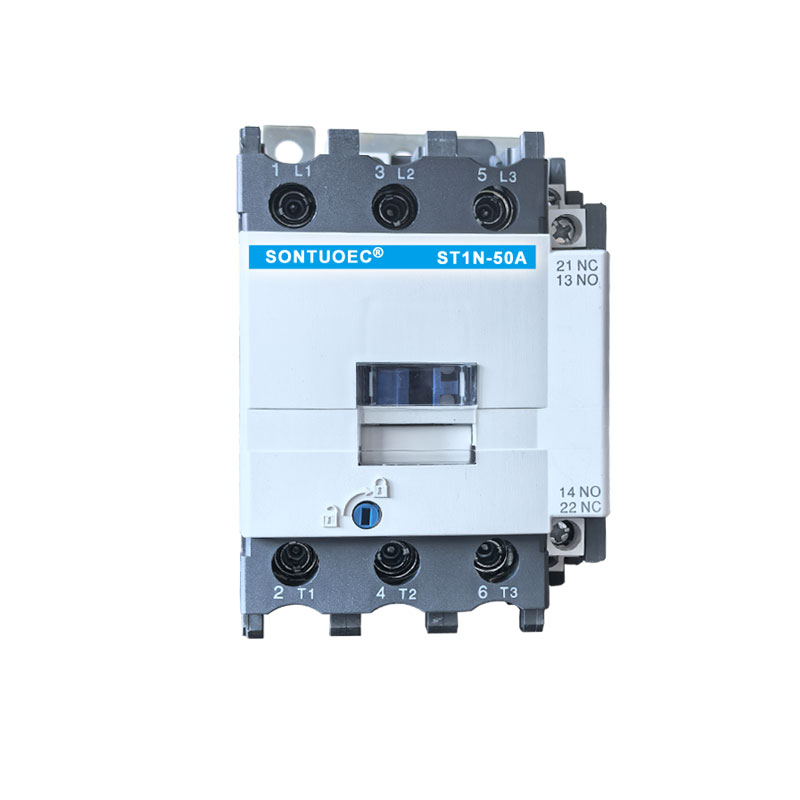

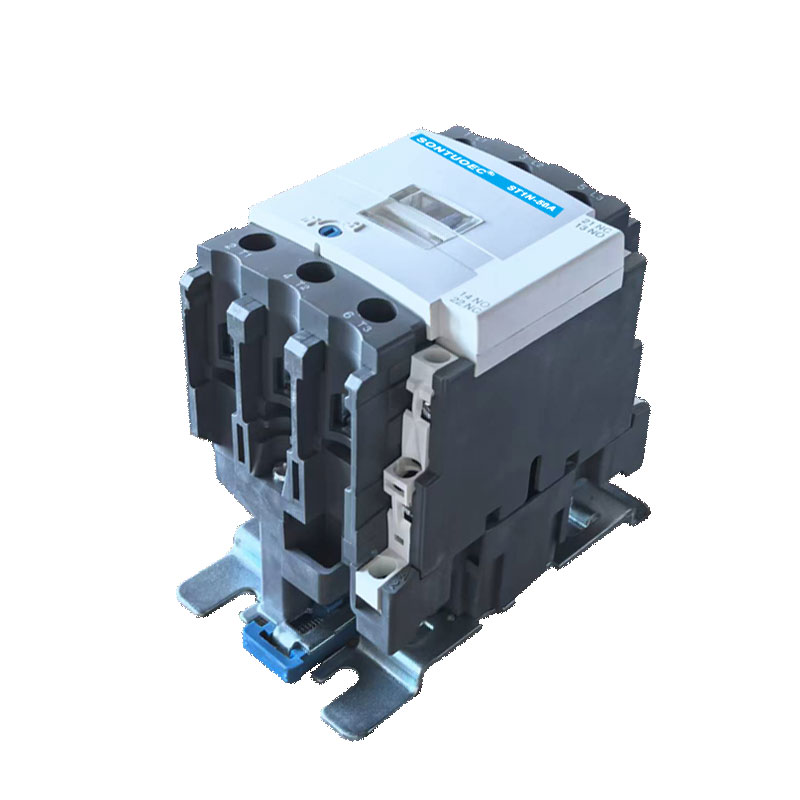

Sontuoec St1n 3p 4p AC કોન્ટેક્ટર

SONTUOEC એ વિવિધ નાના વિદ્યુત ઉપકરણોના ઉત્પાદનમાં વિશેષતા ધરાવતા ચાઇનીઝ સપ્લાયર્સ/ઉત્પાદકોમાંનું એક છે ST1N સિરીઝ AC કોન્ટેક્ટર સર્કિટમાં 660V AC 50Hz અથવા 60Hz સુધીનું રેટેડ વોલ્ટેજ, 95A સુધીનું રેટેડ કરંટ, moequator બનાવવા અને શરૂ કરવા, frequently કંટ્રોલ કરવા માટે, ઉપયોગ કરવા માટે યોગ્ય છે. સહાયક સંપર્ક બ્લોક, ટાઈમર વિલંબ અને મશીન-ઇન્ટરલોકિંગ ઉપકરણ વગેરે સાથે જોડીને, તે વિલંબ સંપર્કકર્તા, મિકેનિકલ ઇન્ટરલોકિંગ સંપર્કકર્તા, સ્ટાર-ડેલ્ટા સ્ટાર્ટર બને છે. થર્મલ રિલે સાથે, તે ઇલેક્ટ્રોમેગ્નેટિક સ્ટાર્ટરમાં જોડાય છે. કોન્ટેક્ટરને IEC 60947-1 અનુસાર બનાવવામાં આવે છે.

મોડલ:ST1N

પૂછપરછ મોકલો

ઉત્પાદન વર્ણન

વર્તમાન વર્ગ	9A , 12A , 18A , 25A , 32A , 40A , 50A , 65A , 80A , 95A (AC-3,380V)
રેટ કરેલ ઇન્સ્યુલેશન વોલ્ટેજ	AC 660V
રેટેડ વર્કિંગ વોલ્ટેજ	AC380v,660V,50/60HZ
રેટ કરેલ નિયંત્રણ પાવર-લાઇન વોલ્ટેજ	24V, 32V, 48V, 110V, 127V, 220V, 240V, 380V, 415V, 440V, 480V, 500V, 600V, 660V
ધ્રુવોની સંખ્યા	3P,4P
ઓપરેટિંગ લક્ષણ	વોલ્ટેજ આકર્ષિત કરો: 85%~110% Us ; રીલીઝ વોલ્ટેજ: 20% ~ 75% Us

માળખું અને કાર્ય સિદ્ધાંત

માળખું: ST1N AC કોન્ટેક્ટરમાં મુખ્યત્વે ઇલેક્ટ્રોમેગ્નેટિક સિસ્ટમ (આયર્ન કોર, કોઇલ અને શોર્ટ-સર્કિટ રિંગ વગેરે સહિત), કોન્ટેક્ટ સિસ્ટમ (મુખ્ય સંપર્ક અને સહાયક સંપર્ક સહિત) અને ચાપ બુઝાવવાનું ઉપકરણ હોય છે.

કાર્યકારી સિદ્ધાંત: જ્યારે ST1N AC સંપર્કકર્તાની કોઇલ સક્રિય થાય છે, ત્યારે આયર્ન કોર એક ચુંબકીય ક્ષેત્ર ઉત્પન્ન કરે છે, જે આર્મેચરને આકર્ષે છે અને સંપર્કોને કાર્ય કરવા માટે ચલાવે છે, જેથી મુખ્ય સંપર્કો અને સહાયક સંપર્કો બંધ અથવા ડિસ્કનેક્ટ થઈ જાય છે, આમ સર્કિટના ઑન-ઑફને નિયંત્રિત કરે છે. જ્યારે સંપર્કો ડિસ્કનેક્ટ થઈ ગયા હોય ત્યારે આર્ક ઓલવવા માટે આર્ક ઓલવવાના ઉપકરણનો ઉપયોગ સંપર્કોને નુકસાનથી બચાવવા માટે થાય છે.

પ્રકારો અને લાક્ષણિકતાઓ

1.પ્રકાર:

ST1N AC કોન્ટેક્ટર્સને તેમના ઉપયોગ અને કામગીરીના આધારે વિવિધ પ્રકારોમાં વર્ગીકૃત કરી શકાય છે, જેમ કે ઔદ્યોગિક સંપર્કકર્તા, મકાન અને ઘરગથ્થુ સંપર્કકર્તા. સામાન્ય મોડલ્સમાં CJ શ્રેણી (દા.ત. CJX2 શ્રેણી, CJ20 શ્રેણી, CJT1 શ્રેણી) તેમજ ABB, સિમેન્સ, સ્નેડર અને અન્ય બ્રાન્ડ્સની શ્રેણીના ઉત્પાદનોનો સમાવેશ થાય છે.

2. વિશેષતાઓ:

વિશ્વસનીય કાર્ય: ST1N AC સંપર્કકર્તાઓમાં ઉચ્ચ કાર્ય વિશ્વસનીયતા અને સ્થિરતા હોય છે, અને તે મોટા પ્રવાહો અને વોલ્ટેજનો સામનો કરી શકે છે.

સ્થિર કામગીરી: તેની સંપર્ક સિસ્ટમ સારી વિદ્યુત વાહકતા અને ઉચ્ચ-તાપમાન ઘર્ષણ પ્રતિકાર સાથે ઉચ્ચ ગુણવત્તાની સામગ્રીથી બનેલી છે.

અનુકૂળ જાળવણી: ST1N AC કોન્ટેક્ટર્સ કોમ્પેક્ટ સ્ટ્રક્ચર ધરાવે છે અને ઇન્સ્ટોલ કરવા અને જાળવવા માટે સરળ છે.

એપ્લિકેશન દૃશ્યો

ST1N AC કોન્ટેક્ટર્સ પાસે પાવર સિસ્ટમ્સ, ઔદ્યોગિક ઓટોમેશન, બિલ્ડીંગ અને ઘરગથ્થુ ઈલેક્ટ્રીક્સમાં એપ્લિકેશનની વિશાળ શ્રેણી છે. ઉદાહરણ તરીકે, પાવર સિસ્ટમમાં, તેનો ઉપયોગ મોટરના સ્ટાર્ટ-સ્ટોપ અને ડિરેક્શન રિવર્સલને નિયંત્રિત કરવા માટે થઈ શકે છે; ઔદ્યોગિક ઓટોમેશનમાં, તેનો ઉપયોગ ઉત્પાદન લાઇન પર વિવિધ વિદ્યુત ઉપકરણોના સ્ટાર્ટ-સ્ટોપને નિયંત્રિત કરવા માટે થઈ શકે છે; બિલ્ડિંગ અને ઘરગથ્થુ ઈલેક્ટ્રિકમાં, તેનો ઉપયોગ લાઇટિંગ અને એર કન્ડીશનીંગ જેવા સાધનોના ચાલુ/બંધને નિયંત્રિત કરવા માટે થઈ શકે છે.
