STID-63 RCCB

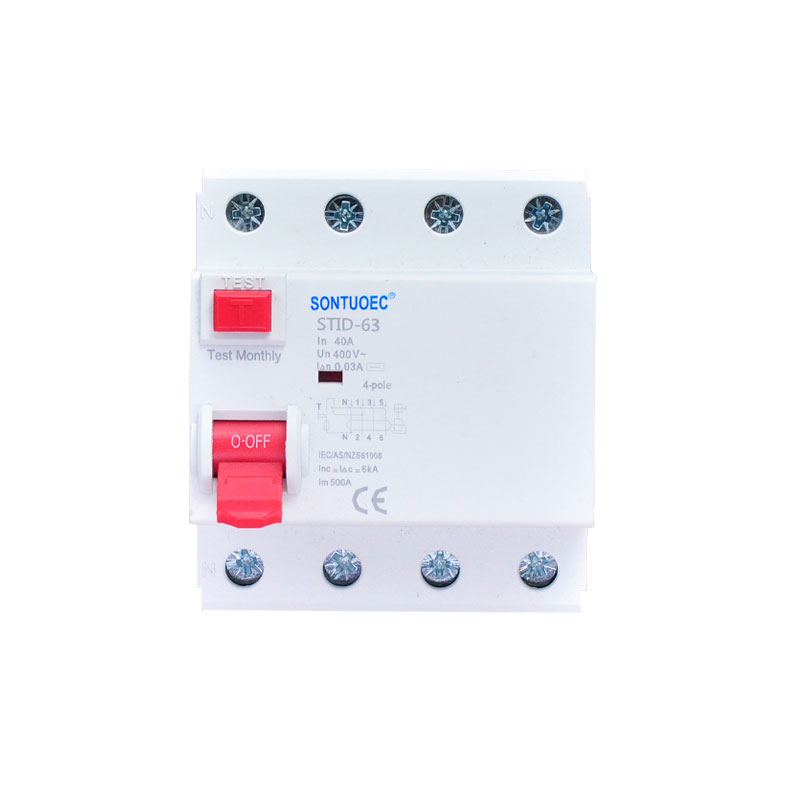

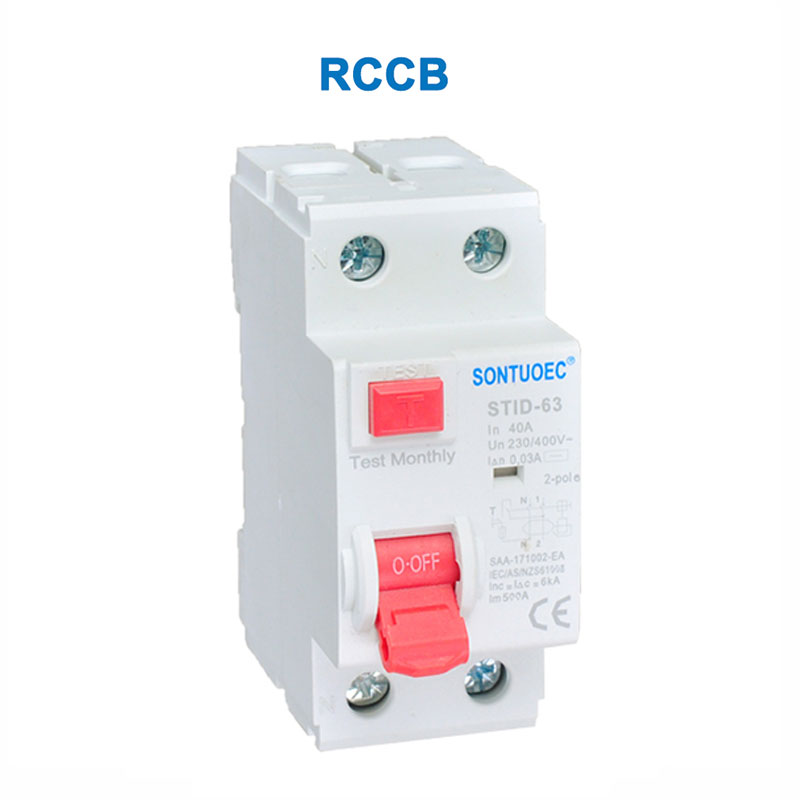

STID-63 RCCB, આખું નામ રેસિડ્યુઅલ કરંટ સર્કિટ બ્રેકર (STID-63 RCCB), એક વિદ્યુત સુરક્ષા ઉપકરણ છે જે ખાસ કરીને વિદ્યુત આગ અને ઈલેક્ટ્રિકશન અકસ્માતોને રોકવા માટે રચાયેલ છે. તે મુખ્યત્વે સર્કિટમાં શેષ પ્રવાહનું નિરીક્ષણ કરે છે, એટલે કે ફાયર લાઇન અને શૂન્ય રેખાના પ્રવાહ વચ્ચેનો તફાવત. જ્યારે આ તફાવત (સામાન્ય રીતે લીકેજને કારણે) પ્રીસેટ મૂલ્ય કરતાં વધી જાય છે, ત્યારે STID-63 RCCB ખૂબ જ ટૂંકા ગાળામાં આપમેળે સર્કિટને કાપી નાખશે, આમ વ્યક્તિગત સલામતી અને સાધનોને નુકસાનથી બચાવશે.

મોડલ:STID-63

પૂછપરછ મોકલો

ઉત્પાદન વર્ણન

મોડ	ઇલેક્ટ્રો-મેગ્નેટિક પ્રકાર, ઇલેક્ટ્રોનિક પ્રકાર
ધોરણ	IEC61008-1
શેષ વર્તમાન લાક્ષણિકતાઓ	A, અને g, s
ધ્રુવ	2P 4P
રેટેડ મેકિંગ અને બ્રેકિંગ ક્ષમતા	500A(In=25A 40A) અથવા 630A(In=63A)
રેટ કરેલ વર્તમાન(A)	16,25,40,63A
રેટ કરેલ આવર્તન(Hz)	50/60
રેટ કરેલ વોલ્ટેજ	AC 230(240)400(415) રેટેડ આવર્તન: 50/60HZ
રેટ કરેલ શેષ ઓપરેટિંગ વર્તમાન I/ n(A)	0.03, 0.1, 0.3, 0.5;
રેટ કરેલ શેષ નોન ઓપરેટિંગ કરંટ I નં	0.5I એન
રેટ કરેલ શરતી શોર્ટ-સર્કિટ વર્તમાન Inc	6KA
રેટ કરેલ શરતી શેષ શોર્ટ-સર્કિટ વર્તમાન I Ac	6KA
રક્ષણ વર્ગ	IP20
સપ્રમાણતા DIN રેલ 35mm પેનલ માઉન્ટિંગ પર

STID-63 RCCB ના મુખ્ય કાર્યો

લીકેજ પ્રોટેક્શન: STID-63 RCCB નું મુખ્ય કાર્ય સર્કિટમાં અવશેષ પ્રવાહ શોધવાનું છે અને જ્યારે લીકેજ મળી આવે ત્યારે ઝડપથી સર્કિટને કાપી નાખે છે. શેષ પ્રવાહ સામાન્ય રીતે ક્ષતિગ્રસ્ત સાધનોના ઇન્સ્યુલેશન, તૂટેલા વાયર અથવા માનવ ઈલેક્ટ્રોકશનને કારણે થાય છે.

વ્યક્તિગત સુરક્ષા સુરક્ષા: લિકેજ સર્કિટને ઝડપથી કાપીને, STID-63 RCCB અસરકારક રીતે ઈલેક્ટ્રિકશન અકસ્માતોને અટકાવી શકે છે અને કર્મચારીઓના જીવનનું રક્ષણ કરી શકે છે.

વિદ્યુત આગ નિવારણ: વિદ્યુત લીક થવાથી સર્કિટ વધુ ગરમ થઈ શકે છે, જેના કારણે આગ લાગી શકે છે, અને STID-63 RCCBનું પ્રોમ્પ્ટ ડિસ્કનેક્શન કાર્ય આવી વિદ્યુત આગને રોકવામાં મદદ કરે છે.

STID-63 RCCB ની કામગીરીનો સિદ્ધાંત

STID-63 RCCB સર્કિટમાં શેષ પ્રવાહને શોધવા માટે આંતરિક અવશેષ વર્તમાન ટ્રાન્સફોર્મર ધરાવે છે. જ્યારે શેષ પ્રવાહ પ્રીસેટ મૂલ્ય કરતાં વધી જાય છે, ત્યારે ટ્રાન્સફોર્મર STID-63 RCCB ની અંદર પ્રકાશન પદ્ધતિને ટ્રિગર કરે છે, જેના કારણે તે ઝડપથી સર્કિટને કાપી નાખે છે.

1.અવશેષ વર્તમાન ટ્રાન્સફોર્મર: તે સામાન્ય રીતે રિંગ-આકારનું આયર્ન કોર છે જે સર્કિટના અગ્નિ અને શૂન્ય વાયરની આસપાસ લપેટી જાય છે. જ્યારે અગ્નિ અને શૂન્ય વાયર વચ્ચે પ્રવાહનું અસંતુલન હોય છે (એટલે કે ત્યાં શેષ પ્રવાહ હોય છે), ત્યારે ટ્રાન્સફોર્મર આ અસંતુલનને અનુભવે છે અને ચુંબકીય પ્રવાહ ઉત્પન્ન કરે છે.

2. ટ્રિપિંગ મિકેનિઝમ: જ્યારે ટ્રાન્સફોર્મર શેષ પ્રવાહ શોધી કાઢે છે જે પ્રીસેટ મૂલ્ય કરતાં વધી જાય છે, ત્યારે તે ટ્રિપિંગ મિકેનિઝમને ટ્રિગર કરે છે. ટ્રિપિંગ મિકેનિઝમ ઇલેક્ટ્રોમેગ્નેટ, મિકેનિકલ સ્પ્રિંગ અથવા સર્કિટને ઝડપથી કાપી નાખવા માટે ઉપયોગમાં લેવાતી અન્ય પ્રકારની પદ્ધતિ હોઈ શકે છે.

STID-63 RCCB

STID-63 RCCB ની વિશેષતાઓ

ઉચ્ચ સંવેદનશીલતા: STID-63 RCCB નાના લિકેજ પ્રવાહને ઝડપથી શોધી શકે છે અને ખૂબ જ ટૂંકા સમયમાં સર્કિટને કાપી શકે છે.

ઉચ્ચ વિશ્વસનીયતા: સખત પરીક્ષણ અને પ્રમાણપત્ર પછી, STID-63 RCCBsમાં ઉચ્ચ વિશ્વસનીયતા અને સ્થિરતા હોય છે અને તે લાંબા સમય સુધી સ્થિર રીતે કાર્ય કરી શકે છે.

ઇન્સ્ટોલ કરવા અને જાળવવા માટે સરળ: STID-63 RCCB સામાન્ય રીતે મોડ્યુલર ડિઝાઇન અપનાવે છે, ઇન્સ્ટોલ કરવા અને જાળવવામાં સરળ છે.

સુરક્ષાની વિશાળ શ્રેણી: STID-63 RCCBs રહેણાંક, વ્યાપારી અને ઔદ્યોગિક સહિત વિદ્યુત પ્રણાલીઓની વિશાળ શ્રેણી માટે યોગ્ય છે.

STID-63 RCCB ના એપ્લિકેશન દૃશ્યો

STID-63 RCCB નો ઉપયોગ એવી પરિસ્થિતિઓમાં વ્યાપકપણે થાય છે કે જ્યાં વીજળીના લીકેજને કારણે વ્યક્તિગત ઈજા અને વિદ્યુત આગને રોકવાની જરૂર હોય. ઉદાહરણ તરીકે:

1. રહેઠાણની વિદ્યુત વ્યવસ્થા: નિવાસસ્થાનમાં, STID-63 RCCB સામાન્ય રીતે મુખ્ય વિતરણ બૉક્સ અથવા શાખા વિતરણ બૉક્સમાં સ્થાપિત કરવામાં આવે છે જેથી સમગ્ર નિવાસસ્થાન અથવા ચોક્કસ વિસ્તારના વિદ્યુત સર્કિટને સુરક્ષિત કરી શકાય.

2. વાણિજ્યિક વિદ્યુત સિસ્ટમો: વ્યાપારી ઇમારતોમાં, STID-63 RCCB નો ઉપયોગ ઓફિસો, સ્ટોર્સ, રેસ્ટોરન્ટ્સ અને અન્ય સ્થળોએ સર્કિટને સુરક્ષિત કરવા માટે થઈ શકે છે.

3.ઔદ્યોગિક વિદ્યુત પ્રણાલીઓ: ઔદ્યોગિક વિસ્તારોમાં, STID-63 RCCB નો ઉપયોગ સામાન્ય રીતે નિર્ણાયક સર્કિટ જેમ કે ઉત્પાદન રેખાઓ, યાંત્રિક સાધનો અને નિયંત્રણ પ્રણાલીઓને સુરક્ષિત કરવા માટે થાય છે.
